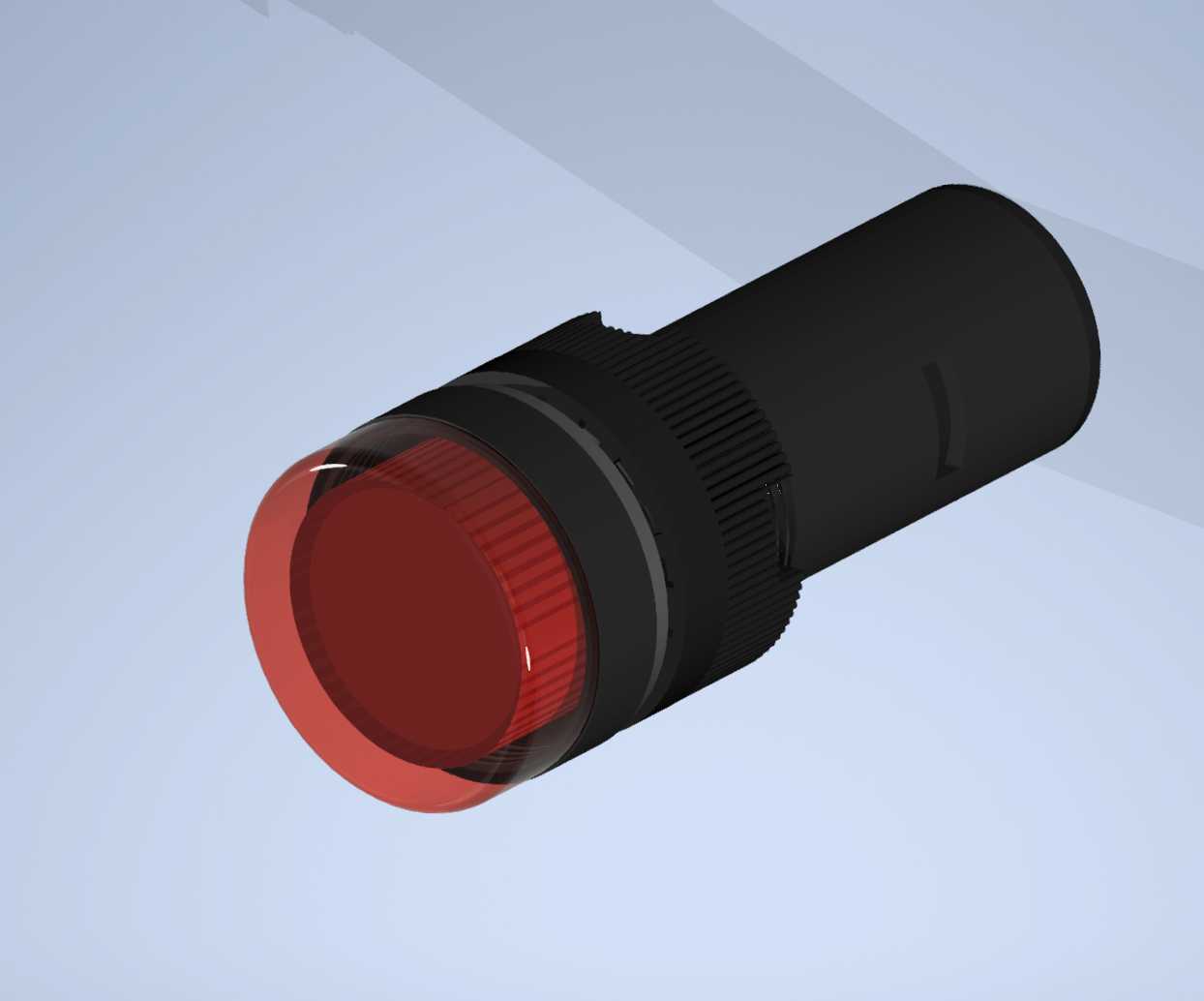

16mm口径嵌入式红色信号指示灯结构

　　这款16mm规格的嵌入式指示灯，是工业电控系统里最常见的人机交互信号元件，日常在机床操作面板、自动化产线控制箱、配电柜体、小型设备操控台面上随处可见它的身影，核心作用是把设备内部的电路通断、运行状态、故障告警这类电信号，转化为直观的视觉提示，让现场操作人员不用拆解设备、不用测量线路，扫一眼就能快速掌握当前设备的工作状态，大幅降低现场巡检、故障排查的时间成本。

　　从结构设计逻辑来看，这款指示灯采用了行业通用的卡装式安装结构，主体外壳做了防滑滚花处理，安装时只需要在面板上开出对应直径的安装孔，把灯体从面板正面穿入，再从背面旋紧配套的锁紧螺圈就能完成固定，不需要额外打螺丝固定，单人就能快速完成装配，后期维护更换的时候也不用拆解周边的其他元件，直接从面板正面就能撬出更换，适配1-3mm厚度的各类金属、塑料面板，不管是冷轧钢板做的电控柜，还是ABS材质的小型设备外壳，都能稳定固定不会松脱。灯头部分采用了半透明的红色聚碳酸酯灯罩，表面做了柔光漫反射处理，既可以让内部LED发出的光线均匀扩散，不会出现局部亮斑刺眼的问题，又能在灯未点亮的时候保持统一的红色外观，和面板上其他功能的绿色、黄色指示灯形成明确的视觉区分，哪怕现场光线比较强，也能快速识别不同颜色对应的信号含义。

　　从功能特性上看，这款灯采用低功耗LED作为发光源，相比传统的白炽灯珠，工作时的发热量极低，长时间连续点亮也不会出现灯罩发烫的问题，使用寿命也远高于传统灯泡，不需要频繁更换内部光源，适配工业场景下长时间连续运行的使用需求。灯体尾部预留了标准的接线引脚，可以直接插接常规的冷压接线端子，接线的时候不需要焊接，普通电工用螺丝刀就能完成接线操作，引脚之间做了绝缘隔离设计，哪怕接线时线头有轻微的毛刺，也不会出现相邻引脚短路的问题。灯体内部做了密封结构，正面灯罩和壳体之间有一圈密封胶圈，安装到位之后可以达到常规的防尘防泼溅等级，适配车间里多粉尘、偶尔有切削液飞溅的使用环境，不会因为粉尘进入灯体内部遮挡光线，也不会因为少量液体溅到面板上渗入灯体造成电路短路。

　　做三维建模的时候，首先要严格卡准16mm的安装外径尺寸，这是整个零件的核心安装边界，一旦外径尺寸做偏，就会出现装不进标准开孔、或者装入之后间隙过大晃动的问题；灯头的突出高度也要控制在常规面板元件的安全范围内，不能突出面板过高，避免现场操作的时候被磕碰损坏，也不能过于凹陷导致光线照射角度太小，侧面看不到点亮状态。外壳上的滚花纹理建模时要注意纹理的深度和间距，不能做的太尖锐，不然实际生产的时候模具脱模困难，也不能太浅失去防滑的作用，要保证徒手拧紧的时候有足够的摩擦力，不需要借助工具就能锁紧到位。灯罩部分的曲面弧度要经过反复调整，既要保证光线的扩散角度达到120度以上，让操作人员在面板侧面的常规操作视角下也能清晰看到点亮状态，又要避免曲面过于突出容易被剐蹭。内部的发光腔体要做遮光处理的结构设计，避免光线从灯体和安装孔的缝隙里漏出来，影响其他指示灯的识别。

　　在实际设备选型搭配的时候，这款16mm口径的指示灯属于行业通用的标准规格，和同口径的按钮开关、旋钮开关的安装尺寸完全兼容，做面板布局设计的时候，可以和其他操控元件整齐排列，不用单独开特殊尺寸的安装孔，能大幅简化面板的加工工序。不同颜色的灯罩对应不同的信号含义，红色款一般用来指示电源断开、设备故障、紧急停止这类告警类信号，安装位置一般会放在面板的视觉焦点区域，保证异常状态出现的时候能第一时间被发现。建模过程中还要注意各个零件之间的装配间隙，壳体和灯罩的配合要做卡扣加粘接的预留结构，锁紧螺圈和主体的螺纹配合要预留足够的公差，避免实际生产的时候因为塑料件的收缩率导致螺圈旋紧不畅，尾部的接线引脚位置要和行业通用的灯座尺寸匹配，保证用户更换的时候可以直接替换同规格的旧产品，不用修改接线位置。
