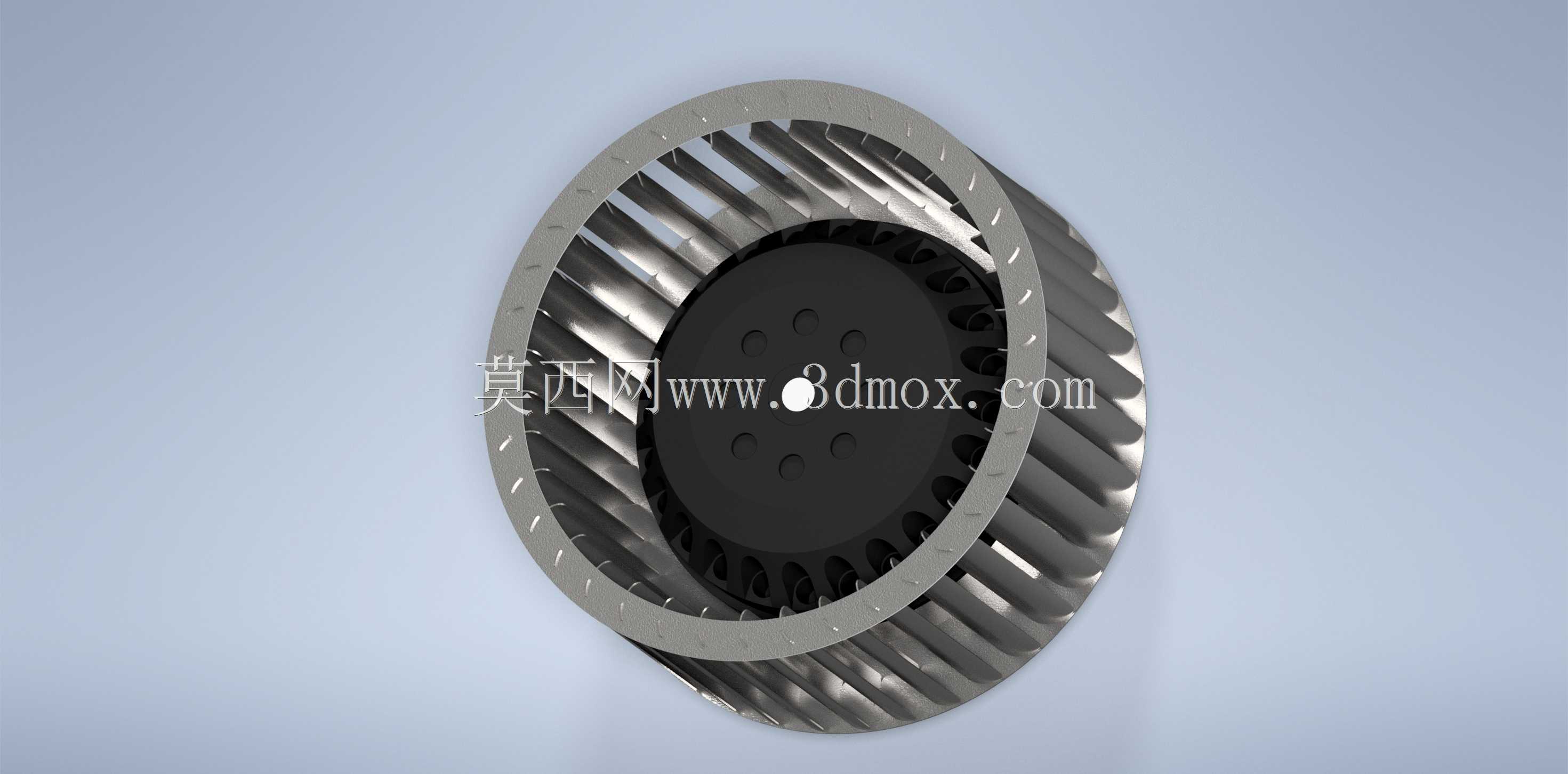

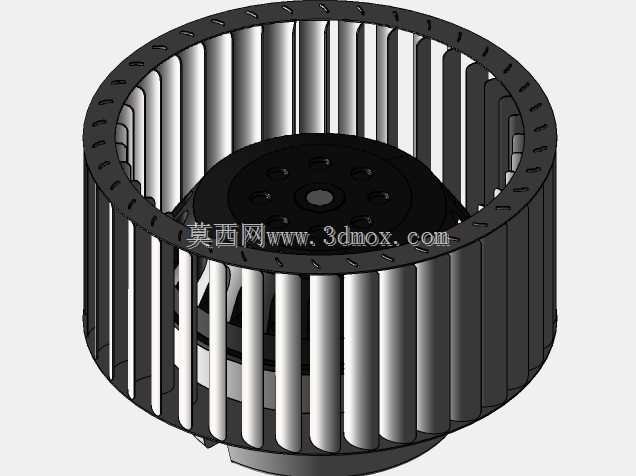

直径132mm多翼式径向鼓风叶轮结构

　　这款径向鼓风部件的核心应用场景覆盖小型设备通风散热、紧凑型风送系统、机柜温控排风等领域，在工业控制柜内部散热、小型烘干设备风循环、桌面级工业设备排风等工况下，可提供稳定的径向出风气流，适配安装空间局促、对风压有一定要求的通风场景。从实际使用需求出发，该部件采用前向多翼式叶轮结构，叶片沿轮圈周向均匀排布，工作时气流从叶轮中心区域轴向进入，经叶片导流后沿径向甩出，相比普通轴流风轮，能在相同叶轮直径下输出更高的静压，可克服短距离风道、防尘滤网带来的风阻，避免因风阻过大导致风量衰减严重的问题。设计过程中优先考虑了安装适配性，整体叶轮外径控制在132mm，轴向厚度适配常规小型风机的安装腔体，中心轮毂区域预留了标准的电机轴安装位，

　　轮毂表面的定位孔可直接与配套电机端盖对位锁付，无需额外加工转接法兰，能有效减少装配环节的加工工作量。叶轮外圈采用整体式卷边轮圈结构，将所有叶片的外端牢牢固定，可避免高速运转时叶片出现颤动、异响的问题，同时轮圈上预留的周向安装孔，可根据实际安装需求选择加装导风圈或者直接固定在风机蜗壳内部，适配不同的装配形式。叶片采用前倾式圆弧截面设计，在保证结构强度的前提下尽可能降低叶片厚度，减少叶轮自身的转动惯量，降低配套电机的启动负载，同时圆弧型的叶片型线可优化气流在叶片间的流动轨迹，减少气流冲击产生的涡流损耗，降低运转过程中的气动噪音。在安装边界的考量上，该叶轮的轴向安装尺寸、中心轴孔的配合公差均按照小型工频风机、

　　直流无刷风机的通用安装规范设计，可直接替换同尺寸规格的常规离心风轮，不需要对原有设备的安装结构做改动，适配功率在15W到60W区间的驱动电机，可满足不同风量需求的设备选型。轮毂部分采用一体式结构设计，与叶片内端的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳，长期高速运转下不会出现叶片与轮毂连接位置开裂的问题，整体结构兼顾了气动性能、结构强度与装配便利性，适合小空间通风场景的配套使用。
