工业设备三色警示信号灯塔结构设计

　　在离散制造车间的自动化产线、单机自动化设备、物流分拣系统以及各类测试工位中，这类三色信号灯塔是传递设备运行状态最直接的目视化部件，一线操作与运维人员无需靠近设备操作面板，在数米外就能通过灯色快速判断设备当前工况，大幅降低巡检沟通成本，也能在异常触发时第一时间响应，减少设备停线等待时长。

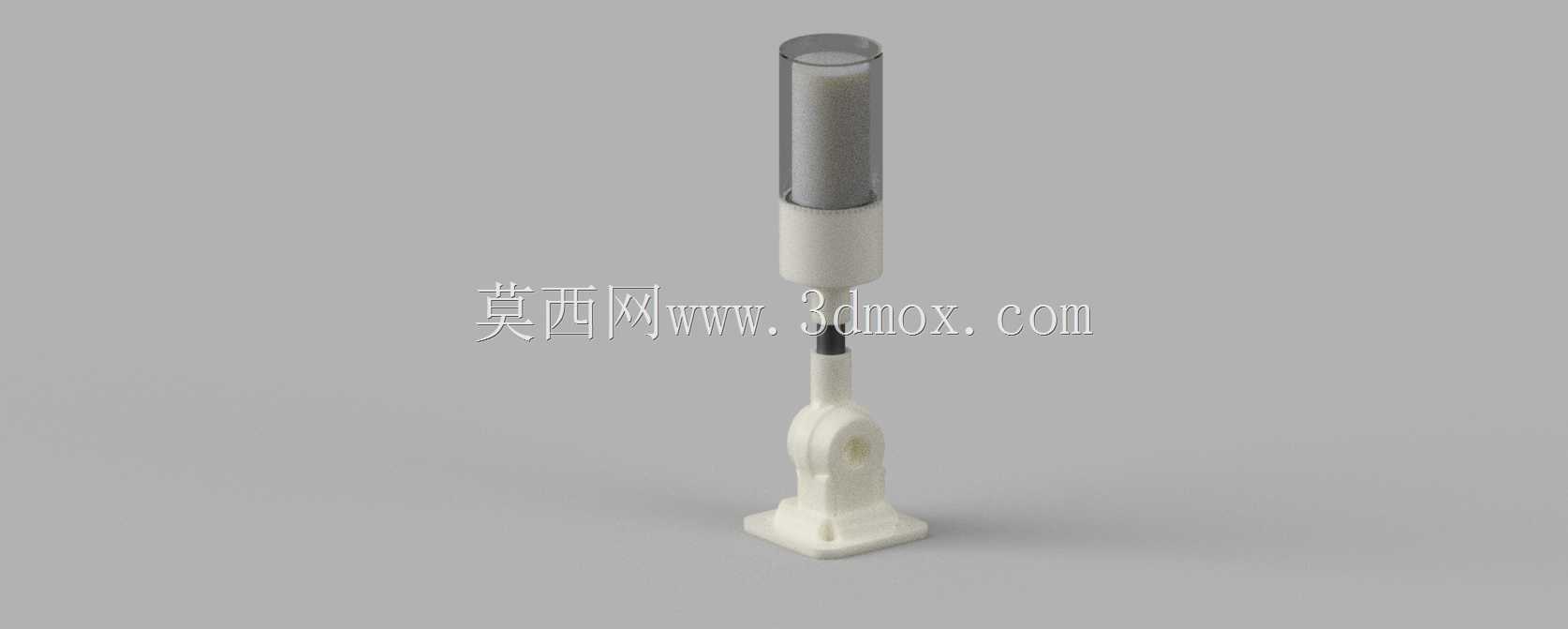

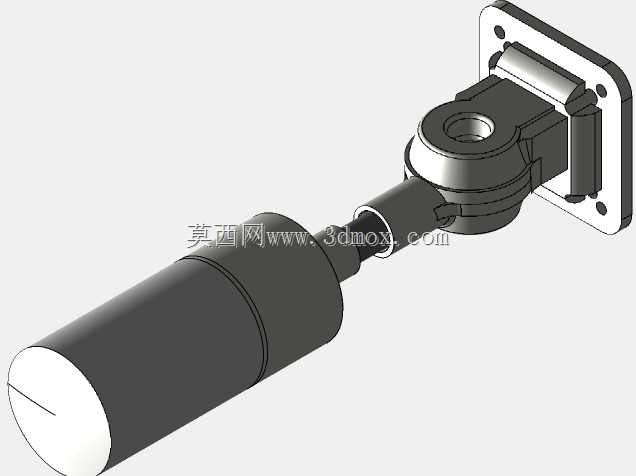

　　从结构设计逻辑来看，这款灯塔采用分体式模块化设计思路，底部是带安装孔的方形固定底座，底座上方集成可弯折调整角度的连接支架，支架向上承接灯体主体，最上方是圆柱形的透光灯罩，内部预留灯板安装腔，可分别集成红、绿、黄三色发光单元。底座的安装孔位按照工业常用安装标准设计，既可以通过螺栓直接固定在设备顶面的安装板上，也能搭配L型安装支架固定在设备侧立面，适配不同设备的安装空间需求，安装时不需要额外做复杂的适配加工，常规钣金安装面预留对应孔位即可完成固定。

　　可弯折的连接支架是这款结构设计的实用细节，在实际产线布局中，部分设备安装位置较低，或者被周边工装、料架遮挡视线，运维人员可以直接调整支架的弯折角度，将灯体朝向人员通行的主通道方向，不需要额外加装转接支架，避免了常规直杆式灯塔安装后视线受阻的问题。支架与底座、灯体的连接位置都做了限位结构，调整角度后可以保持固定姿态，不会因为设备运行的长期震动出现角度偏移，保证信号传递的稳定性。

　　灯体部分的外壳采用哑光乳白色工程塑料材质，既可以对内部发光组件起到防护作用，避免车间内的切削液飞溅、粉尘堆积损坏内部电路，也能对光线起到均匀漫射的效果，点亮时不会出现局部刺眼的光斑，不同角度观察都能清晰识别灯色，不会出现反光导致的信号误判。灯罩与下部灯座采用卡扣式连接结构，日常维护更换内部灯板或者清洁灯罩时，不需要拆卸整个底座，直接拔开卡扣就能取下灯罩，维护操作十分便捷，适合车间快节奏的运维场景。

　　从功能适配角度，三色发光单元分别对应不同的工况信号：绿色对应设备正常运行状态，黄色对应设备待机、缺料预警或者待调试状态，红色对应设备故障、安全触发的紧急停机状态，部分应用场景下还可以搭配蜂鸣组件，在红色报警时同步发出声音提示，适配高噪音车间的信号传递需求。整个灯体的外形尺寸控制紧凑，直径不超过50mm，整体安装高度在200mm左右，不会占用设备顶面过多的安装空间，也不会因为突出过高影响设备周边的物料转运，在小型自动化设备、桌面型测试设备上安装也不会显得突兀。

　　在结构强度设计上，底座与支架的连接位置做了加强筋处理，能够承受日常的轻微磕碰，车间内物料转运时的意外剐蹭不会轻易造成底座断裂；灯罩部分采用耐冲击的透明工程塑料，即使有小型工件意外飞溅撞击，也不会出现碎裂的情况，满足工业场景的耐用性要求。整个结构的走线从底座中心的穿线孔引入，连接支架内部预留走线通道，线缆完全隐藏在结构内部，不会外露在设备表面，既避免了线缆被剐蹭破损的风险，也让设备整体外观更加整洁，不会出现明线杂乱的问题。

　　在实际选型应用中，这类灯塔可以适配绝大多数工业设备的信号输出接口，直接对接设备的PLC输出点位，不需要额外增加转换模块，接线方式简单，常规电工按照接线标识就能完成接线调试。相较于一体式的长杆警示灯，这款带可调支架的结构适配性更强，不管是新设备设计集成，还是老旧设备的状态提示改造，都能快速完成安装适配，不需要对原有设备结构做大规模改动，改造成本与时间成本都更低。
