三相电机结合齿轮链传动驱动轴总成

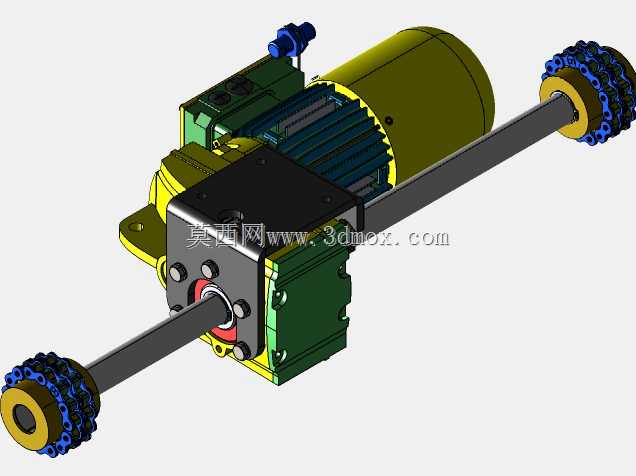

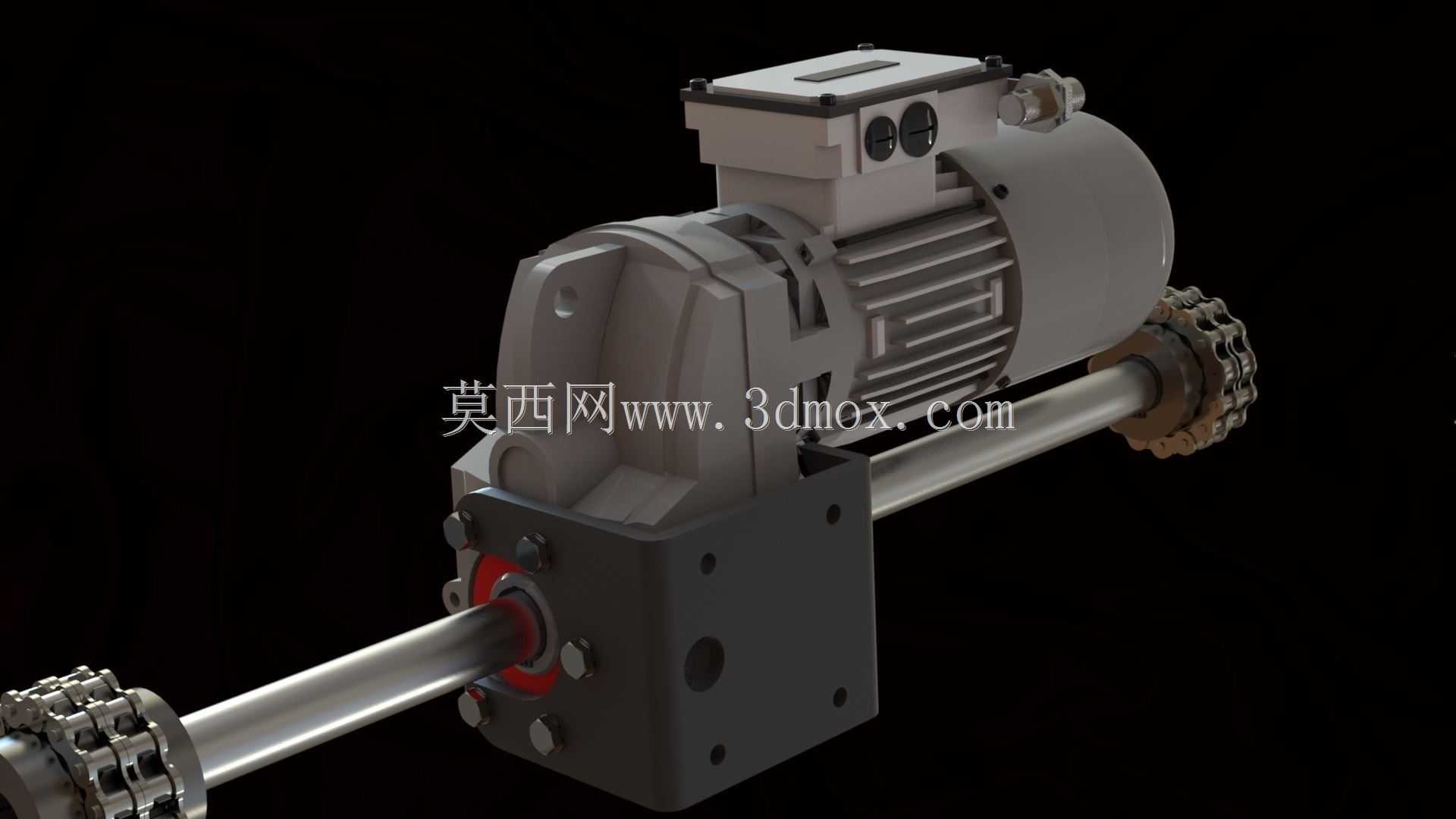

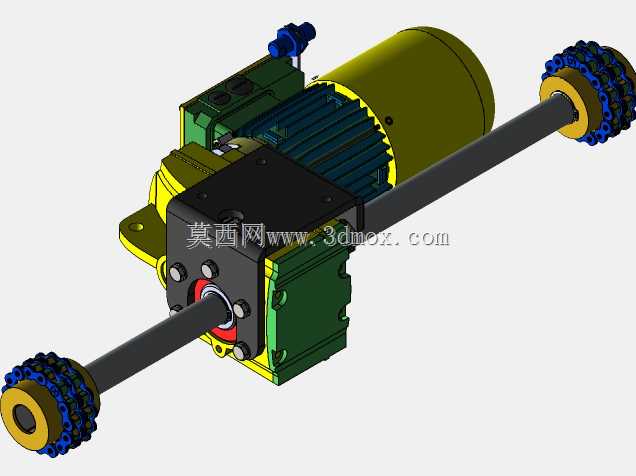

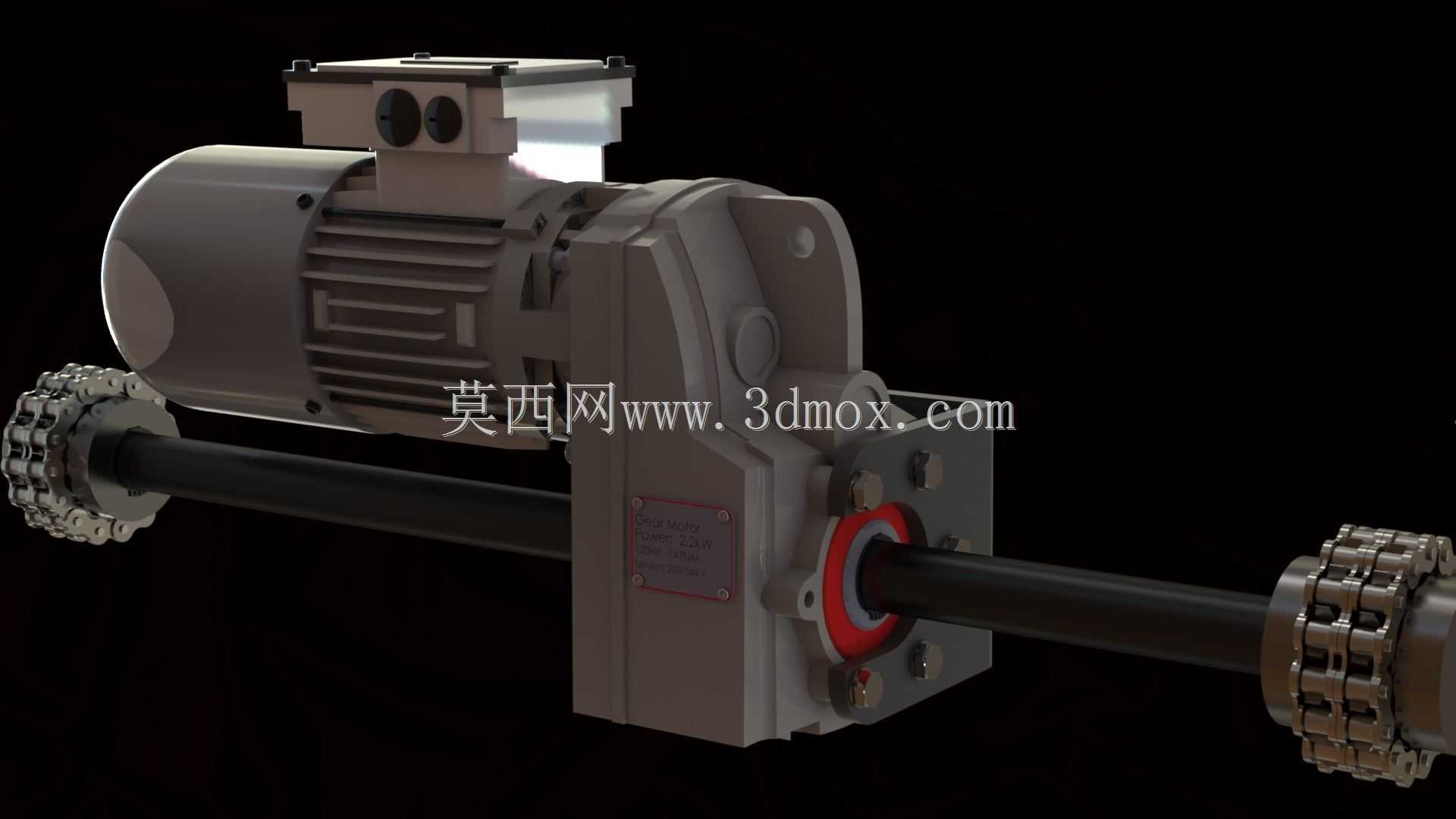

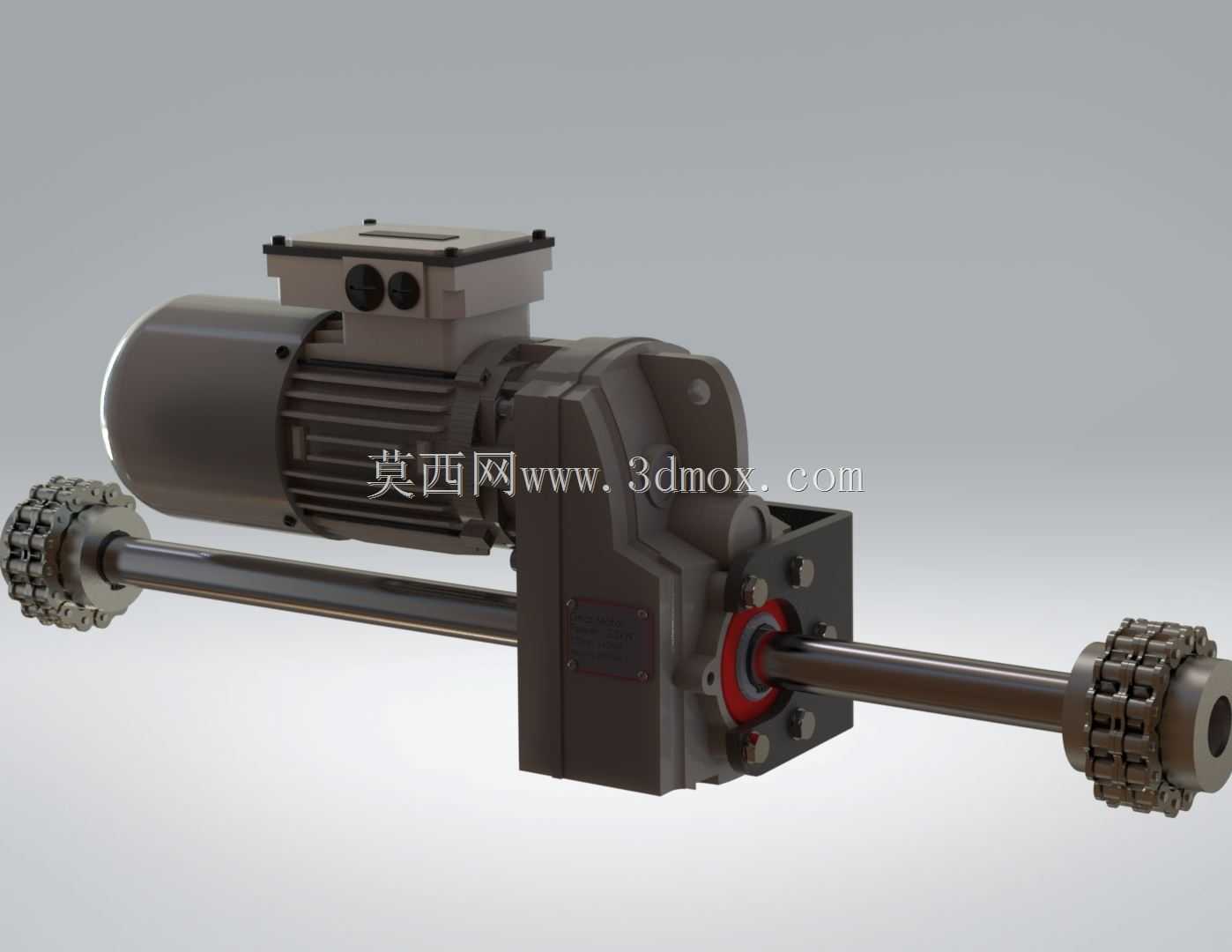

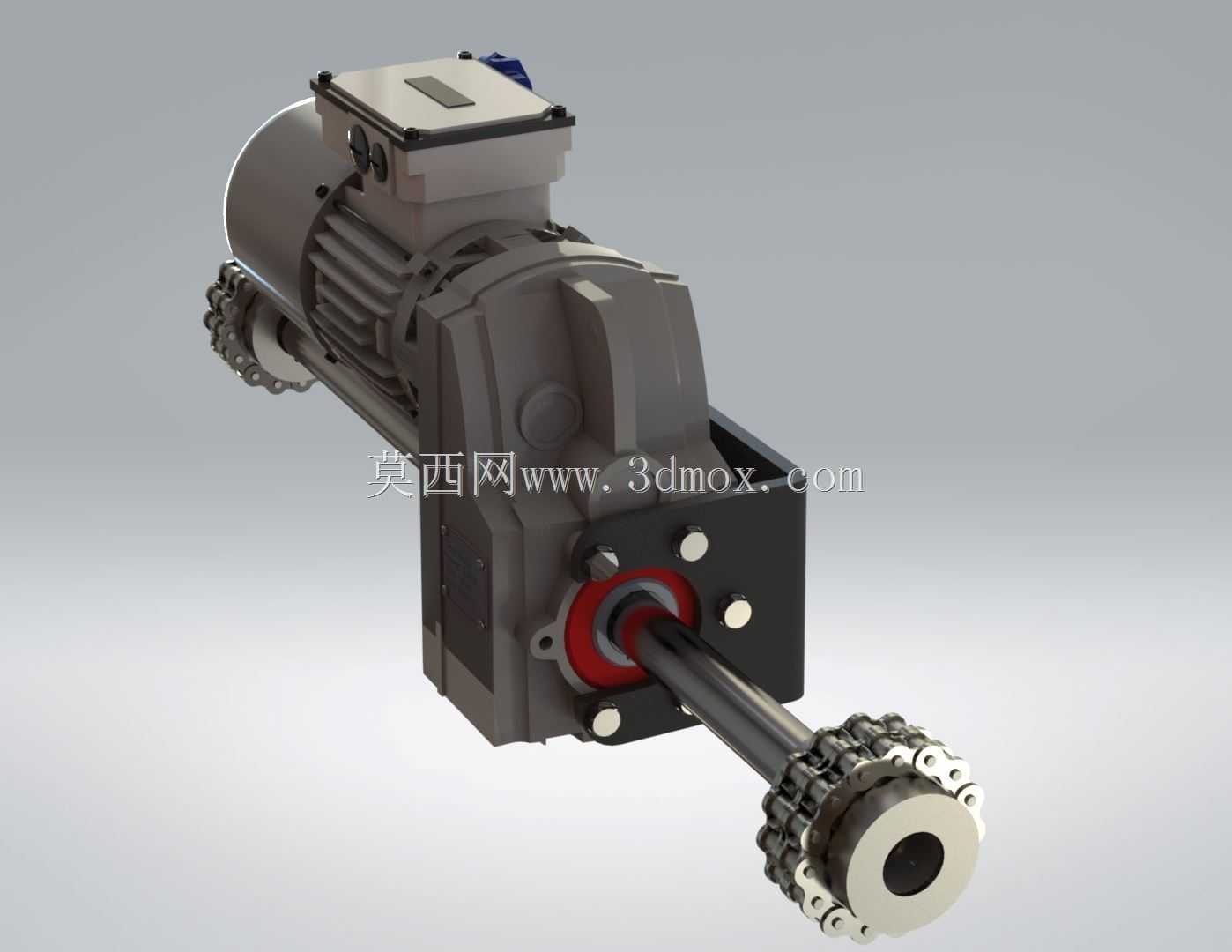

　　这套集成化传动总成，核心是将三相异步电机与斜齿轮减速单元、链传动输出轴做了一体化整合设计，在轻工输送、自动化生产线、小型物料提升这类需要恒定低速大扭矩输出的场景里，能直接作为动力端完成安装，省去了用户自行匹配电机、减速箱、传动链轮的对接校核环节。从实际使用逻辑来看，整套单元的动力传递路径非常清晰：电机输出的高转速低扭矩，先进入齿轮减速腔，通过两级斜齿轮的啮合减速，把转速降到适配工况的区间，同时放大输出扭矩，再通过输出轴两端安装的双排链轮，把动力传递给配套的输送链条或者传动杆，带动负载做连续回转或者直线输送动作。设计过程中，齿轮箱的安装法兰和电机的端盖做了止口配合定位，能保证电机输出轴和减速箱输入轴的同轴度控制在0.02mm以内，

　　避免长期运行出现偏载打齿、油封渗漏的问题。齿轮箱的壳体采用一体化铸造成型，轴承安装位的同轴度、各齿轮轴的中心距公差都在建模阶段做了公差链校核，装配时不需要额外做刮研调整，就能保证齿轮啮合侧隙处于合理范围，既不会因为侧隙过小出现运转卡滞、温升过高，也不会因为侧隙过大出现反向冲击、传动噪音过大的问题。输出轴采用了阶梯轴设计，两端的链轮安装位做了键槽传动，同时预留了轴端挡圈的安装槽，能防止链轮在正反转切换或者负载波动时出现轴向窜动；轴和箱体接触的位置设置了双唇口油封，能阻挡箱体内的润滑油泄漏，同时避免外界的粉尘、水汽进入箱体内部，破坏润滑环境。电机的接线盒设置在机壳顶部，接线方向可以根据安装现场的布线需求做90度旋转调整，

　　适配不同方向的线缆走线，避免线缆过度弯折出现破损。整套总成的安装边界做了充分的兼容性考虑，齿轮箱底部预留了四个标准化的安装脚孔，孔距符合通用减速电机的安装尺寸规范，用户替换原有同功率等级的驱动单元时，不需要重新加工设备的安装机架，直接对位锁紧螺栓就能完成更换；输出轴的中心高、轴径尺寸也和市面通用规格保持一致，原有配套的链轮、联轴器不需要重新加工就能直接装配。在结构细节上，齿轮箱侧面设置了透明油标，日常巡检时可以直接观察箱体内润滑油的液位高度，不需要拆开箱体就能判断是否需要补油；箱体底部设置了放油螺塞，换油时可以直接拧开螺塞排空旧油，维护操作非常便捷。电机的散热筋沿着机壳轴向均匀布置，能保证电机在连续额定负载运行时，

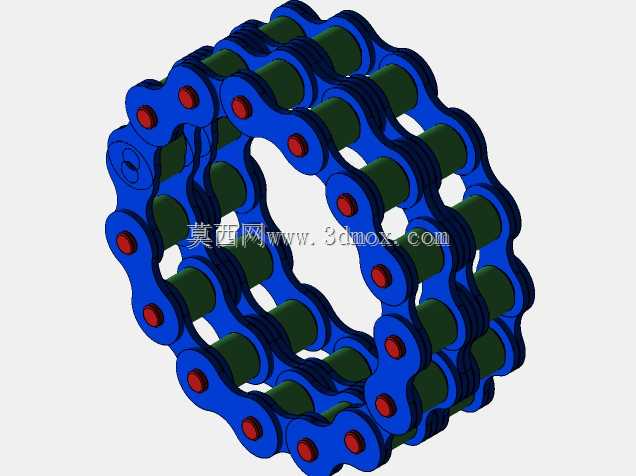

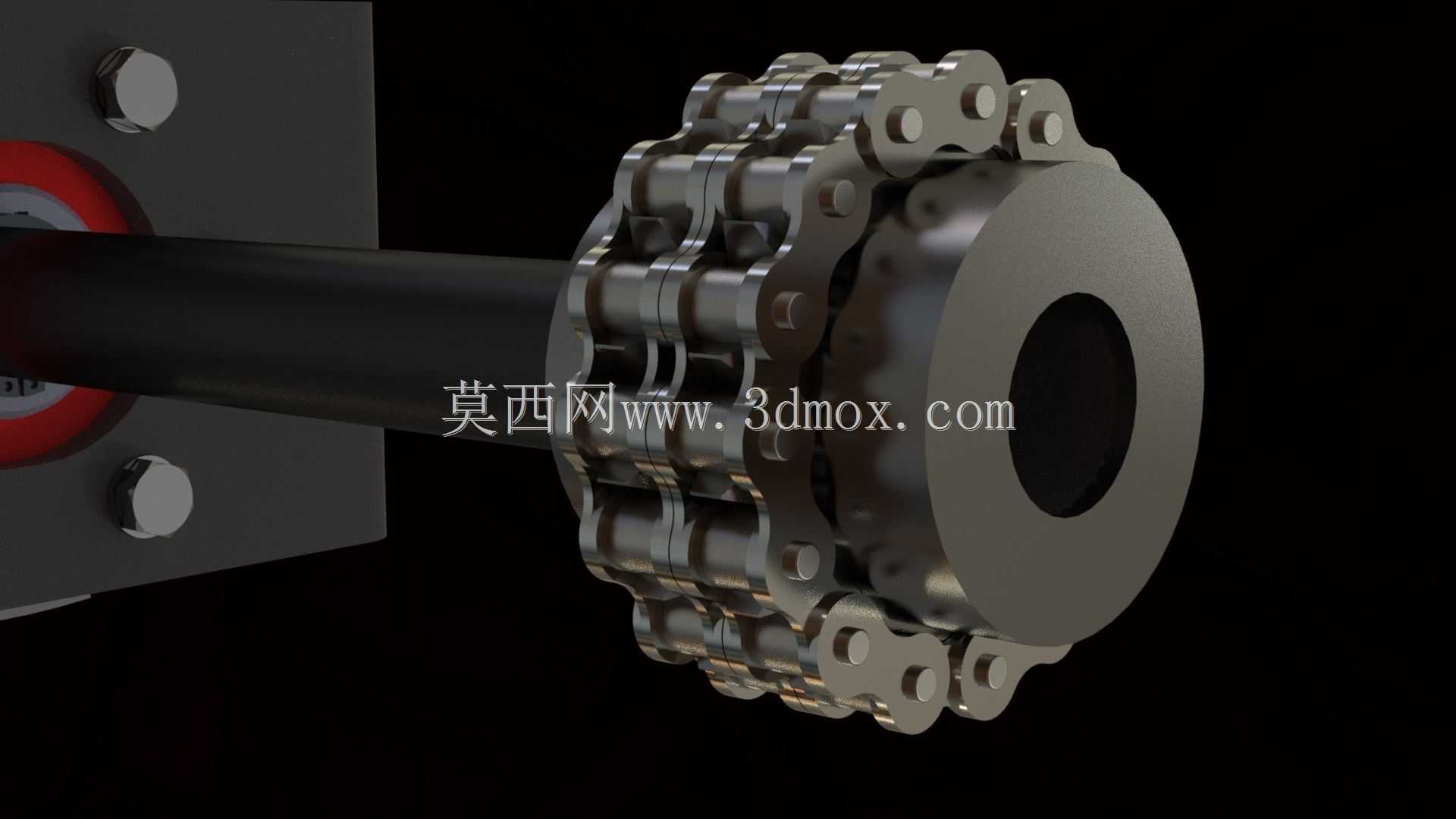

　　温升控制在绝缘等级允许的范围内，不会因为过热出现绕组烧毁的问题。链传动部分的设计充分考虑了传动缓冲，链轮的齿形做了修形处理，和链条啮合时能减少冲击噪音，同时链条的张紧调节可以通过安装底座的腰型孔来完成，不需要额外加装张紧轮就能实现合适的张紧度，降低了整体的结构复杂度。整套传动单元的所有零件都做了装配干涉检查，在建模阶段就模拟了实际运转时各运动部件的位置关系，确保齿轮啮合、轴转动、链轮和链条配合时都不会出现静态干涉或者动态碰撞，装配流程也按照实际生产的装配顺序做了拆分，每个子装配体都能独立预装后再进行总装，能有效提升生产装配的效率，也方便后续的故障拆解维修。
