航空动力用RF/RFL牵开器结构设计

　　在航空制造装配工位上，这类RF/RFL系列牵开器是高频使用的工位辅助吊挂装置，核心作用是承托手持气动工具、扭矩扳手、小型定位工装等操作器具，抵消工具自身重量，让装配作业人员在持续操作过程中无需承受工具自重负载，大幅降低长时间抬臂操作的肌肉疲劳度，提升装配动作的精准度与操作稳定性。不同于普通民用弹簧平衡器，该款牵开器针对航空动力装配场景的特殊需求做了适配优化，适配的作业场景覆盖发动机部装、管路接驳、紧固件定力等多道核心装配工序，在狭窄的机身内部作业、发动机周边高位作业场景下，其紧凑的外形尺寸不会与周边工装、机身结构产生干涉。

　　从功能特性来看，该牵开器内置蜗卷弹簧储能结构，重量适配区间覆盖1.8-3.6千克的吊挂负载，钢缆行程可达2米，能够覆盖单工位内操作人员的常规活动作业半径，无需频繁调整吊挂固定点位置。设备顶部设置的快挂吊环结构，可直接适配工位上方的铝合金型材吊挂梁、网格吊架等常规工位吊挂基础设施，安装时仅需将吊环卡入配套的滑车挂点即可完成固定，无需额外制作复杂的安装转接件，单设备安装耗时不超过两分钟，适配产线快速换型、工位调整的使用需求。钢缆末端的三角吊环采用防脱开口设计，可快速挂接不同工具的挂点，同时避免作业过程中工具意外脱钩坠落，满足航空装配现场的安全生产管控要求。

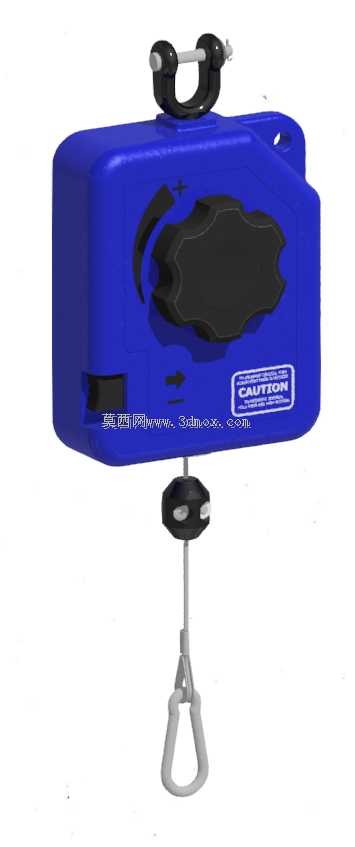

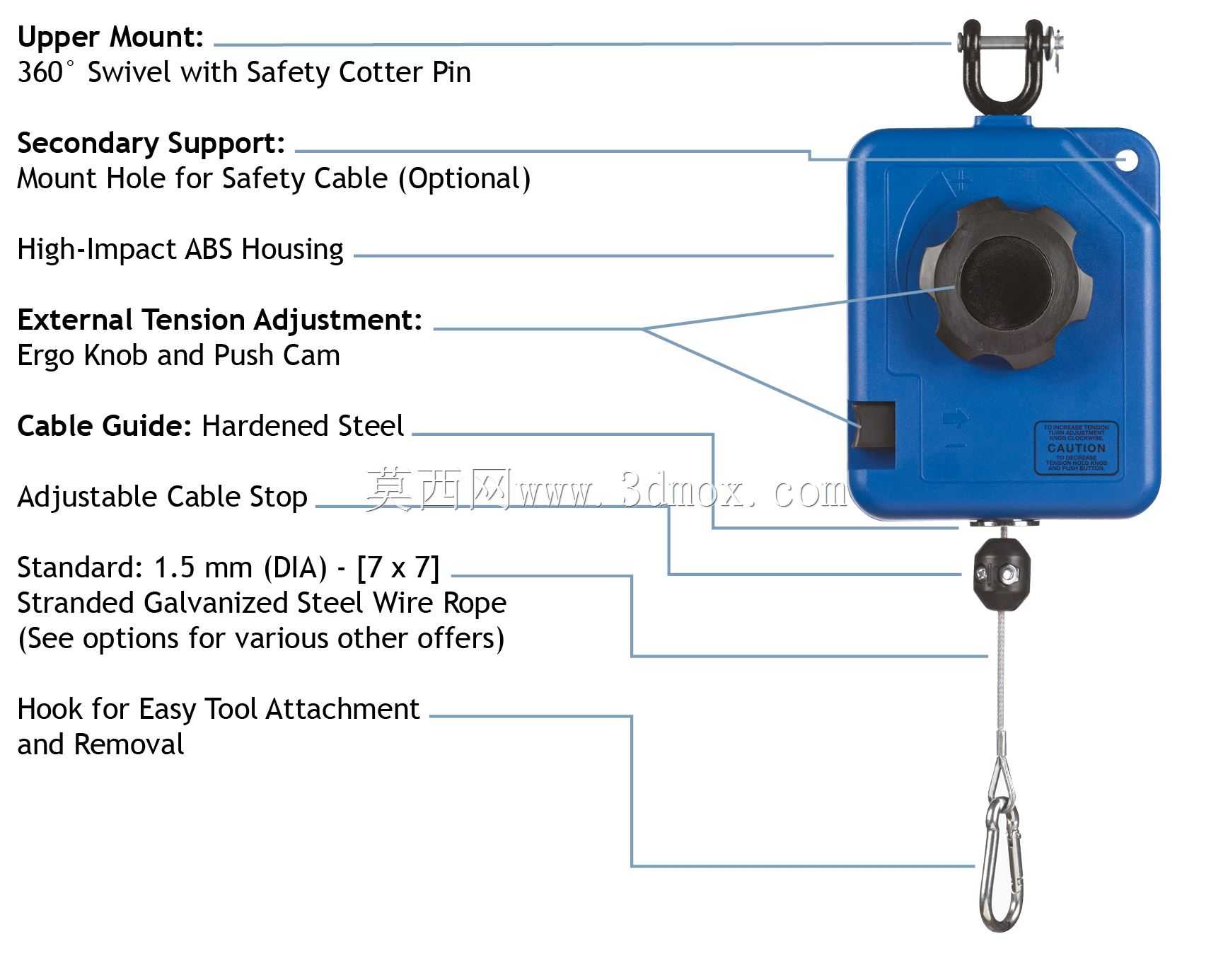

　　从结构设计思路层面分析，该款牵开器的外壳采用高强度工程材质一体成型，整体轮廓做了大圆角钝化处理，没有突出的尖锐结构，避免在航空产品装配过程中刮碰零件表面的防护涂层、薄壁蒙皮结构，外壳正面设置的张力调节旋钮带有清晰的档位标识，操作人员可根据吊挂工具的实际重量快速调整弹簧张力，让工具在作业行程内任意位置都能实现悬停，既不会出现工具下坠拉扯操作人员手部的情况，也不会出现弹簧张力过大导致工具被自动回拉的问题。外壳侧面预留的张力锁止结构，可在更换吊挂工具时临时锁止钢缆，避免钢缆在无负载状态下快速回缩造成内部结构冲击，延长设备的整体使用寿命。

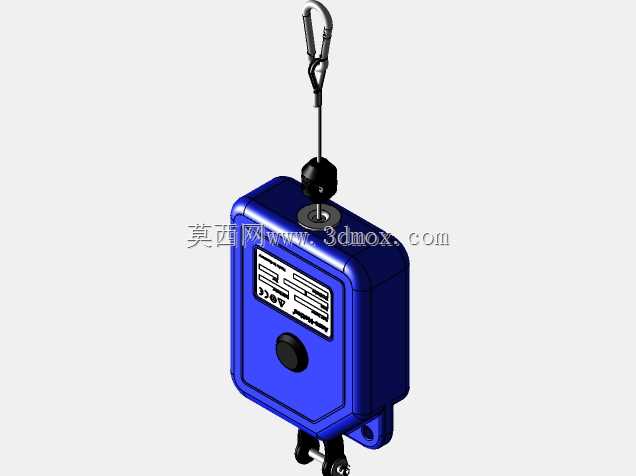

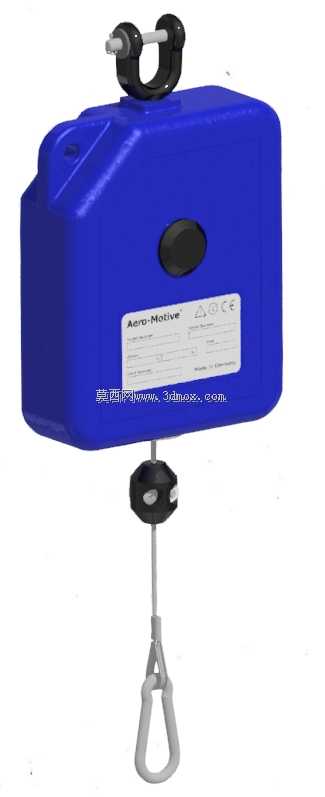

　　从安装边界与尺寸适配角度来看，该牵开器主体为方正紧凑型结构，主体宽度、高度、厚度尺寸均控制在较小范围内，在多台设备并排安装在同一吊挂轨道上时，相邻设备之间的最小安装间距可控制在10厘米以内，不会出现相邻设备互相磕碰、干涉钢缆伸缩的问题，充分利用工位上方的吊挂空间。钢缆出口处设置有耐磨导向套，可降低钢缆伸缩过程中的磨损量，即使钢缆在一定偏角范围内被斜向拉扯，导向套也能均匀承受侧向载荷，避免钢缆与外壳硬接触出现断丝、卡滞等故障。设备正面设置的警示标识区域，清晰标注了负载范围、操作注意事项等核心提示信息，现场作业人员无需查阅说明书即可快速掌握设备的使用边界，避免超载使用造成内部弹簧失效、钢缆断裂等问题。

　　在实际产线应用中，这类牵开器除了航空装配场景外，也可适配电子组装、小型零部件加工等需要频繁使用手持工具的工位，其稳定的张力输出、可靠的防脱结构、低维护成本的特性，能够适配长时间连续作业的产线需求，内部弹簧结构做了疲劳强化处理，在额定负载范围内可实现数万次伸缩循环无故障，无需频繁拆解维护，降低产线的辅助设备运维成本。设计过程中充分考虑了现场使用的各类细节，比如钢缆采用镀锌防锈材质，在装配现场存在少量切削液、防锈油雾的环境下也不会出现锈蚀卡滞的问题，外壳材质耐常见的航空清洗剂、润滑油腐蚀，即使表面被工位上的各类试剂溅到，也不会出现壳体开裂、标识脱落的问题，完全适配工业现场的复杂使用环境。
