等速传动双齿轮啮合传动机构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:625742
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构
  • 等速传动双齿轮啮合传动机构

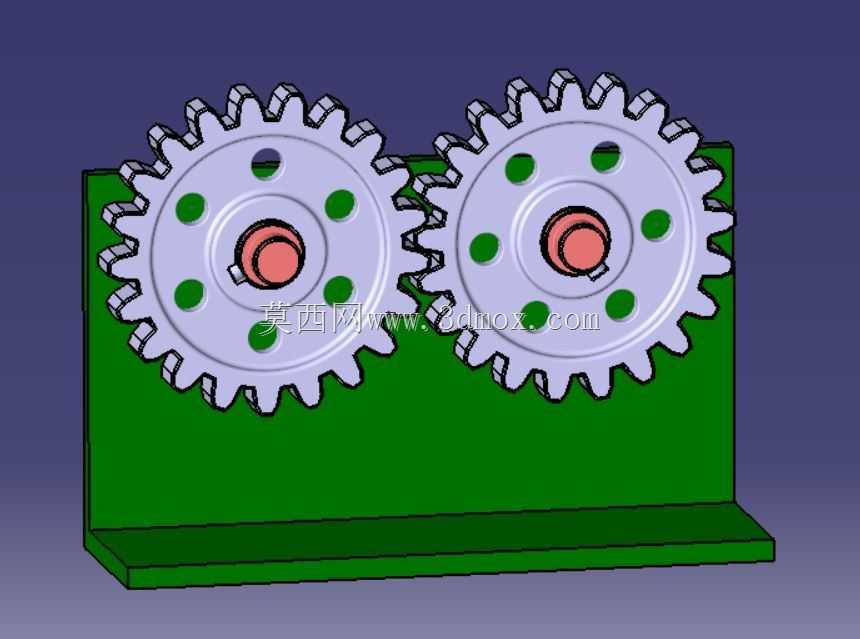

  这套等速啮合双齿轮结构,核心采用两个齿数、模数、压力角完全一致的直齿圆柱齿轮完成动力传递,在传动链中可实现输入与输出端转速、转向的精准匹配,不会产生速比偏差,常见于需要同步转速输出的小型实验台、教具演示装置以及对传动比一致性要求较高的轻载传动工位。从实际应用场景来看,这类1:1传动的齿轮副不会改变输入扭矩的转速参数,仅完成动力的平行轴传递,很多教学场景中会用这类结构演示齿轮啮合的基本原理,帮助初学者理解齿廓啮合基本定律、侧隙控制、中心距偏差对传动平稳性的影响;部分小型轻工设备的同步送料工位,也会采用同参数齿轮组实现两个输送辊的同步转动,避免送料过程中出现速度差导致的物料偏移、拉扯变形问题。

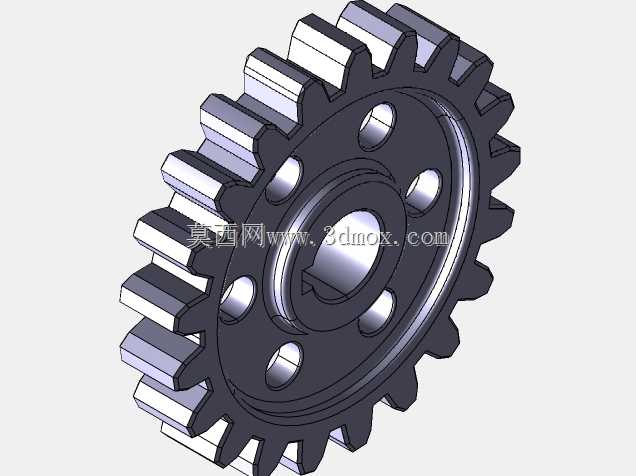

  设计这套结构时,首先要确定两个齿轮的安装中心距,由于是等速传动,两个齿轮分度圆直径完全相同,中心距等于单个齿轮分度圆直径的数值,安装座上的两个轴孔位置度公差需要控制在0.02mm以内,避免中心距偏差过大导致齿轮啮合时出现卡滞、侧隙不均或者齿面磨损加剧的问题。齿轮本体采用辐板式结构,轮缘部分均匀开设六个圆形减重孔,在保证轮齿根部抗弯强度的前提下,尽可能降低齿轮自身的转动惯量,减少传动过程中的惯性冲击,适合频繁启停的轻载传动场景;齿轮中心的轴孔与安装轴采用过渡配合,轴端设置轴肩与挡圈完成轴向定位,防止齿轮转动过程中出现轴向窜动,导致啮合错位。

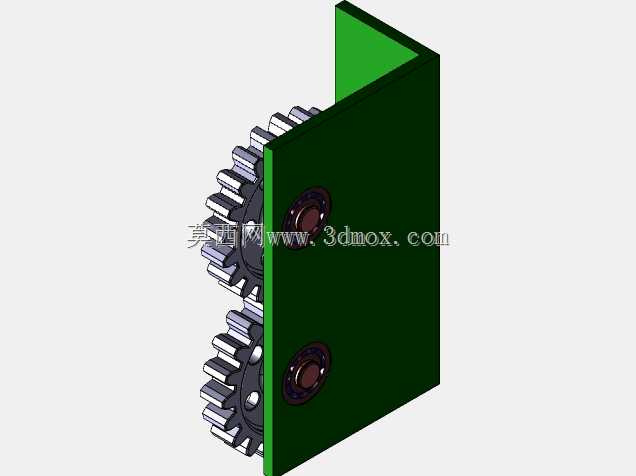

  支撑齿轮的安装座采用L型折弯结构,底部的水平安装边预留了安装固定的通孔,可以直接通过螺栓固定在设备台面或者实验台架上,竖直安装面的平面度公差控制在0.05mm以内,保证两个齿轮安装后端面的共面度,避免轮齿出现偏载接触。齿轮的齿形参数按照标准直齿圆柱齿轮设计,齿顶高系数取1,顶隙系数取0.25,啮合时的重合度大于1.2,保证传动过程中始终有至少一对轮齿处于啮合状态,减少传动过程中的冲击与噪音。实际装配时需要在齿面涂抹少量润滑脂,降低齿面间的摩擦磨损,延长齿轮副的使用寿命;转动过程中两个齿轮反向等速旋转,动力从其中一个齿轮的轴端输入,即可从另一个齿轮的轴端输出同转速的旋转动力,不会出现速比波动。

  从安装边界来看,整套结构的外轮廓尺寸紧凑,竖直安装面的高度刚好覆盖两个齿轮的齿顶圆范围,不会额外占用过多安装空间,底部安装边的宽度足够保证结构放置时的稳定性,即使不做额外固定,空载转动时也不会出现倾覆问题。这类结构虽然结构简单,但却是齿轮传动设计的基础验证单元,很多复杂齿轮传动系统的设计初期,都会先搭建这类等速齿轮副验证齿形参数、安装公差的合理性,再逐步扩展多级传动结构;在运动学研究场景中,这套结构可以直观展示定轴齿轮传动的运动规律,通过标记齿面位置可以清晰观察到齿轮转动过程中的啮合轨迹、转速匹配关系,帮助理解齿轮传动的基本运动特性。
