欧标铝型材槽用T型弹性螺母紧固配件

　　该三维模型还原的是工业铝型材框架体系中常用的后置式T型弹性螺母，也常被称为锤形螺母、弹片螺母或槽内预置螺母，主要用于欧标系列铝型材的T型槽内部，实现型材与外接板件、铰链、脚杯、门板、传感器支架、防护网、工作台面板等零部件之间的快速螺纹连接。

　　从实际装配逻辑看，这类螺母并不需要在型材端面预先穿入，而是可以在框架已经拼装完成后，从型材槽口任意位置压入槽腔。螺母本体进入槽腔后，依靠背部弹片或自身弹性结构产生预紧力，使螺母在未拧螺栓时也能暂时固定在槽内指定位置，不会沿槽道自由滑动；当螺栓从外侧连接件穿过并旋入螺母螺纹孔时，螺母背部被拉紧并贴合在T型槽内侧台阶面上，形成可靠的轴向夹紧。这种结构特别适合设备现场改造、护罩加装、工位调整以及后期维护，避免了普通T型螺栓必须从型材端部预装的限制。

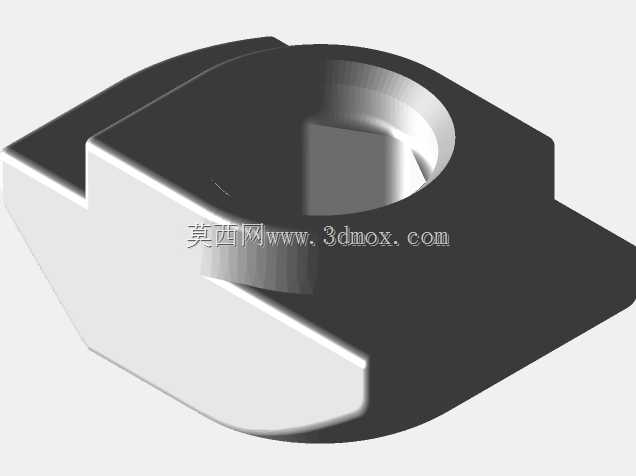

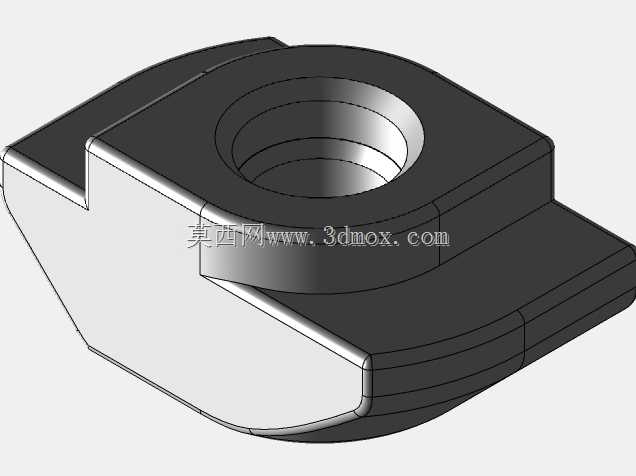

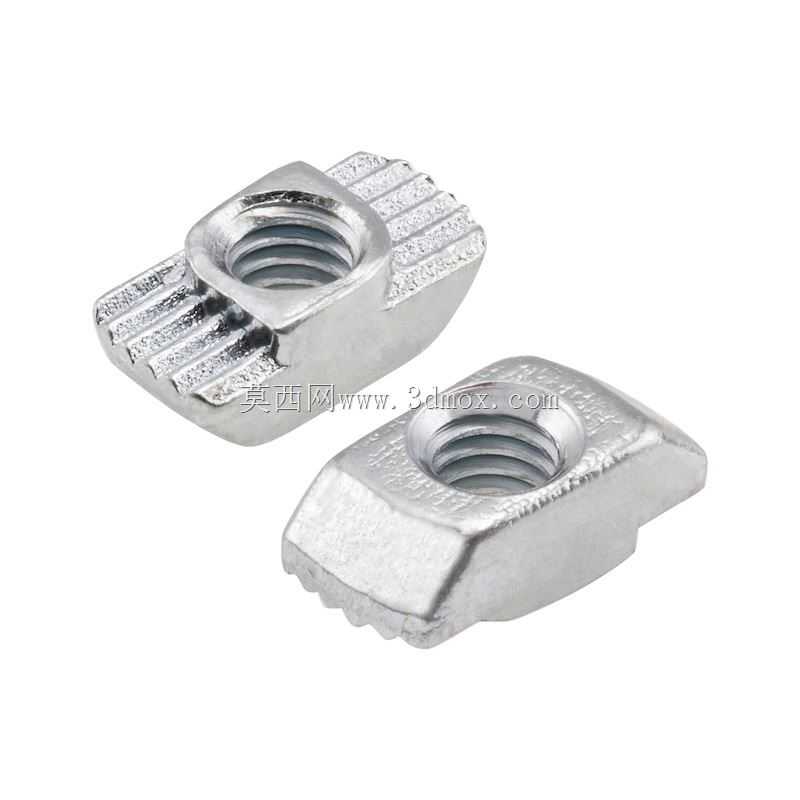

　　模型外形呈现典型的锤状轮廓：主体为锻压或冷镦成型的金属块，中部设置贯通螺纹孔，一端较宽，用于在铝型材槽腔内形成防转和承载面；另一端收窄，便于沿槽道方向置入和定位。螺母上表面与槽口轮廓相适配，侧面保留足够接触面积，下部承载面在锁紧时压靠于型材槽腔内部。顶面一侧可见滚花或齿状防滑结构，该结构在螺栓拧紧后可咬入或紧贴型材槽壁附近区域，提高抗滑移能力，减少框架受振动时连接件松动的概率。

　　在自动化生产线、3D打印机机架、检测工作台、设备防护围栏、输送线侧支架、电气控制面板安装梁以及工业相机固定架中，这类螺母使用频率很高。设计人员在布置安装点时，可沿铝型材槽长方向灵活调整螺纹位置，不需要额外钻孔，也不会破坏铝型材阳极氧化表面。相比直接在型材上攻丝，T型弹性螺母能够分散夹紧力，避免薄壁型材螺纹牙型失效；相比焊接螺母，它又具有可拆卸、可调整、可重复使用的优势。

　　建模时需要重点表达螺母与铝型材槽腔之间的配合边界。螺母宽度应小于槽腔内部最大宽度，但必须明显大于槽口开口宽度，以保证拉紧后不会从槽口脱出；螺母厚度方向需与槽腔高度匹配，过厚会导致装入困难，过薄则会在锁紧时产生倾斜或接触不充分。螺纹孔位置通常位于本体受力中心附近，以保证螺栓夹紧力能够均匀传递到两侧承载面。端部倒角和导入斜面不能省略，它们决定了螺母从槽口压入时是否顺畅，也影响自动化装配或人工快速安装时的操作体验。

　　从受力角度看，该零件虽然体积小，却承担着框架节点的剪切、拉伸和摩擦锁紧作用。选型时需要结合铝型材槽宽、螺栓规格、被连接件厚度以及载荷方向综合判断。若用于固定门板铰链或悬臂支架，应优先选择螺纹长度更长、背部承载面更宽的规格；若仅用于固定轻型盖板或线缆夹，则可选用较薄的标准型。模型中金属本体的棱边、滚齿、螺纹孔和弹片形态均应准确呈现，以便在三维装配中检查螺栓通过空间、螺母旋转干涉、槽内滑动行程以及相邻型材拼接处的安装可达性。

　　在结构设计阶段，将该螺母放入铝型材截面装配体中进行干涉检查很有必要。一方面要确认螺母压入槽腔后能够旋转到正确锁紧姿态，另一方面要核对螺栓头部、垫圈、外接板件与型材表面之间是否存在高度冲突。对于多根型材垂直相交的节点，还应注意螺母预置位置不能被角件或内置连接件遮挡。合理使用这类小型紧固件，可以显著提高工业框架的装配效率，同时让设备后期改型和维护更加方便。
