折叠式多功能组合便携工具钳结构设计

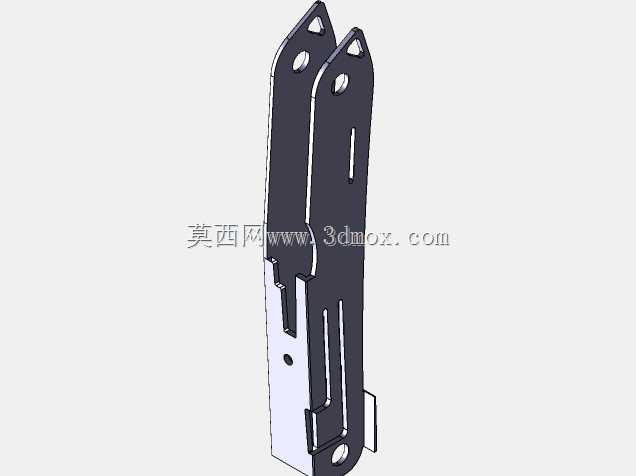

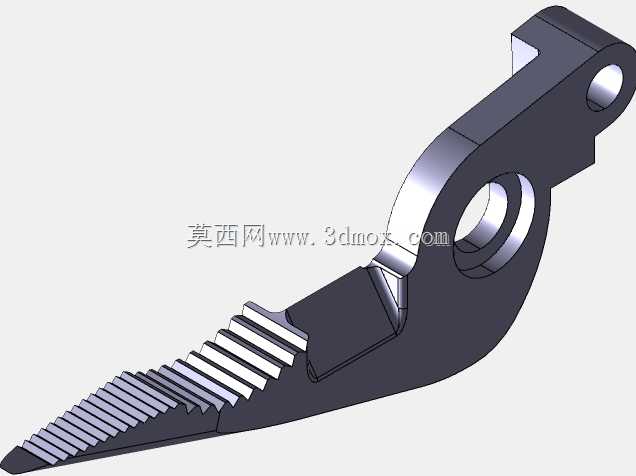

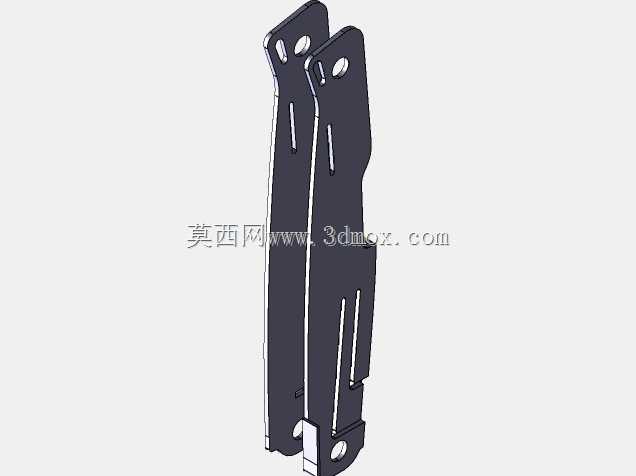

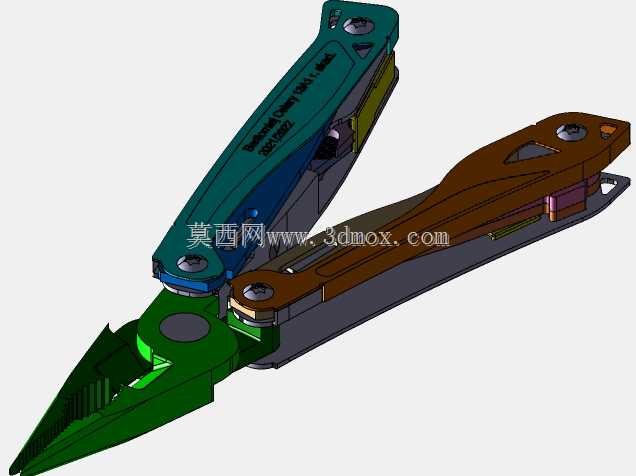

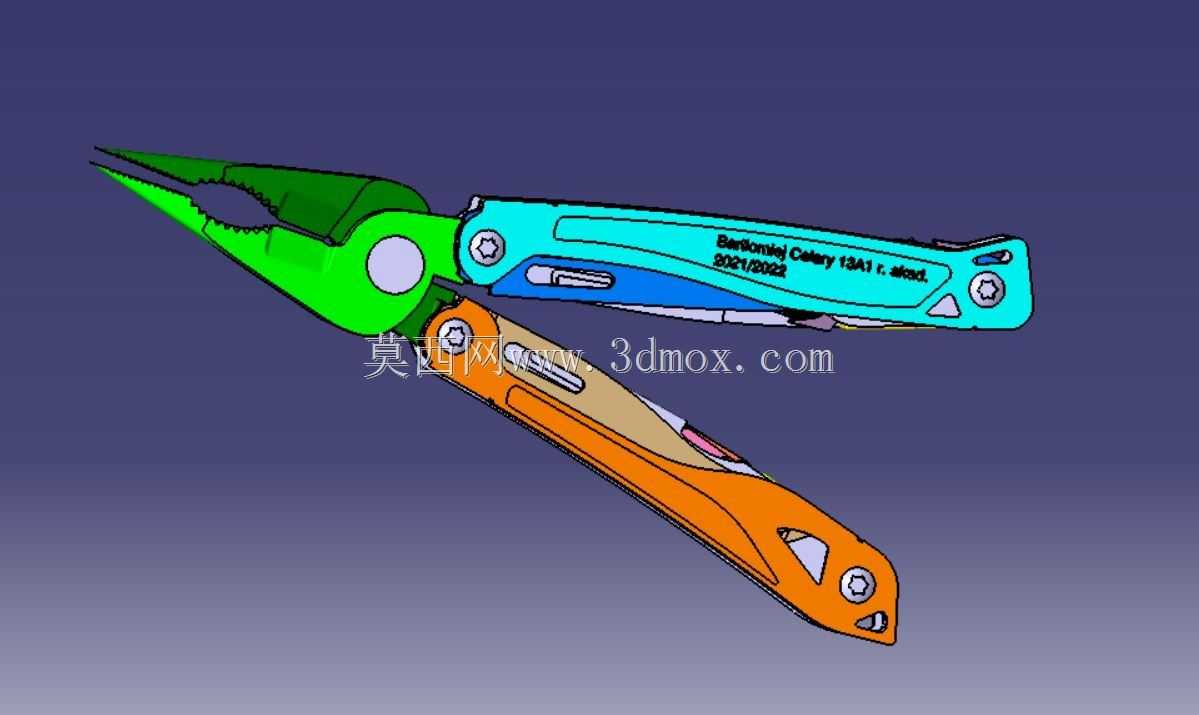

　　这款折叠多功能组合工具的核心应用场景覆盖户外作业、日常家用维修、应急处置、电子设备拆装等多个领域，区别于单一功能的手动工具，其通过折叠式集成结构将多种常用作业功能整合在单手握持的尺寸范围内，解决了多工具携带零散、切换效率低的痛点。从实际使用逻辑出发，工具展开后主功能为尖嘴钳结构，钳口区域集成了平口夹持、齿纹防滑夹持、硬线剪切、软线剪切四个功能段，其中硬线剪切区域做了局部加厚处理，可应对直径2mm以内的淬硬钢丝剪切作业，平口夹持段平面度控制在0.05mm以内，可满足小型紧固件的夹持拧转需求，齿纹段采用交错式防滑齿设计，夹持圆形管件、线材时不会出现打滑滑脱的问题。两侧的折叠手柄内部采用分层式容置槽结构，

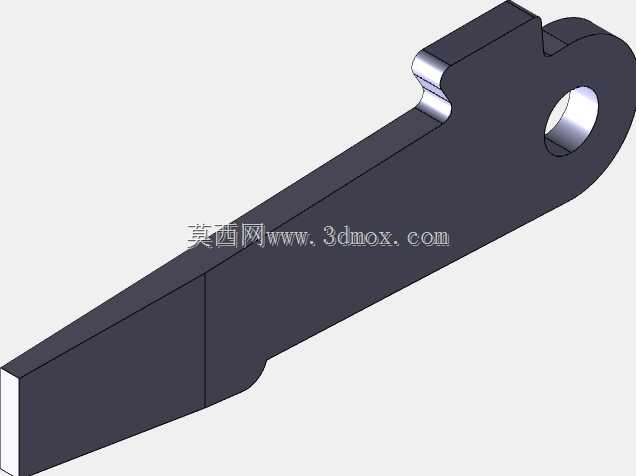

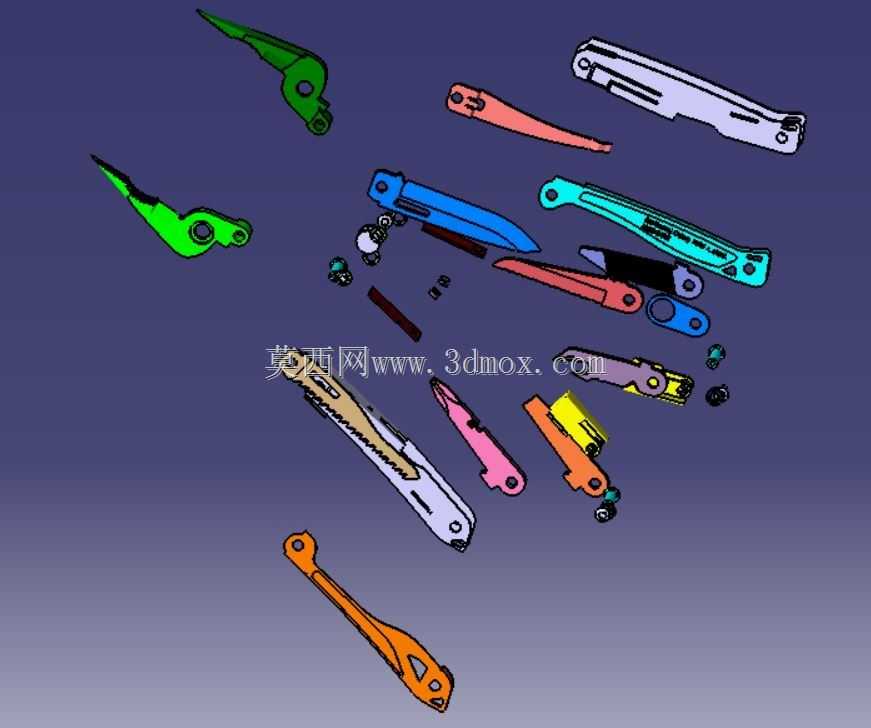

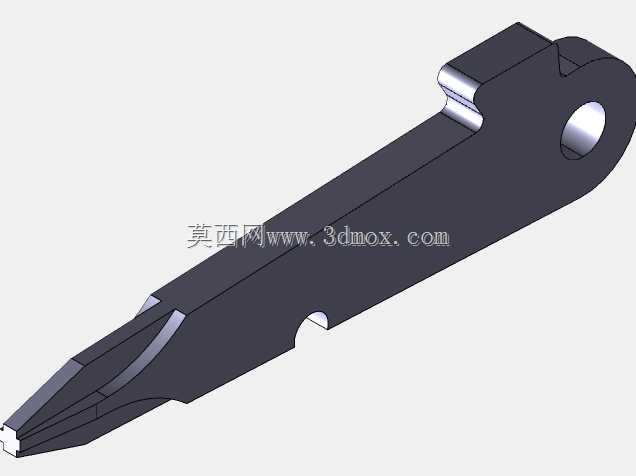

　　通过转轴定位结构收纳不同功能的附属工具头，包括一字螺丝刀、十字螺丝刀、开瓶器、小型锉刀、剥线口等常用功能单元，每个工具头展开到工作位置时都有定位弹片提供卡紧力，作业过程中不会出现意外折回的安全隐患，折叠收纳后所有刃口、尖锐端头都完全隐藏在手柄轮廓内部，避免携带过程中划伤衣物或皮肤。设计过程中首先确定了握持手感的核心边界，折叠状态下整体长度控制在105mm，宽度32mm，厚度16mm，完全可以放入牛仔裤口袋或者小型工具包中，展开后总长度为165mm，成年人单手握持时手指可以完全包裹手柄，发力剪切时受力点分布均匀，不会出现局部硌手的问题。手柄外侧做了符合人体工学的弧形曲面，表面预留了防滑纹理的加工位置，

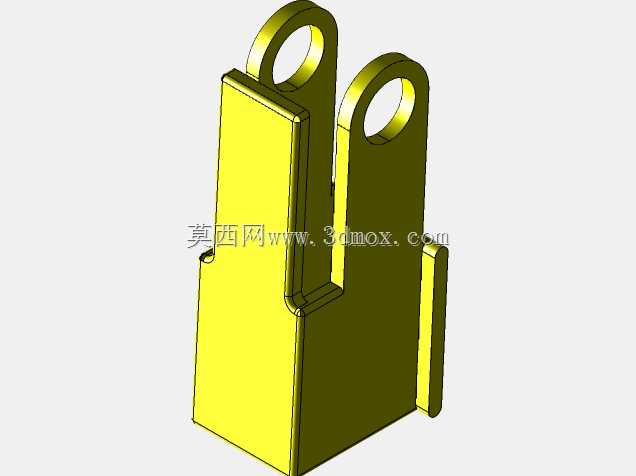

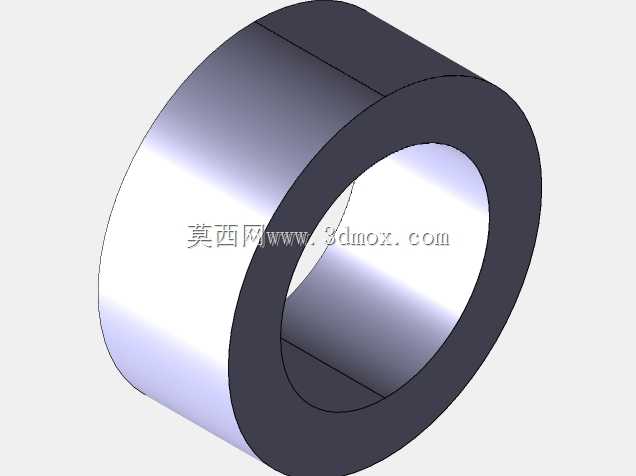

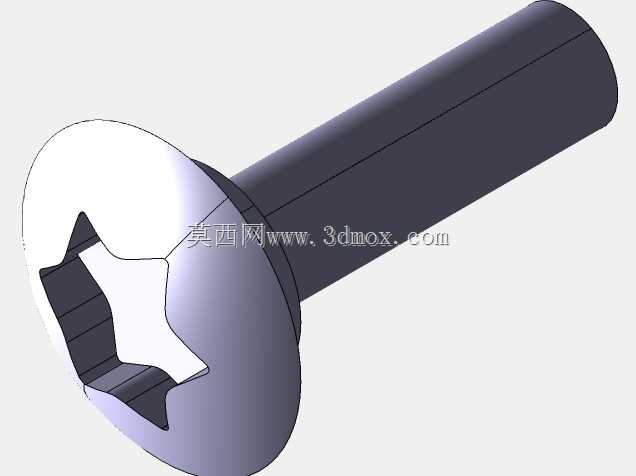

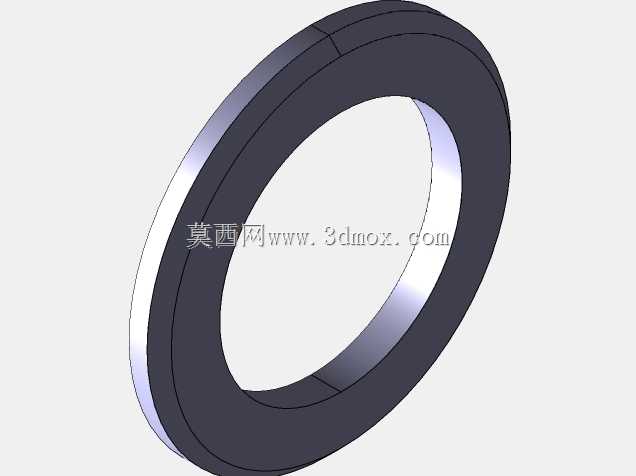

　　沾有少量油污或者水渍时依然可以保持稳定握持。转轴部分采用叠片式铆接结构，主钳体的转轴与两侧手柄的转轴采用同轴度公差0.03mm的装配要求，转动过程中无卡顿、无旷量，多次开合后依然可以保持合适的阻尼感，既不会因为过松导致工具头自动晃出，也不会因为过紧导致单手展开困难。附属工具头的转轴采用独立的小直径铆接结构，每个工具头都可以独立展开，不需要打开整个钳体就可以使用螺丝刀、开瓶器等功能，适配快速作业的使用需求。从结构强度角度考虑，钳头部分采用整体式加工思路，受力最大的剪切区域与钳头主体为一体化结构，避免拼接结构带来的强度短板，手柄部分的外侧护板采用轻量化设计，在保证结构刚性的前提下做了局部减重槽处理，整体重量控制在190g左右，

　　长时间携带不会有明显的坠重感。剥线功能区域设置了四个不同直径的半圆切口，分别对应0.5mm、1.0mm、1.5mm、2.5mm线径的导线绝缘层剥离，切口边缘做了倒圆角处理，剥线时不会损伤内部铜芯。所有功能端头的锐边都做了0.2mm的倒角处理，日常拿取使用时不会被意外划伤，折叠状态下整体轮廓没有外凸的尖锐结构，和口袋内的钥匙、卡片等物品混放时不会造成刮损。在结构验证阶段，重点校核了钳头剪切受力时的应力分布，最大剪切力作用下钳头根部的最大应力低于材料屈服强度的60%，满足频繁使用的耐久性要求，手柄处的弹片定位结构经过反复开合测试，卡紧力衰减率控制在10%以内，可保证长期使用的定位可靠性。
