福克沃尔夫Fw190A战机起落架结构设计

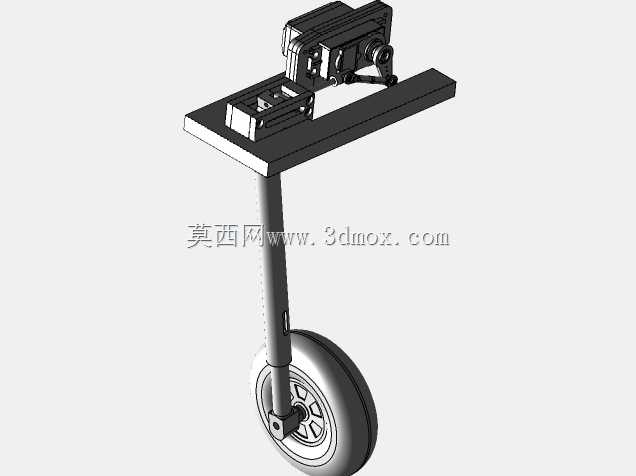

　　该结构对应单发螺旋桨战机的主起落架单元，在真机应用场景中承担地面滑跑阶段的整机载荷传递、着陆冲击缓冲、地面转向支撑的核心功能，是战机起降系统中直接接触跑道的关键承载部件。从结构布局来看，整套组件采用悬臂式单支柱布局，上部安装座直接对接机翼根部的承力翼梁，安装法兰面预留的多组螺栓过孔可直接匹配翼盒内的预埋承力点，安装边界完全贴合翼根内部的预留空间，不会与机翼内部的燃油管路、操纵钢索、航电线缆产生干涉。

　　设计过程中优先考虑了着陆冲击的载荷传递路径：机轮接触跑道产生的垂向冲击力首先传递到下部轮叉，经缓冲支柱内部的阻尼结构逐级衰减后，通过上部安装座的加强筋结构分散到翼梁主承力结构上，避免局部应力集中造成翼根结构损伤。支柱的行程参数匹配战机最大着陆重量下的下沉速率要求，阻尼特性经过匹配调校，既可以在硬着陆时吸收足够冲击能量，也能避免滑跑过程中出现多余的弹跳影响操控稳定性。

　　收放机构的铰接点位置经过反复校核，整套起落架绕上部铰接轴转动时，机轮会随支柱转动收入机翼内部的起落架舱内，收放过程中机轮的偏转角度刚好匹配舱内的限位空间，不会出现卡滞；锁止机构集成在安装座侧方，放下到位后可自动机械锁止，避免空中意外收起，收起到位后也有对应锁止结构固定，防止飞行过程中起落架晃动产生额外气动阻力。

　　机轮部分采用单轮布局，轮毂的辐条结构在保证强度的前提下尽可能降低重量，轮胎的断面尺寸匹配草地、硬土跑道以及铺装跑道的使用要求，轮轴处集成的滑动轴承可保证机轮转动顺畅，轮叉两侧的限位结构可限制机轮的轴向窜动，避免滑跑过程中出现摆振现象。上部安装座的侧方预留了收放作动筒的连接耳片，作动筒伸缩行程刚好匹配起落架收放的转动角度，作动筒的安装位置避开了支柱的运动包络，不会在收放过程中出现运动干涉。

　　从建模细节来看，所有承力部位的圆角过渡都做了对应处理，避免尖锐棱角造成的应力集中，安装面的平面度、螺栓孔的位置度都符合航空结构件的设计公差要求，各铰接部位的配合间隙预留合理，既可以保证转动顺畅，也不会出现过大的旷量影响结构刚性。整套结构的重量控制也符合航空部件的设计要求，在满足承载能力的前提下尽可能去除非承力部位的多余材料，降低整机的死重占比。

　　在实际仿真验证环节，该结构可承受最大着陆重量下1.5倍过载的垂向冲击载荷，侧向载荷承受能力满足战机地面滑跑转向时的侧向力要求，收放机构的运动循环寿命满足战机全寿命周期内的起降次数要求。对于航模复刻、航空结构教学、老旧战机复原建模等场景，该模型可直接作为结构参考，各部件的装配关系完全还原真机的结构逻辑，可直接用于拆解分析、装配模拟、运动仿真等工作，也可作为同类型战机起落架结构设计的参考蓝本，调整对应尺寸参数即可适配不同起飞重量的螺旋桨战机起落架设计需求。
