米格29德普朗航模结构设计方案

　　这套航模结构设计围绕小型固定翼飞行平台的实际使用需求展开，核心面向户外航模飞行、航空科普教学、静态模型收藏三类应用场景，在结构设计阶段充分平衡了飞行性能、组装便捷性与结构可靠性三者的关系。从实际使用角度出发，航模机体采用模块化拆分设计，将机翼、机身、尾翼、动力舱、起落架安装位拆分为独立可装配单元，每个连接部位都预留了标准的嵌合定位结构，不需要额外制作复杂工装即可完成快速组装，日常飞行后也可快速拆解收纳，适配普通家用车载运输的尺寸边界，整体组装完成后的翼展控制在1.2米级，机身长度与翼展比例符合常规像真机的气动布局要求，起飞重量控制在1.2千克以内，适配普通3S锂电池动力系统即可完成常规特技飞行动作。在气动外形设计上，

　　完全参考真机的气动轮廓进行等比例缩放，机翼采用中单翼布局，翼型选用低速飞行效率优异的平凸翼型，机翼后缘预留了副翼舵面的安装铰接位，舵面偏转角度范围设置为正负18度，既可以满足横滚机动的舵效需求，也不会因为舵量过大导致飞行姿态失控。机身头部设计了适配标准无刷电机的安装座，安装座周边预留了散热通风通道，飞行过程中迎面气流可直接流经电机外壳带走工作热量，避免长时间大油门飞行导致的电机过热退磁问题。机身中段设置了电池仓与电子设备安装位，电池仓尺寸兼容常规容量的航模锂电池，安装位周边设计了魔术贴绑扎固定结构，可根据飞行需求调整电池前后位置，灵活调整整机重心位置，重心适配范围覆盖机翼弦长30%到35%区间，满足不同飞行风格的调试需求。尾翼部分采用常规平尾加垂尾的布局，平尾预留升降舵铰接位，垂尾预留方向舵铰接位，所有舵面的铰接位置都设计了0.5毫米的安装间隙，避免舵面偏转时与固定翼面发生摩擦卡滞，舵面摇臂安装位预埋了硬质加强层，防止长期舵面拉扯导致的泡沫结构撕裂。起落架部分采用前三点式布局设计，主起落架安装位置设置在机翼下方的机身承力框位置，承力框部位做了局部加厚处理，可承受常规降落时的冲击载荷，前起落架安装在机头下方，预留了转向舵机的安装空间，可配合方向舵实现地面滑行转向控制。机体所有零部件的拼接缝都设计了定位止口，组装时不需要反复调整对位即可保证机体外形的准确度，减少组装过程中的外形误差对飞行气动的干扰。针对航模制作的常用加工方式，

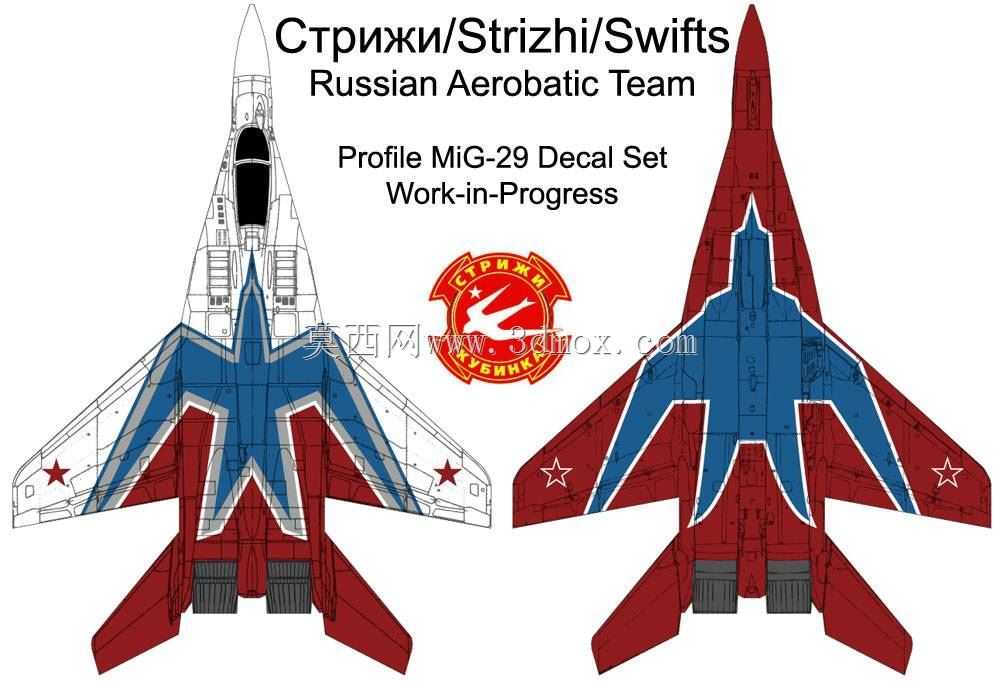

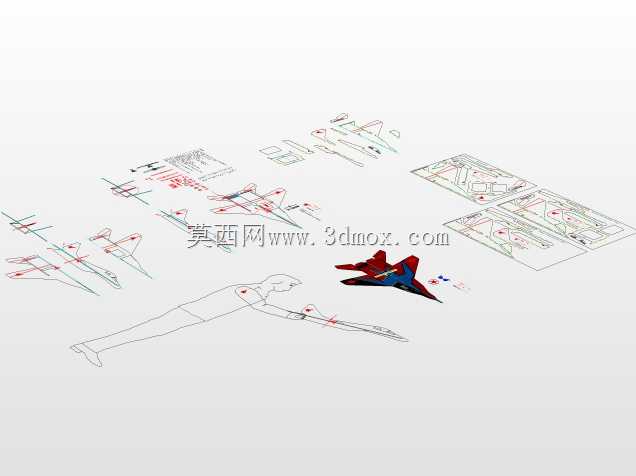

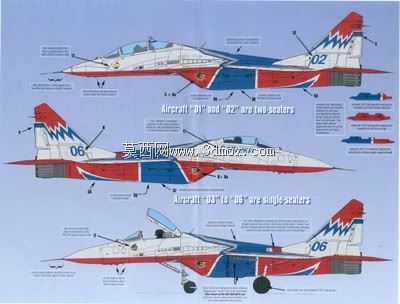

　　所有零部件的外形都适配激光切割加工工艺，零件轮廓没有过小的锐角与复杂曲面，普通激光切割设备即可完成所有板材零件的加工，不需要额外的五轴加工设备即可完成制作，大幅降低了模型的制作门槛。在结构强度设计上，机体主承力位置预留了碳杆穿装通道，可根据飞行需求插入不同直径的碳纤维杆加强机身与机翼的结构刚度，避免大机动飞行时出现机翼颤振、机身弯折的问题，非承力部位采用轻量化的结构设计，在保证结构强度的前提下尽可能减少不必要的材料冗余，降低整机飞行重量，提升飞行时的推重比与续航表现。机体表面的轮廓线条完全还原真机的外形特征，既可以作为飞行航模使用，也可以在组装完成后进行表面涂装，作为静态展示模型用于航空科普场景的展示教具，

　　帮助航空爱好者直观了解喷气式战斗机的气动布局与机体结构组成。在安装边界设计上，所有电子设备的安装位都预留了通用的安装尺寸，兼容市面上主流的标准尺寸航模舵机、电调、接收机设备，不需要对安装位进行二次修改即可完成设备装配，舵机走线通道沿机身内部承力结构侧边布置，走线通道预留了足够的穿线空间，可同时穿过舵机延长线、电调电源线等线路，避免线路挤压干涉舵机运动。机身头部的电机安装座采用可调整设计，可根据实际飞行调试需求微调电机的下拉角与右拉角，抵消螺旋桨旋转产生的反扭力矩，提升飞行时的直线飞行稳定性，减少飞行过程中的姿态修正量。机翼与机身的连接采用插拔式设计，插装到位后有定位卡扣锁定，不需要额外的螺丝紧固即可保证机翼与机身的连接可靠性，拆解时只需要按压卡扣即可快速分离机翼，大幅提升外场飞行的组装与收纳效率。
