小型十字轴式万向传动连接结构

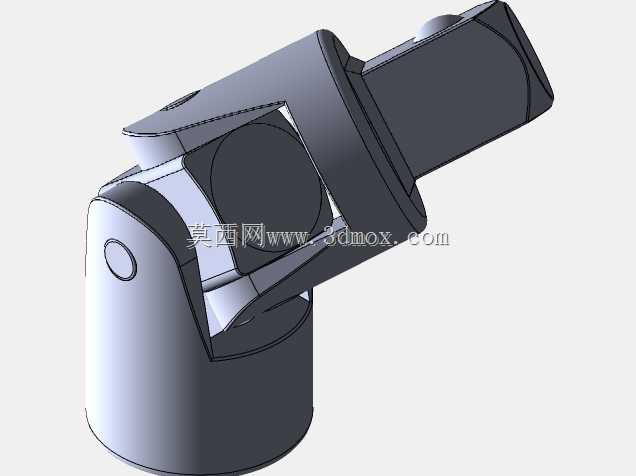

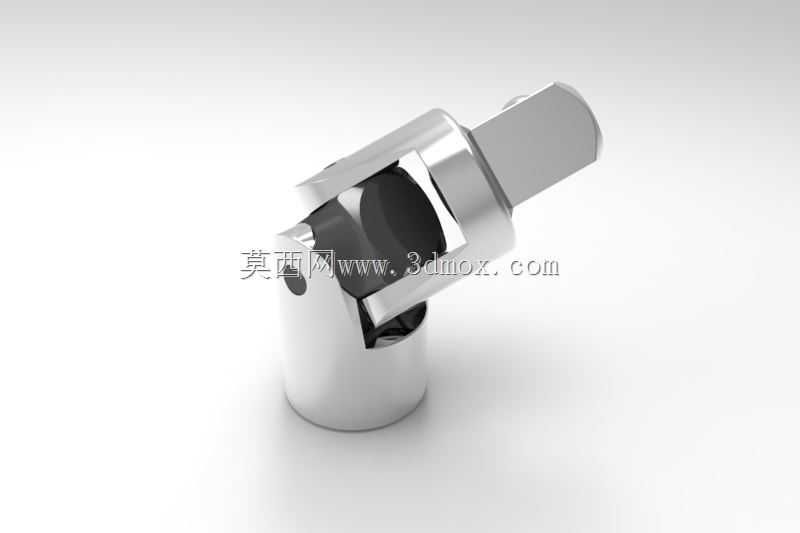

　　在小型传动机构的布局设计中，经常会遇到两轴轴线存在空间夹角、或是运行过程中两轴相对位置会发生小幅偏移的工况，这时候刚性联轴器无法补偿角度与位移偏差，很容易在轴端产生附加弯矩，轻则加剧轴承磨损，重则出现轴件断裂、传动卡死的故障，这类场景下十字轴式万向节就是非常成熟的传动解决方案。本次建模的这款小型万向节，主要面向小扭矩传动场景设计，常见于小型操作台的进给机构、便携设备的动力传递、轻工机械的联动结构、小型农机的操纵传动链路中，也可用于教学演示教具的传动结构搭建，适配的轴径范围覆盖常见的6-12mm光轴连接需求，整体结构紧凑，不需要额外预留过大的安装空间。从结构设计逻辑来看，这款万向节采用经典的十字轴铰接结构，

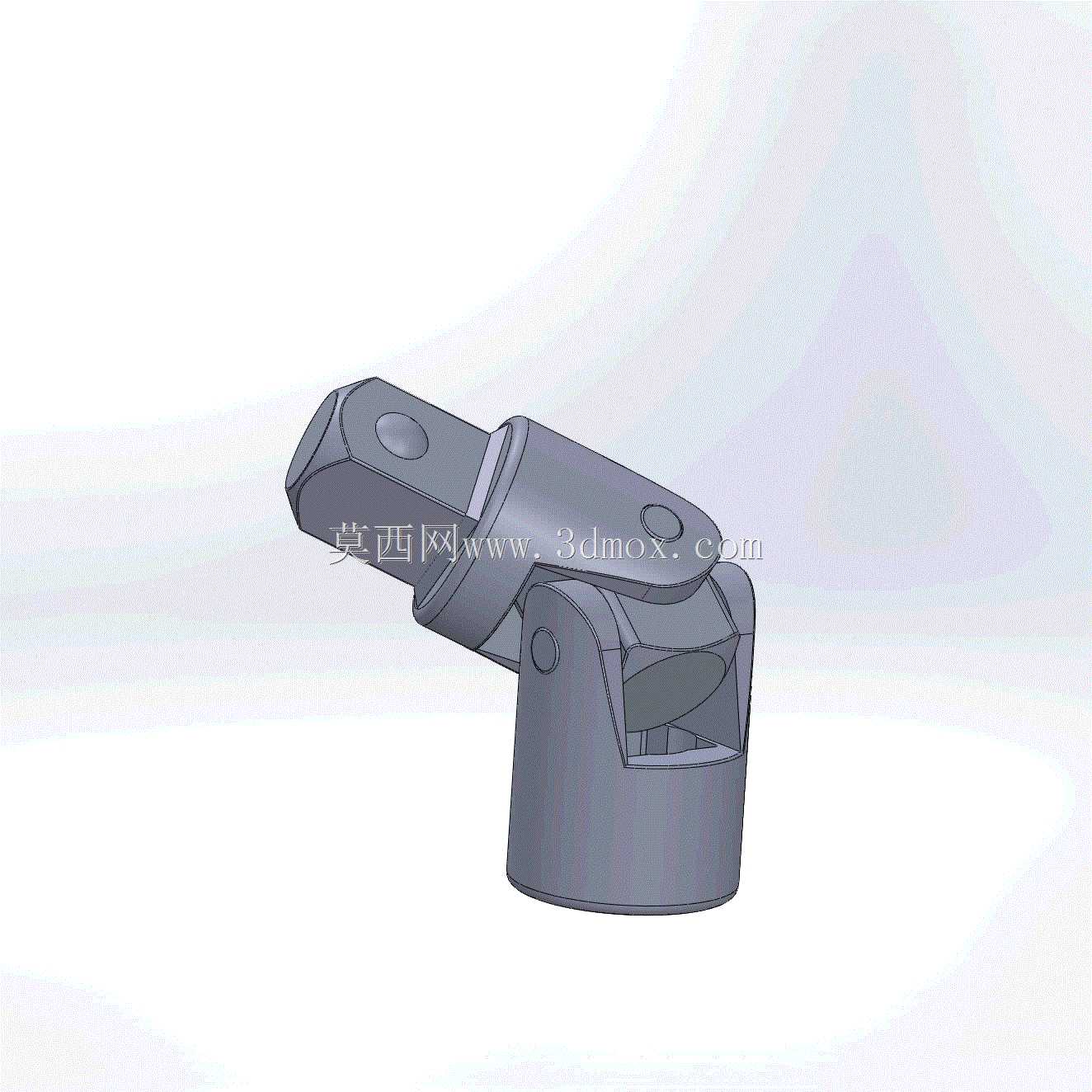

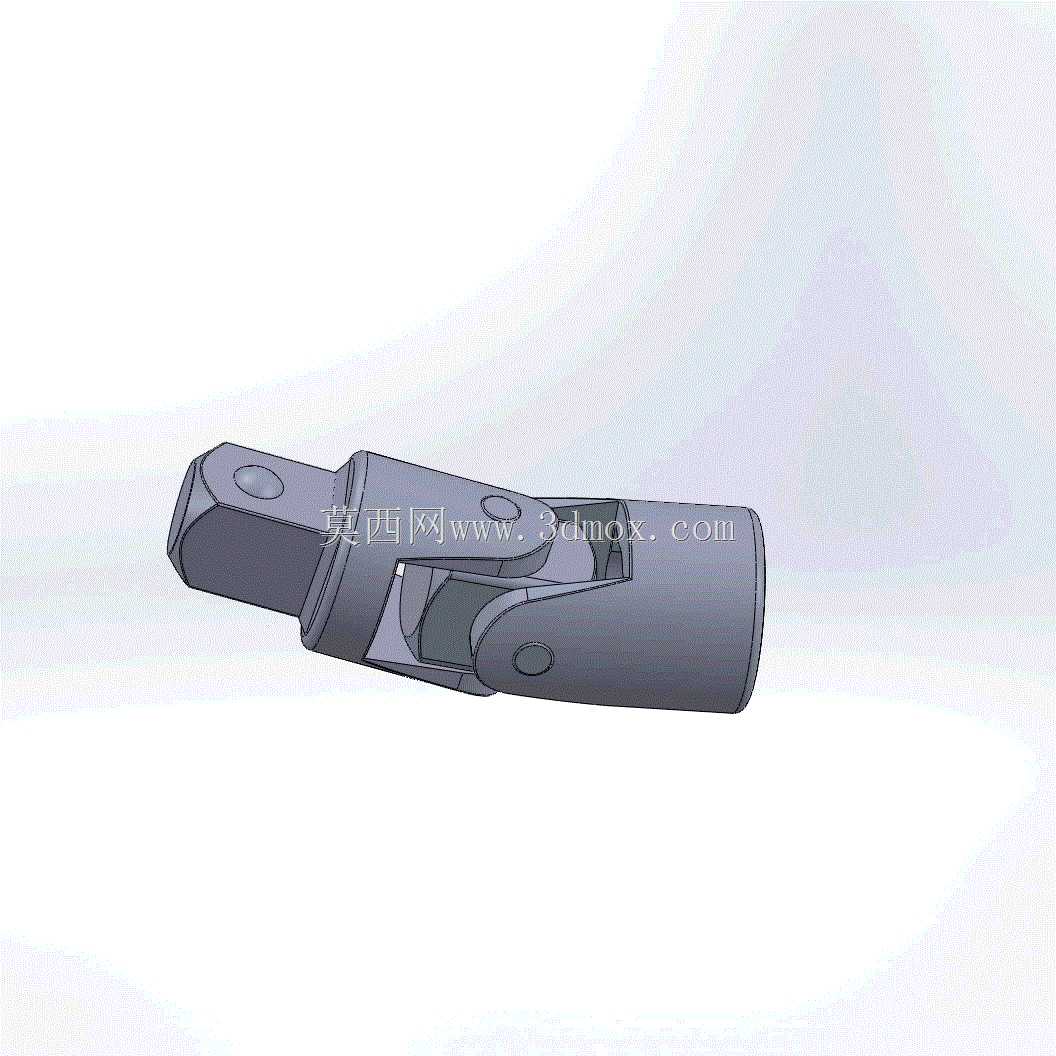

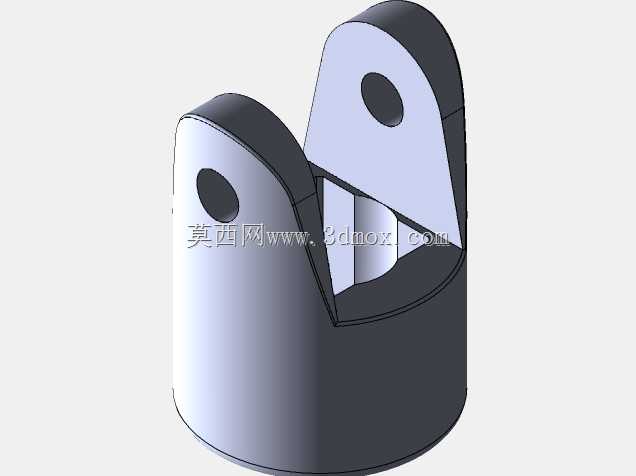

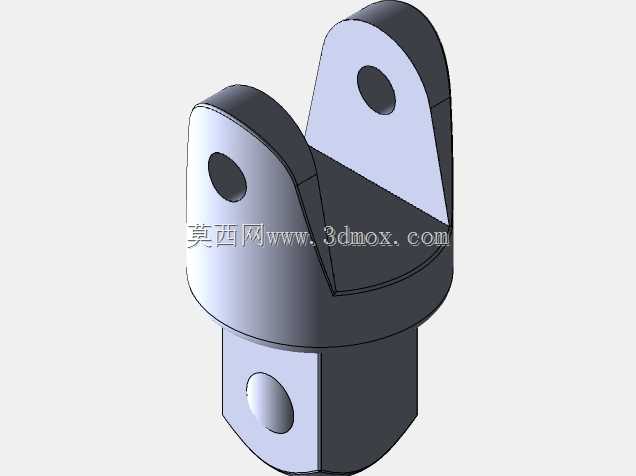

　　两端分别为主动端连接头与从动端连接头，主动端设计为带扁位的插入式轴头，可直接插入配套的轴套孔内，通过扁位传递扭矩，避免平键连接带来的应力集中问题，也能简化配套轴孔的加工工序；从动端为带销孔的套筒结构，可直接套在待连接的轴端，通过横向穿装圆柱销实现轴向与周向固定，安装时不需要复杂的对中操作，允许两轴之间存在最大30度的空间夹角，在夹角范围内传动过程中可以灵活摆动，不会出现卡滞。十字轴作为核心传力部件，四个轴颈分别与两端叉头的安装孔配合，建模时特意在轴颈与孔的配合面预留了合理的间隙，既保证转动时的灵活性，也不会因为间隙过大导致传动回差超标，实际生产中这个位置通常会加装含油轴承或是铜套，降低长期转动的磨损量，延长部件使用寿命。

　　从安装边界来看，这款万向节整体收拢状态下的轴向长度较短，当处于最大摆角状态时，径向最大轮廓尺寸不会超过两端套筒外径的1.2倍，布局时只需要在铰接位置预留足够的摆动空间即可，不需要额外设计避让结构；两端连接部位的同轴度公差可以适当放宽，相比刚性联轴器降低了安装调试的精度要求，对于小型设备的装配环节非常友好，能够有效减少装配工时。在实际功能表现上，这款万向节可以在两轴不同轴的状态下稳定传递旋转运动与扭矩，运行过程中可以实时补偿两轴之间的角度偏移与小幅轴向窜动，避免因为安装误差或是机架受力变形导致的传动卡滞问题。需要注意的是，单个十字轴万向节在有夹角的传动状态下，从动轴的转速会存在周期性波动，夹角越大波动幅度越明显，

　　如果是对转速均匀性要求较高的场景，可以采用成对安装的方式，通过两个万向节的相位差抵消转速波动，实现等速传动，这一特性在建模时也保留了足够的扩展空间，两端的接口尺寸统一，可以直接串联使用。从结构细节来看，所有的棱边都做了小倒角处理，既避免热处理时的应力集中，也能防止安装过程中划伤操作人员，叉头部位的壁厚经过受力校核，在额定扭矩下不会出现叉头张开、断裂的问题，十字轴的轴颈根部做了圆角过渡，减少应力集中带来的断裂风险。这类小型万向节不需要额外的润滑维护通道，采用脂润滑即可满足长期使用需求，适合在转速不高、扭矩不大的传动场景下使用，相比波纹管联轴器、膜片联轴器这类柔性联轴器，它的角度补偿能力更强，抗冲击载荷的表现更好，在有小幅振动的工况下使用寿命更长。建模过程中完全按照实际加工的工艺逻辑搭建特征，所有的孔位、倒角、配合面都符合机械加工的常规要求，没有出现无法加工的倒扣或是薄壁结构，导出的模型可以直接用于工程图生成、装配干涉检查、运动仿真模拟，也可以作为选型时的尺寸参考，帮助设计人员快速完成传动链路的布局，减少重复建模的工作量。在做机构运动仿真时，可以给十字轴与叉头的配合面添加旋转副约束，模拟不同夹角下的传动状态，验证运动过程中是否会与周边结构发生干涉，提前排查布局缺陷。
