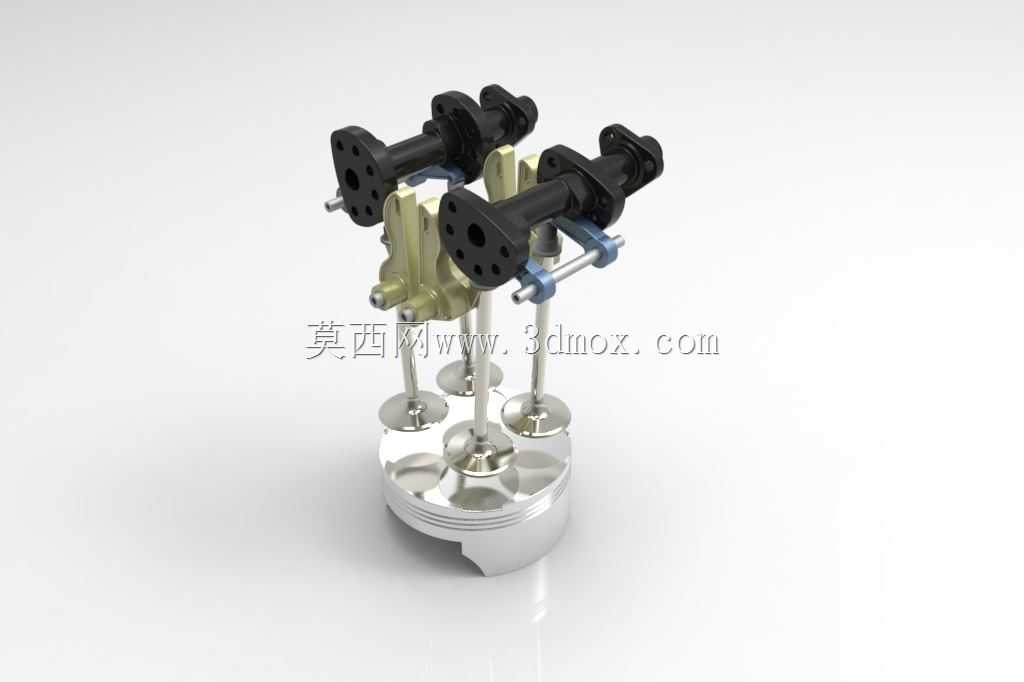

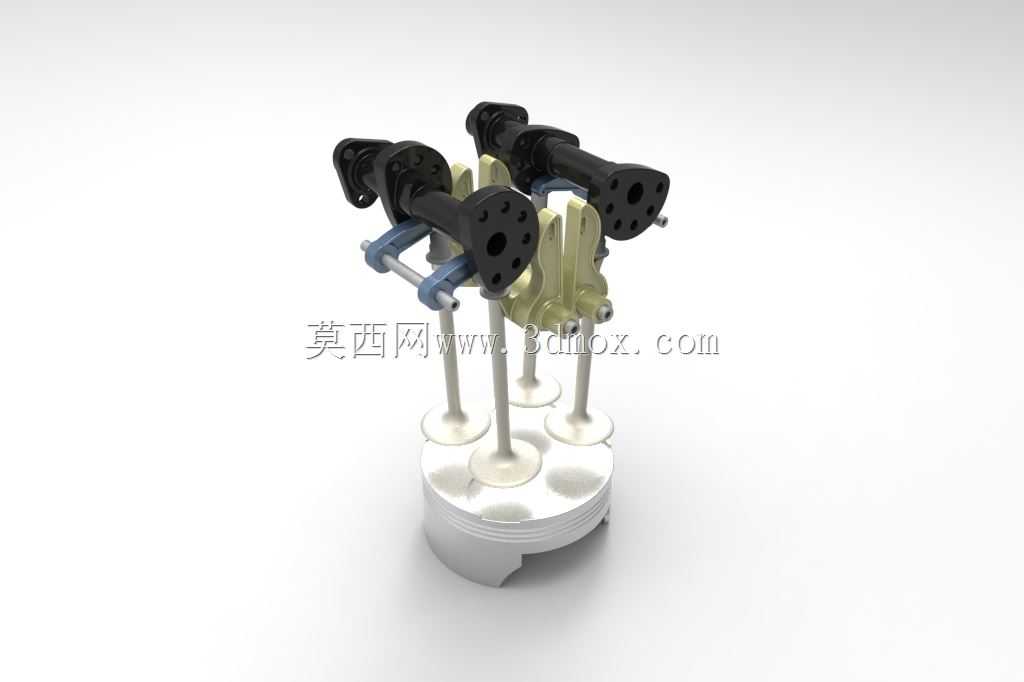

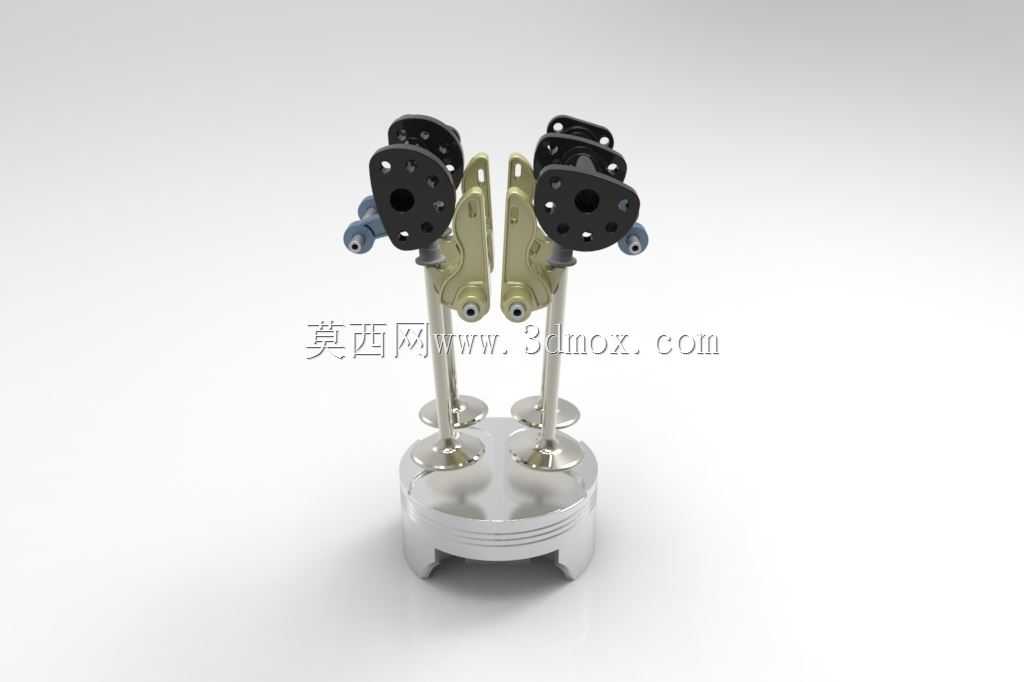

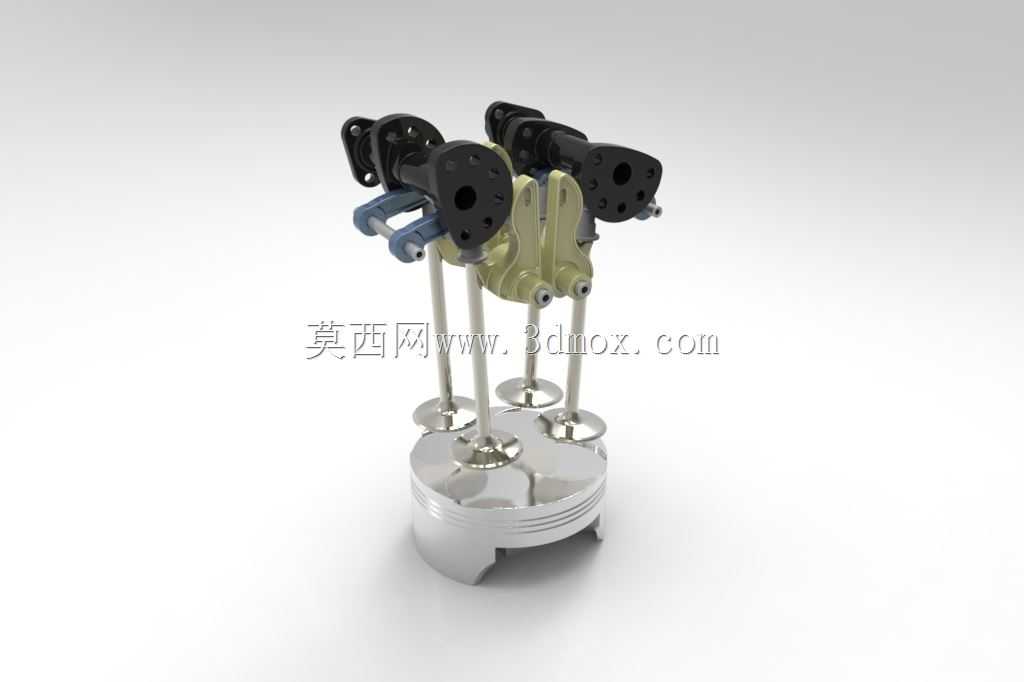

内燃机活塞与进排气阀组装配结构

　　这套装配结构核心覆盖内燃机往复运动与配气动作的核心执行段，日常做动力总成逆向、教学演示模型搭建时，常把这段作为拆解内燃机工作逻辑的核心载体——毕竟活塞的往复直线运动、气门的定时开闭配合，是四冲程循环完成进气、压缩、做功、排气全过程的基础，不管是小排量通用汽油机、摩托车动力单元还是小型柴油机的对应区段，核心结构逻辑都和这套模型的装配关系高度契合。

　　从实际工况适配角度看，活塞本体采用了典型的铝合金压铸成型结构设计，裙部预留了活塞环的安装槽位，三道环槽分别对应气环与油环的安装边界，气环负责密封燃烧室高压燃气，避免做功冲程压力下窜入曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞顶部的凹坑造型匹配对应燃烧室的挤流形状设计，能在压缩冲程终了时引导缸内气流形成合理涡流，提升油气混合均匀度，这部分的曲面造型在建模时需要严格匹配缸盖燃烧室的对应轮廓，否则会直接影响压缩比参数，造成动力输出异常或者爆震风险。

　　和活塞直接相连的连杆小头通过活塞销完成铰接，连杆杆身采用了工字形截面设计，在保证结构强度、能承受做功冲程爆发压力传递的同时，尽可能降低往复运动件的整体质量，减少高转速工况下的惯性力载荷。连杆大头端对应连接曲轴曲柄销的部分在这套模型里做了简化展示，但配合段的轴孔同轴度、端面跳动公差要求在实际加工中属于关键管控项，一旦公差超标会直接造成运转异响、轴瓦偏磨等故障。

　　上部的气门组件包含进气门与排气门两类零件，气门杆部与气门导管的配合间隙控制在微米级，既要保证气门上下往复运动顺畅无卡滞，又要避免间隙过大造成导向失准、气门密封面偏磨漏气。气门弹簧采用了等节距圆柱螺旋弹簧设计，装配后提供的预紧力能保证气门在关闭状态下紧密贴合气门座圈，同时在凸轮轴驱动气门开启后，能快速带动气门回位落座，防止高转速下气门出现飞脱现象，造成活塞与气门运动干涉撞损。弹簧上下端的弹簧座与气门锁片结构在模型里做了等比例还原，锁片的锥形卡接结构是气门组件装配的核心限位结构，安装时需要保证两片锁片的卡入深度一致，否则会造成气门受力不均，运转过程中出现脱落风险。

　　从安装边界来看，整套组件的径向尺寸完全匹配对应缸径的气缸内壁安装要求，活塞裙部的椭圆型线设计是为了适配热态工况下活塞的热膨胀量，避免冷态间隙过大造成敲缸、热态膨胀后活塞卡滞在缸内。气门组的顶部安装位置对应缸盖的气门座圈、凸轮轴安装位的相对坐标，建模时已经预留了气门升程的运动空间，活塞运动到上止点时，活塞顶面与气门打开后的最低位置之间保留了足够的安全间隙，避免不同工况下因零件热膨胀、运动惯性形变造成活塞撞气门的致命故障。

　　在实际工程应用中，这套结构的数模常被用于做运动仿真验证，通过给曲轴添加旋转驱动，就能模拟不同转速下活塞的往复运动规律、气门的开闭时序配合，验证配气相位设计是否合理，是否存在进排气门叠开角过大造成的废气倒灌、或者气门开启持续时间不足造成进气不充分排气不彻底的问题。同时也可以基于这个数模做有限元分析，校核活塞在最高爆发压力下的结构强度、连杆的疲劳安全系数、气门弹簧的共振转速区间，为后续的零件结构优化、材料选型提供数据支撑。对于刚接触动力机械结构的设计人员来说，拆解这套装配模型能快速理清内燃机核心运动件的配合逻辑，避免在整机设计时出现运动干涉、公差匹配不合理的低级错误。
