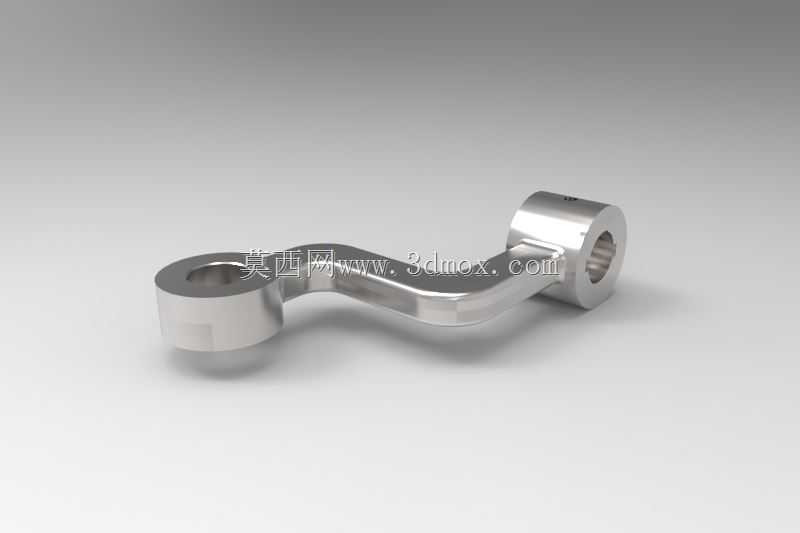

这款偏心双孔连接构件,是小型传动机构里承担动力换向、行程偏移的核心受力零件,日常在小型通讯设备调角机构、便携工具锁止结构、轻型自动化执行端的连杆组里都能见到它的应用场景。从结构设计逻辑来看,两端的同轴孔位是核心安装基准,孔内壁预留了标准的轴件配合公差,可直接适配对应直径的圆柱销轴,装配时不需要额外做衬套扩孔处理,孔端做了微小的倒角去毛刺处理,既方便销轴快速导入装配,也能避免装配过程中孔口锐边刮伤销轴表面的防锈层。中间的连接臂采用偏心偏移设计,偏移量经过受力校核,既满足传动过程中需要的行程偏移量,也不会因为臂身过长导致受力时产生过大的挠度变形,臂身的过渡曲面全部采用大圆角顺滑衔接,没有直角应力集中区域,在承受交变载荷的时候,
能有效分散应力集中点,避免长期往复运动后出现疲劳断裂的问题。从安装边界来看,两端孔的中心距是这个零件最核心的安装尺寸,直接决定了配套连杆机构的行程范围,设计时已经将中心距公差控制在普通传动级精度范围内,适配大部分不需要超高定位精度的轻型传动场景;零件整体厚度统一,安装时不需要额外调整垫片来补偿轴向间隙,两端孔的端面都做了平面度处理,和配套的轴肩、挡圈贴合时不会出现偏斜,能保证传动过程中连杆运动轨迹不发生偏移。材质选用常规的结构钢即可满足使用需求,表面做镀锌钝化处理就能应对常规室内使用场景的防锈要求,如果是用在户外潮湿环境,也可以更换为不锈钢材质或者做表面喷塑处理,不需要调整整体结构尺寸。在实际装配场景中,这个零件通常和销轴、
复位弹簧、锁止卡扣配合使用,比如在便携通讯设备的翻盖支撑结构里,它可以把翻盖的旋转运动转化为锁舌的直线伸缩运动,依靠偏心距的设计,能在翻盖转动到指定角度时自动完成锁止,不需要额外增加锁止弹片;在小型手动工具的传动组里,它可以把手柄的往复摆动转化为工作端的旋转进给,偏心距的大小直接决定了每次扳动手柄的进给量,设计时可以根据实际需要的进给行程调整两孔的中心距,不需要改变两端孔的直径和臂身的截面尺寸,就能适配不同规格的同系列工具。从建模逻辑来看,这个零件的建模过程完全遵循机械加工的工艺顺序,先绘制两端孔的中心定位线,确定偏心距后绘制两端的外圆轮廓,再绘制中间连接臂的截面轮廓,做拉伸凸台后切除两端的安装孔,最后对所有锐边做倒圆角处理,
建模过程中所有的特征都完全对称于臂身的中心平面,后续如果需要调整偏心距,只需要修改两孔的中心距尺寸,其余特征都可以自动更新,不需要重新绘制草图,能大幅提高同系列零件的改型设计效率。零件的臂身截面采用等厚度的矩形截面,截面尺寸经过抗弯强度校核,在承受额定传动载荷时,臂身的最大弯曲变形量控制在允许范围内,不会因为变形导致两端孔位的同轴度超差,也不会出现运动卡滞的问题。在实际选型替换时,只需要确认两端安装孔的直径、两孔中心距、零件整体厚度这三个核心尺寸,就可以直接替换同类型的连接曲柄,不需要修改周边配套零件的尺寸,适配性较强。
