带减震支架重型工业脚轮结构设计

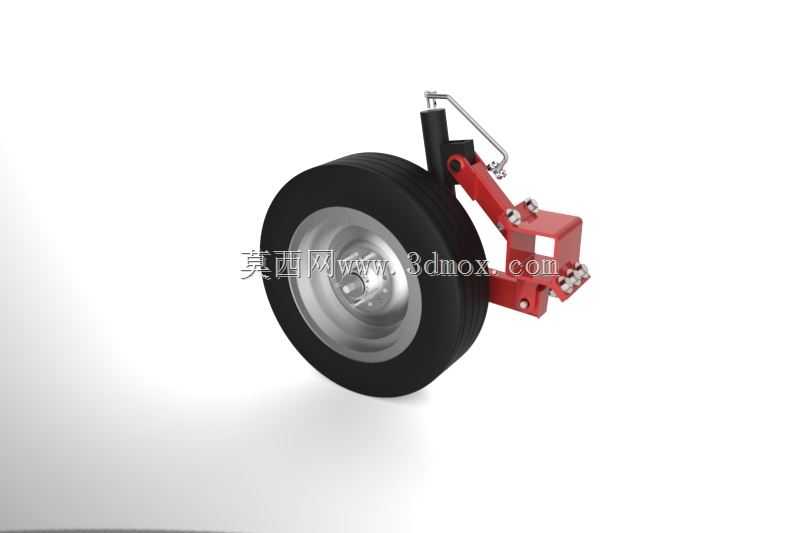

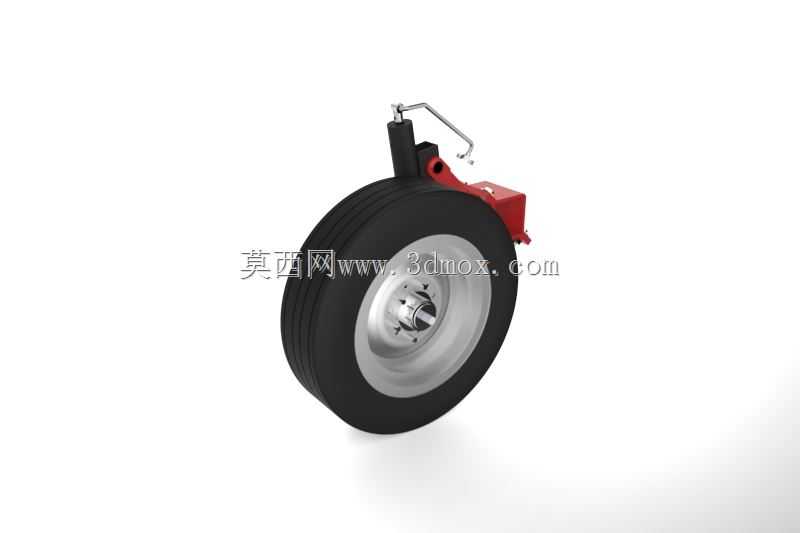

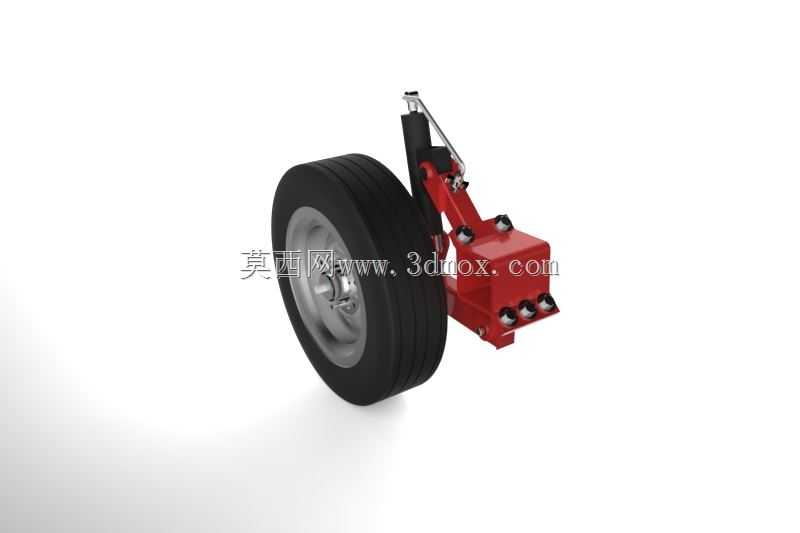

　　这款带减震支架的重型脚轮，主要面向工业重载移动设备的行走支撑场景，常见于车间重型转运工装、大型移动作业平台、非标自动化设备移动基座、仓储重型货架移动单元等工况，可在设备移位过程中承担垂直载荷，同时缓冲地面不平整带来的冲击，避免设备内部精密元器件受震动损伤，也能降低移动过程中的噪音，改善车间作业环境。从结构设计来看，整个轮组分为橡胶轮胎、金属轮毂、减震摇臂、液压阻尼杆、安装基座五个核心部分，轮胎采用高耐磨橡胶材质，胎面做了多道环形防滑槽设计，在环氧地坪、水泥地面、钢板地面等常见工业地面都能保持足够摩擦力，避免重载起步或转向时出现打滑；轮毂为一体铸钢材质，中心配置深沟球轴承，内孔与轮轴采用过渡配合，轮轴两端加装轴用挡圈限位，

　　防止长期运行后轮轴窜动脱出。减震部分采用摇臂式结构，摇臂与安装基座之间通过铰接销轴连接，液压阻尼杆两端分别铰接在摇臂和基座上，当轮组经过地面凸起或凹陷时，摇臂可绕铰接点小幅摆动，阻尼杆提供线性阻尼力，吸收冲击能量，避免刚性碰撞导致的支架变形或轮胎爆胎，相比普通弹簧减震结构，液压阻尼的减震行程更线性，不会出现弹簧反复弹跳的问题，重载下的稳定性更优。安装基座为整体焊接箱型结构，基座上预留了四个螺栓安装孔，孔位按照通用重型脚轮的安装尺寸规范设计，可直接适配市面上多数标准设备底座的安装孔距，不需要额外做转接板加工；基座与摇臂的铰接位置加装了耐磨铜套，减少长期转动带来的磨损，铜套上设计有注油孔，可定期加注润滑脂延长使用寿命。外形尺寸方面，

　　轮体直径适配150-200mm的重载工况，单轮额定承重可覆盖500-800kg区间，整个轮组安装后总高度控制在280mm以内，安装孔的横向、纵向孔距均为100mm，安装螺栓采用M16规格即可满足强度要求；轮组的转向部分预留了推力轴承安装位，可根据使用需求选配定向或万向结构，万向结构的转向中心与轮体中心偏移量控制在35mm，转向时的阻力更小，重载下转向操作更轻便。设计过程中重点考虑了恶劣工况的适应性，所有金属结构件表面都做了喷塑防锈处理，阻尼杆的活塞杆部分加装了防尘护套，避免车间内的铁屑、粉尘进入阻尼杆密封件导致漏油失效；轮胎的橡胶配方中添加了抗老化成分，长期在有少量切削液、机油滴落的车间地面使用也不会出现过快腐蚀开裂的问题。

　　在实际选型匹配时，需要注意单轮承重需按照设备总重量的1.5倍安全系数核算，四个轮组的总承重需预留足够冗余，避免单个轮组过载导致结构损坏；如果设备需要在有坡度的地面使用，可选配带刹车结构的版本，刹车块采用金属摩擦片，抱紧轮胎胎面，刹车力可满足5度坡度下的驻车要求，不会出现溜车问题。整个轮组的结构建模完全按照实际加工工艺搭建，焊接位置预留了合理的焊角尺寸，机加工面的公差标注符合通用机械加工精度要求，所有铰接位置的配合间隙都控制在0.1-0.2mm之间，既保证转动灵活，又不会出现过大旷量导致的运行晃动。
