机加工用手动台虎钳结构设计方案

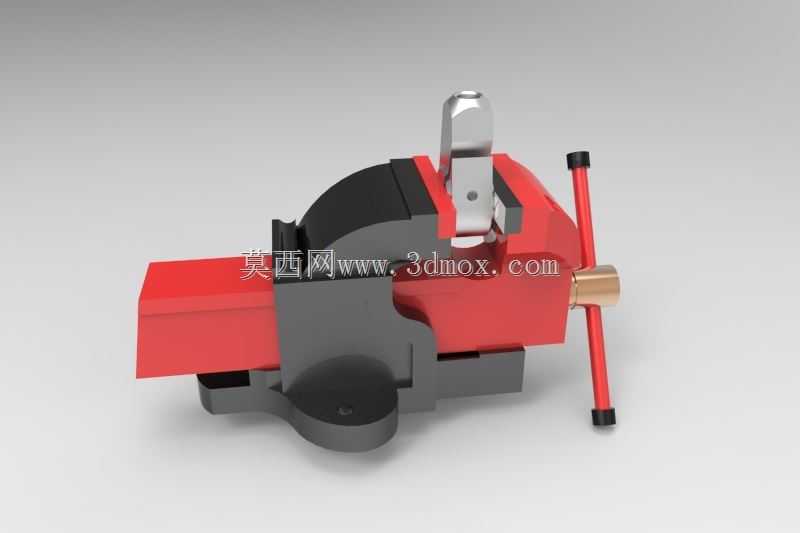

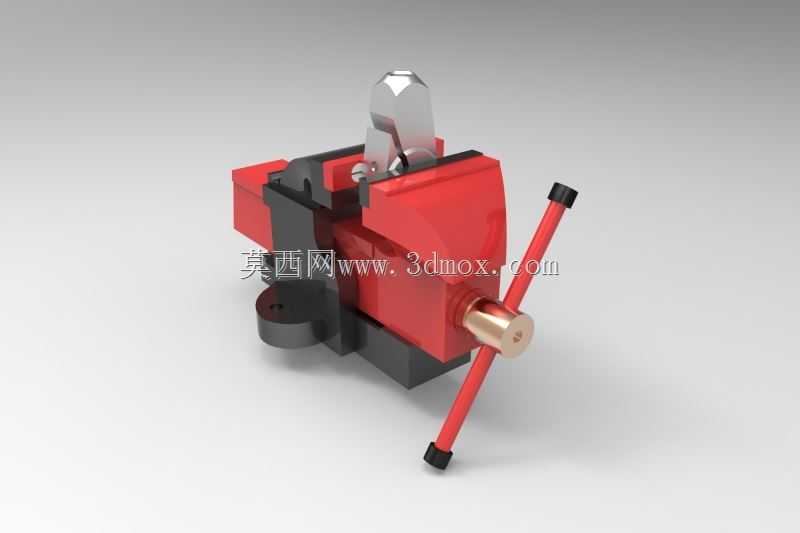

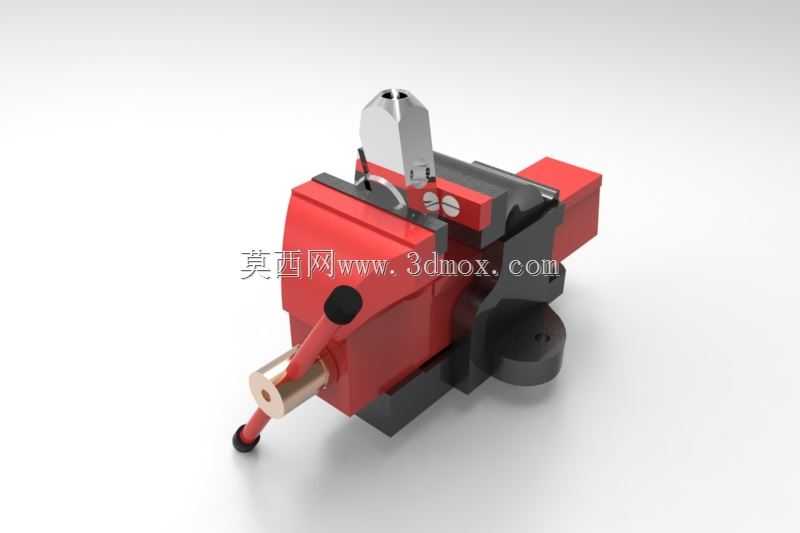

　　在常规机加工、钳工装配、小型工件修配场景中，台虎钳是工位上不可或缺的基础夹持工装，这套手动虎钳的结构设计完全围绕一线操作的实际需求展开，没有冗余的装饰性结构，每一处几何特征都服务于夹持稳定性与操作便利性。从实际安装边界来看，该虎钳底座采用带定位孔的回转式结构，可通过螺栓固定在标准钳工台或机床工作台T型槽上，底座回转副预留了锁紧扳手的操作空间，安装时不需要额外预留过大的周边间隙，常规工位台面只要留出比底座轮廓单边宽50mm的操作空间，就能满足扳手转动、工件上下料的空间需求，整体安装高度控制在150mm以内，不会因为工装过高导致操作时手臂抬升幅度过大，适配多数站姿操作的钳工工位、台钻工位、轻型铣削工位的人机尺寸要求。

　　从功能特性层面看，这套虎钳采用丝杠副传动的夹紧结构，活动钳身与固定钳身的配合面采用燕尾导轨结构，导轨配合间隙预留了0.02-0.05mm的调整余量，长期使用出现磨损后可通过侧面的镶条调整配合精度，避免夹持工件时出现钳口上翘、工件偏移的问题。钳口部位设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身上，当齿面磨损到夹持力不足时，不需要更换整个钳身，仅需拆卸更换钳口板即可恢复夹持性能，大幅降低工装维护成本。丝杠端部设计了穿装加力杆的通孔，配套的红色加力杆采用滚花销轴限位，不会从丝杠孔中滑脱，常规手动施加的夹紧力即可满足普通钢材、有色金属工件的铣削、锉削、钻孔、攻丝等工序的夹持需求，当需要更大夹紧力时，可在加力杆端部套入套管增力，但设计时已经在丝杠强度校核阶段预留了1.5倍的安全系数，避免过载导致丝杠弯曲、螺纹滑牙。

　　设计思路上完全遵循工装设计的实用性优先原则，固定钳身与活动钳身的主体采用铸铁材质对应的结构壁厚设计，主体壁厚均匀，避免铸造时出现缩孔、应力集中的问题，丝杠采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，长期反复夹紧松开的工况下磨损更均匀，使用寿命更长。钳身的排屑空间做了开放式设计，钻孔、铣削产生的切屑不会堆积在导轨配合面内，日常维护只需要用毛刷清理即可，不需要频繁拆解钳身清理积屑。底座的回转结构采用360度刻度盘设计，需要加工斜孔、斜面时，可松开底座锁紧手柄转动钳身到对应刻度位置后锁紧，不需要二次装夹找正工件，能有效减少辅助装夹时间，提升小批量加工的效率。

　　从实际应用场景延伸来看，这套虎钳不仅适用于传统钳工工位，在小型加工中心的辅助工位、实训教学的金工工位、家电维修的拆装工位、模具修配的研配工位都能适配，夹持范围覆盖了从几毫米的小型销类零件到百余毫米的中小型结构件，钳口的平行度在设计时控制在0.03mm/100mm以内，夹持规则工件时不会出现工件倾斜的问题，针对不规则工件，也可以通过更换软钳口、加装定制钳口夹板的方式实现异形件的稳定夹持。整体结构没有采用复杂的液压、气动元件，完全依靠手动机械结构实现夹紧功能，不存在气动液压元件的泄漏、维护问题，在没有气源、电源的野外维修场景、临时作业场景也能正常使用，对使用环境的适应性极强。在建模过程中，所有配合面都做了公差匹配，导轨面、丝杠安装孔、钳口安装面的形位公差都按照工装夹具的通用精度要求设定，活动钳身的行程满足常规工件的夹持需求，最大开口尺寸适配多数中小型零件的加工需求，丝杠的导程设计兼顾了夹紧速度与夹紧力，空程移动时转动一圈活动钳身前进的距离合适，不需要转动多圈就能靠近工件，夹紧阶段的力臂匹配合理，操作人员不需要施加过大的手动力就能获得足够的夹持力。
