海洋用旋转式液压执行器结构设计

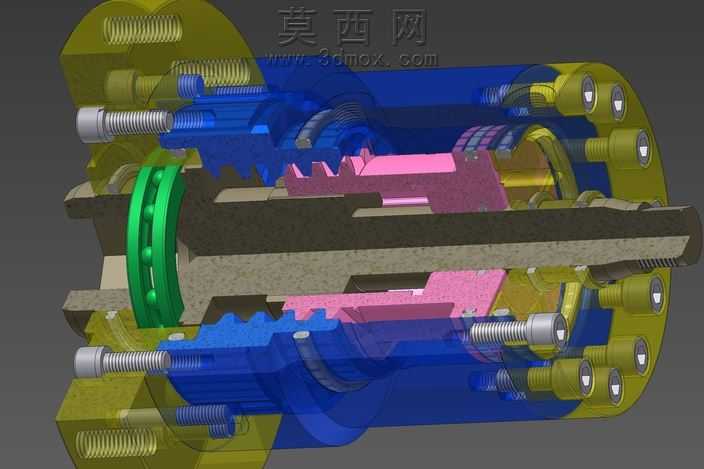

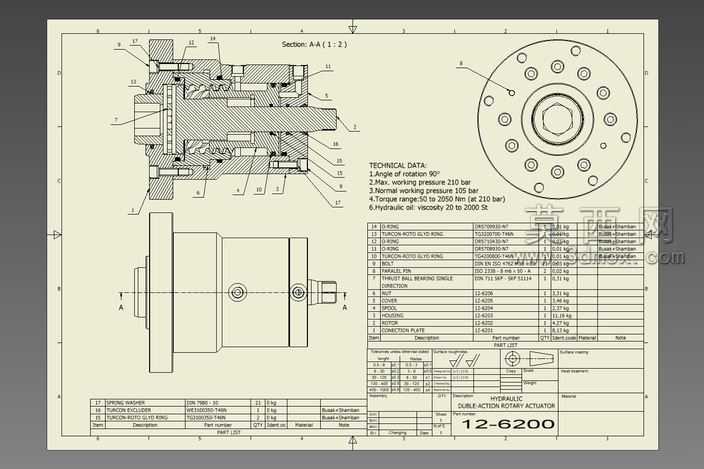

本作品为适用于海洋工况的双作用旋转液压执行器三维模型，建模过程严格遵循液压元件设计规范，先通过二维工程图提取核心尺寸参数，在三维建模环境中自底向上完成各零件的特征构建：首先搭建内部核心的转子与输出轴组件，精准绘制花键啮合结构、轴肩定位特征，确保扭矩传递路径的结构合理性；其次完成缸体、端盖、密封沟槽的建模，针对海洋工况的防腐密封需求，在端盖与缸体配合面、轴伸位置预留符合标准的密封件安装槽，逐一绘制各油口的通径、连接螺纹特征，保证液压油流道的通畅性与连接密封性；随后完成内部弹簧、限位销、紧固件等附属零件的建模，还原弹簧的预压缩结构、限位销的定位角度，匹配210度旋转行程的机械限位设计。材质配置上，针对海洋高盐雾腐蚀环境，为缸体、端盖等承压壳体零件赋予船用防腐铝合金材质参数，输出轴、转子等受力零件赋予高强度调质不锈钢材质，密封件赋予耐油耐海水腐蚀的丁腈橡胶材质，紧固件赋予双相不锈钢材质，同时为各配合面设置对应的表面粗糙度视觉表现，区分加工面与非加工面的质感差异。渲染阶段采用正交视角搭配局部剖视展示方案，既呈现执行器的外部安装法兰、轴伸接口的整体外形，也通过剖面视图清晰展示内部油道走向、活塞与转子的配合结构、弹簧复位组件的排布，同时附带参数表区域标注额定工作压力210bar、最大扭矩、适用液压油粘度范围等核心技术参数。设计过程中重点考量海洋工况的特殊需求，优化了壳体的壁厚分布以承受深海环境的外压，调整了密封结构的压缩量适配温度变化带来的材质形变，所有安装孔位、连接尺寸均匹配海洋液压系统的通用安装标准，可直接用于海洋液压系统的方案设计、工况模拟与装配校验，模型完整还原了产品的装配关系与运动逻辑，可直接导入仿真环境完成旋转动作、扭矩输出的运动学仿真验证。
