适用于FDM打印的Dropcam重载防护外壳结构

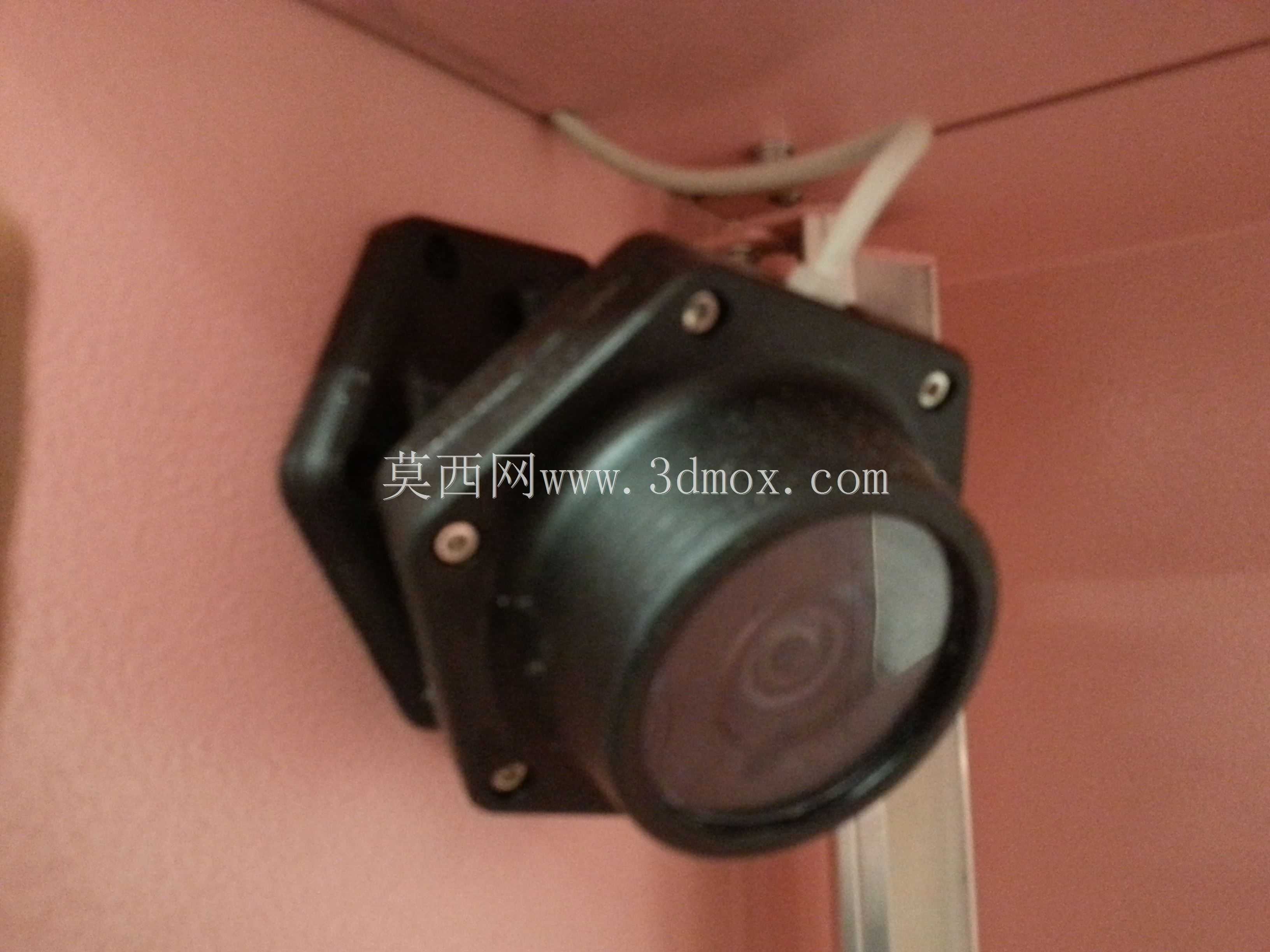

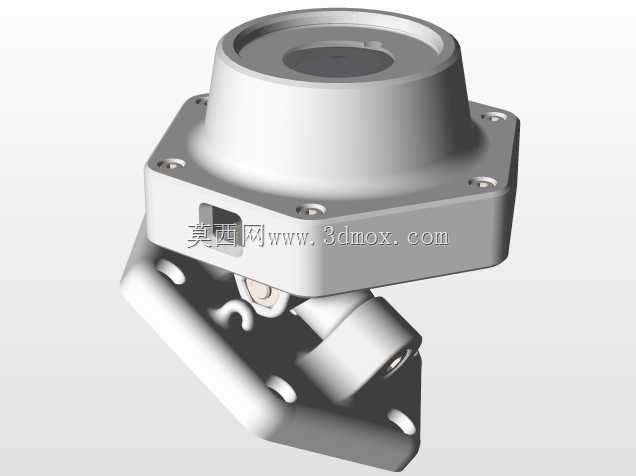

　　这款重载防护结构针对民用监控摄像头的户外、工业场景加装需求设计，核心解决普通消费级监控设备在多尘、有冷却液飞溅、轻度磕碰场景下的防护短板，适配车间设备状态监控、小型加工工位作业记录、户外庭院定点监测等实际使用场景。从结构设计逻辑来看，整体采用方形法兰基座加圆筒镜头舱的组合构型，基座部分预留四个对称分布的沉头安装孔，可直接通过自攻螺丝或膨胀螺栓固定在墙面、设备机架立面、金属支架等平整安装面，安装孔位的中心距按照常规小型监控支架的通用孔距设置，兼容市面多数现成壁挂、吊装支架的安装尺寸，无需额外打孔改孔就能完成适配。镜头舱部分做了内凹式的视窗设计，视窗边缘预留环形密封槽，可嵌入裁切好的透明板材作为镜头保护窗，透明板材可根据使用场景从PP、

　　PET或者有机玻璃中选择，日常室内防尘场景用PP片材即可满足需求，户外防泼水或者有切削液飞溅的车间场景，可选用厚度2mm的有机玻璃，配合硅酮密封胶填充槽体缝隙，能有效阻挡液体、粉尘侵入舱体内部，避免镜头表面沾污、内部电路板受潮短路。舱体与基座的连接采用一体化打印成型结构，减少拼接缝隙带来的密封隐患，内壁预留1.2mm的均匀壁厚，既保证FDM打印时的成型强度，避免薄壁结构打印时出现翘曲、填充不足的问题，也能控制整体打印耗材用量，降低制作成本。内壁还做了适配原摄像头主板与镜头模组的定位卡槽，安装时可直接将原设备的核心部件卡入卡槽，无需额外打胶固定，后期维护拆解也十分方便。考虑到FDM打印的工艺特性，所有转角位置都做了R2的圆角过渡，

　　避免直角位置打印时出现层间结合力不足的问题，同时也能减少应力集中，提升外壳抗磕碰的能力。走线位置从基座上方预留出线缺口，缺口处做了圆弧倒角，避免穿线时割伤线材外皮，安装完成后可通过密封胶封堵出线缺口，进一步提升整体防护等级。视窗位置的内凹深度设置为5mm，既可以避免透明视窗直接突出外壳表面被硬物刮花，也能在视窗外侧形成一定的遮光檐，减少户外强光直射镜头产生的光晕问题，提升监控画面的清晰度。外壳整体的外轮廓尺寸控制在70mm65mm55mm范围内，不会过于突兀占用过多安装空间，同时内部预留的空间足够容纳原摄像头的所有元器件，包括WiFi天线、红外补光灯板，不会因为外壳遮挡影响信号传输与夜间补光效果。在实际使用测试中，

　　将该外壳安装在数控铣床的侧壁位置，用来监控刀具加工状态，配合硅酮密封胶完成所有缝隙封堵后，可有效阻挡切削液与金属粉尘进入，连续使用三个月未出现内部元器件沾污、镜头起雾的问题，相比原设备的塑料外壳，抗磕碰能力提升明显，即使被加工飞溅的细小切屑击中也不会出现外壳开裂的情况。打印时建议采用20%以上的网格填充，基座安装孔位置可适当提升填充率至50%，保证螺丝锁紧时不会出现柱体开裂的问题，打印层厚设置为0.2mm即可满足表面精度要求，无需额外做表面打磨处理，若有更高的外观需求，可在打印完成后对外表面做简单的打磨喷涂。
