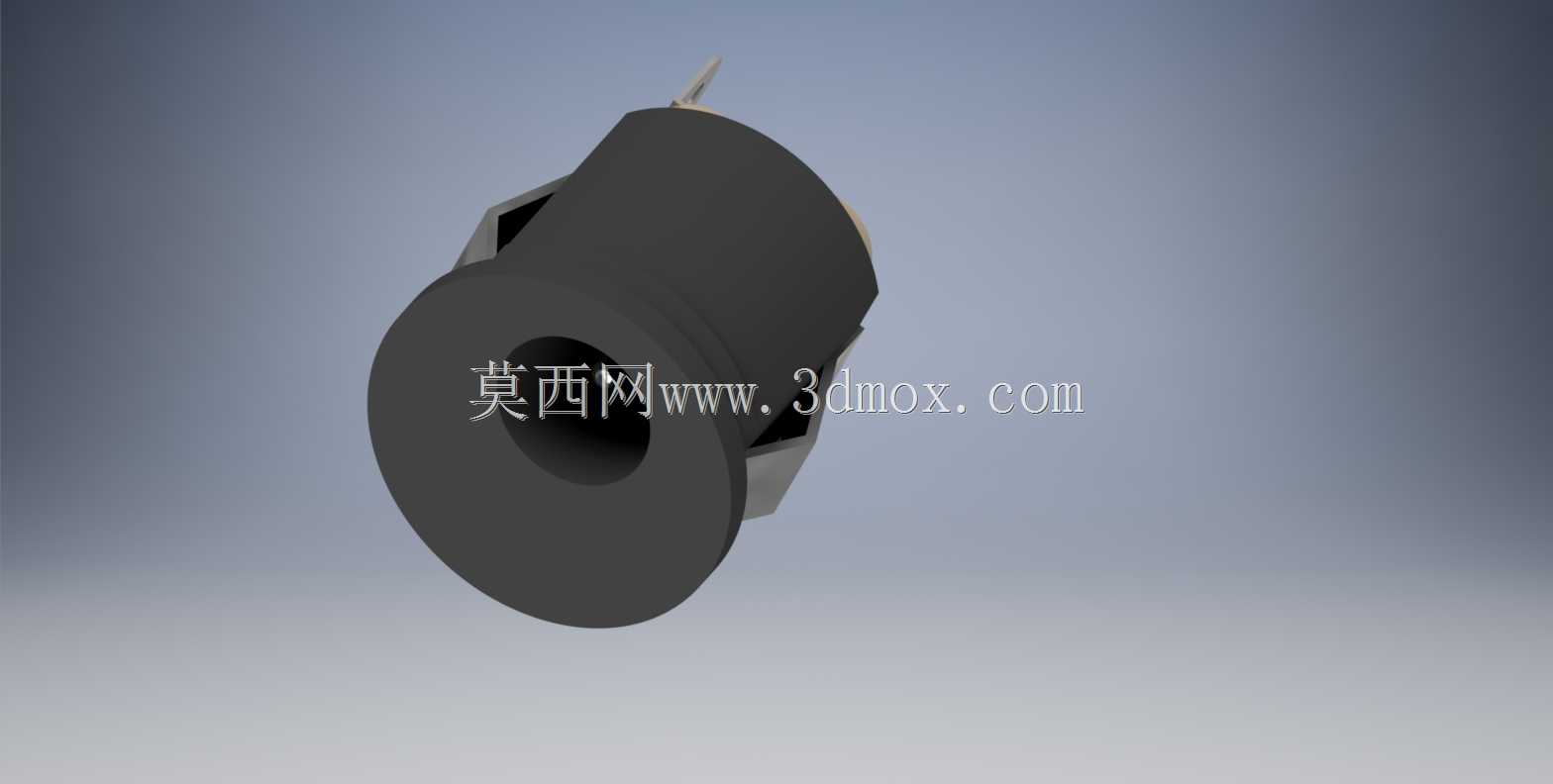

面板安装型DC筒式直流电源插孔结构

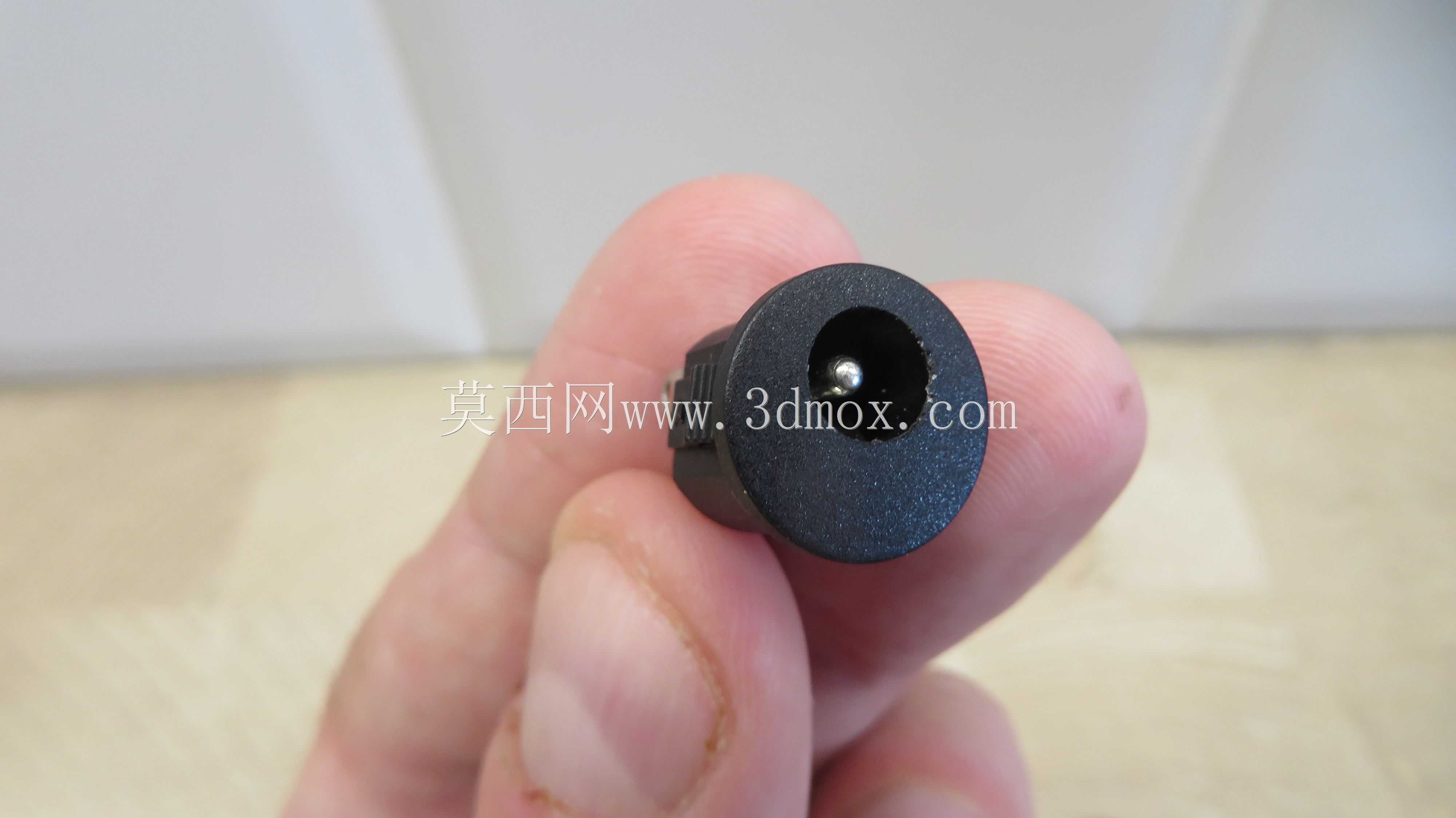

　　在小型消费电子、工业测控终端、便携检测设备的供电链路设计里，板端或面板端的直流输入接口选型，往往是结构工程师容易忽略但直接影响整机装配良率与长期使用可靠性的细节。这款适配1毫米面板厚度的筒式DC插孔，就是针对薄型面板安装场景优化的接插件结构，区别于常规卡扣式DC座，它采用内螺纹配合的锁紧逻辑，能避免设备在频繁插拔电源插头时出现接口松脱、座体移位的问题。

　　从实际应用场景来看，这类接口常出现在手持检测仪器、桌面小型通讯模块、外置传感采集单元的侧面板上，这类设备的外壳面板普遍厚度在0.8-1.2mm区间，常规厚面板适配的DC座安装后会出现背部引脚过高、挤占内部PCB布线空间的问题，而这款结构在设计时就把安装法兰的厚度做了压缩，当面板开孔尺寸匹配时，座体法兰面能完全贴附在面板外侧，不会出现凸起硌手或者凹陷藏污的情况。

　　功能特性上，这款插孔采用内螺纹锁紧结构，安装时从面板背部旋入配套锁紧环即可完成固定，不需要额外打胶或者加设卡扣固定柱，对于小批量打样的设备来说，能减少外壳上的固定结构设计，降低塑胶外壳的开模复杂度。插孔的内接触端采用弹性铜片结构，适配常规5.5x2.1规格的DC公头，插拔寿命能满足日常设备的供电连接需求，同时座体的绝缘外壳采用耐高温的工程塑料注塑成型，过波峰焊时不会出现壳体变形、引脚移位的问题。

　　设计思路层面，这款结构没有采用行业常见的两侧带固定脚的直插式DC座方案，而是把固定结构整合到了座体自身的外螺纹上，这样做的好处是面板开孔只需要加工一个对应直径的圆孔即可，不需要额外加工固定脚对应的避让槽，对于钣金外壳或者薄塑胶外壳来说，加工工序更简单，开孔精度要求也更低。同时考虑到部分设备面板会做丝印或者表面喷涂处理，座体法兰的边缘做了微小的倒角处理，安装后不会刮花面板表面的涂层。

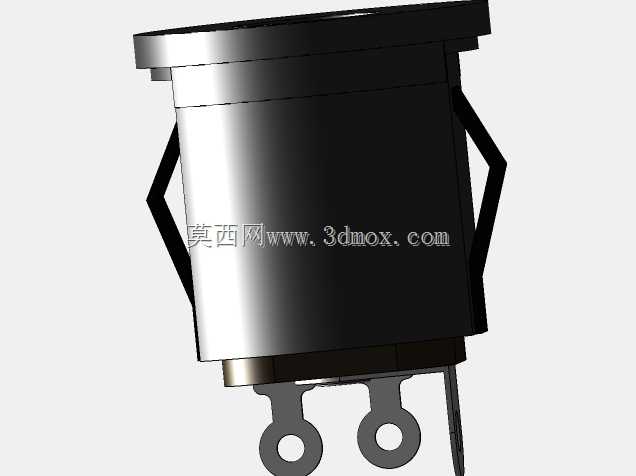

　　尺寸与安装边界上，这款插孔的安装适配面板厚度严格控制在1mm，对应的面板开孔直径需要和座体螺纹段外径做间隙配合，单边间隙控制在0.1mm以内即可保证安装后不会出现晃动。座体背部的焊脚引脚长度做了优化，当PCB板距离面板内表面的距离在3-5mm区间时，焊脚可以直接插入PCB对应的过孔，不需要额外加设引线转接，能减少装配时的焊接工序。需要注意的是，因为采用内螺纹锁紧结构，安装时锁紧环的拧紧力矩不能过大，否则容易导致薄面板出现变形，一般用手拧紧后再用工具轻带1/4圈即可达到足够的固定强度。另外座体的中心插针同心度做了严格控制，公头插入后不会出现偏斜，能避免长期插拔后出现接触不良、打火烧蚀的问题。在内部布线空间规划上，座体背部的外径比前端法兰小2mm左右，给面板内侧的走线预留了足够的避让空间，不会出现线材被座体压住导致绝缘层破损的风险。对于需要做IP等级防护的设备来说，还可以在法兰面和面板之间加装对应尺寸的橡胶密封圈，不需要修改座体结构就能实现基础的防尘防水效果，适配更多户外使用的小型通讯设备场景。
