公共区域自行车停靠支撑车架结构设计

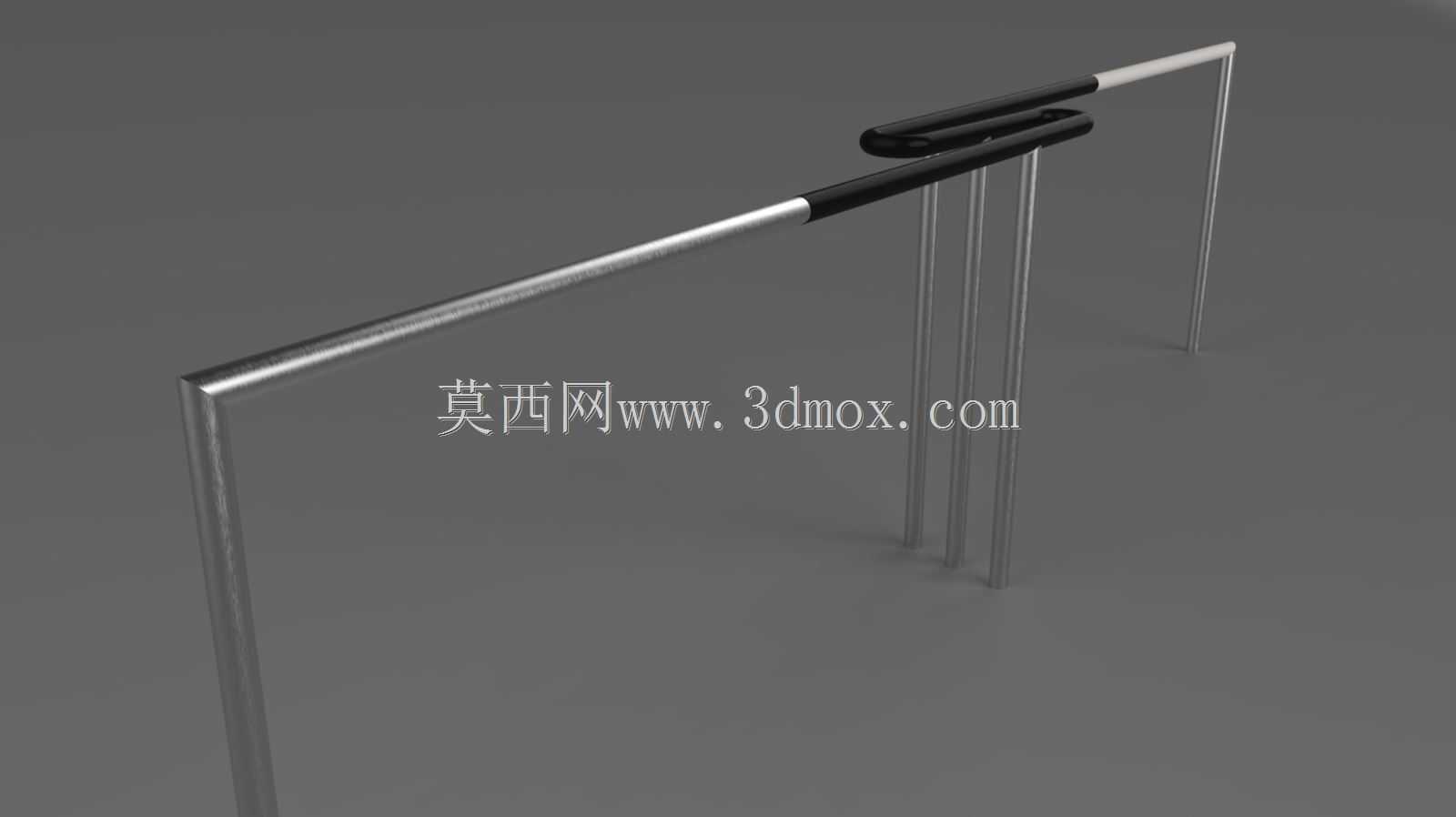

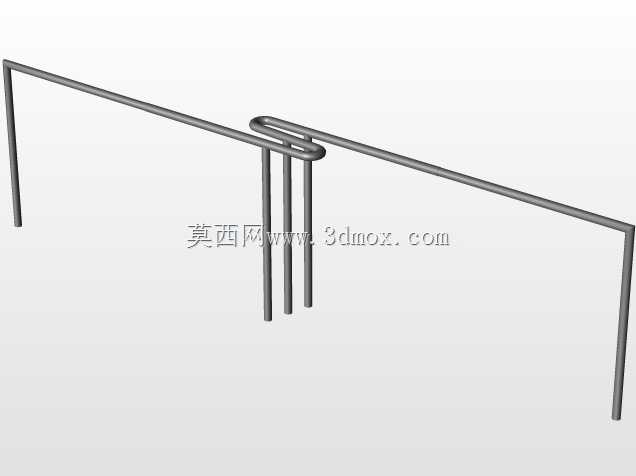

　　这款自行车停靠架的设计，核心围绕城市公共空间非机动车停放的实际痛点展开，日常运维中我们经常遇到传统停车架卡位不足、车辆易倒伏、占用人行通道宽度过大的问题，这款结构在前期方案阶段就把这些现场问题作为核心约束条件。从实际应用场景来看，这类架体主要铺设在商圈出入口、轨道交通站点接驳区、办公园区非机动车停放区、老旧小区楼前空地等区域，这些场景的共性是单位面积内停车需求密度高，行人通行路径与停车区域边界重叠度高，传统斜插式停车架需要预留至少1.2米的车辆进出操作空间，且相邻车辆车把易发生剐蹭，取车时容易带动旁侧车辆倾倒，增加运维人员的整理工作量。这款架体采用高低错位的双杆支撑布局，高位杆与低位杆的垂直高度差经过多轮现场实测确定，

　　刚好适配不同轮径自行车的前轮卡位高度，24寸、26寸、29寸的常规民用自行车、山地车都能通过前轮卡入杆体间隙完成固定，不需要额外的锁具绑定架体，依靠金属杆的侧向限位就能避免车辆侧翻。架体的主体承载杆采用圆管截面设计，相比方管截面，圆管在车辆推入卡位时不会出现棱角剐蹭轮圈涂层的问题，杆体表面的防滑包覆段设置在车轮接触的核心区域，既可以增加金属杆与轮胎橡胶面的摩擦力，减少车辆停放后的滑移量，也能避免金属杆长期暴露在户外出现锈蚀后污染轮胎表面。从安装边界来看，这款架体的单组单元占地宽度控制在0.8米以内，长度方向可根据现场场地条件进行多组拼接，安装时仅需要在硬化地面通过膨胀螺栓固定底部支撑脚，不需要对地面进行大面积开挖，适配水泥地面、

　　透水砖地面、沥青地面等多种常见的户外铺装场景，架体安装完成后，通行侧预留0.6米的人行通道即可满足取放车的操作需求，相比传统停车架能提升约30%的单位面积停车容量。设计过程中我们对架体的受力工况做了多轮仿真验证，当单卡位停靠满载15kg的常规民用自行车时，杆体的最大形变位置出现在高位杆的悬臂端，形变量控制在0.2mm以内，不会出现长期使用后杆体下垂变形的问题，底部支撑腿的受力分散到四个固定点，单个膨胀螺栓承受的剪切力远低于常规M10膨胀螺栓的额定载荷，即使遇到大风天气或者车辆轻微碰撞，架体也不会出现移位、倾覆的问题。在功能细节上，架体相邻卡位的间距经过反复调整，既保证相邻车辆停放后车把不会发生干涉，也不会出现间距过大浪费空间的问题，

　　杆体端部做了圆弧收边处理，没有突出的尖锐棱角，避免行人通行时发生磕碰划伤，中间的连接横杆除了增强整体架体的结构刚性外，还可以作为临时的锁具固定点，车主可以将车锁穿过横杆与车辆车架锁定，提升停放安全性。这类架体在实际运维中，日常仅需要定期检查固定螺栓的紧固状态，杆体表面的包覆层如果出现磨损可单独更换，不需要整体更换架体，能有效降低公共设施的长期运维成本，针对不同的场地需求，架体还可以调整杆体的长度，适配不同数量的停车卡位，灵活满足从十几辆车的小型停放点到上百辆车的大型停放区的使用需求。
