手持式电子移液管控制器结构设计

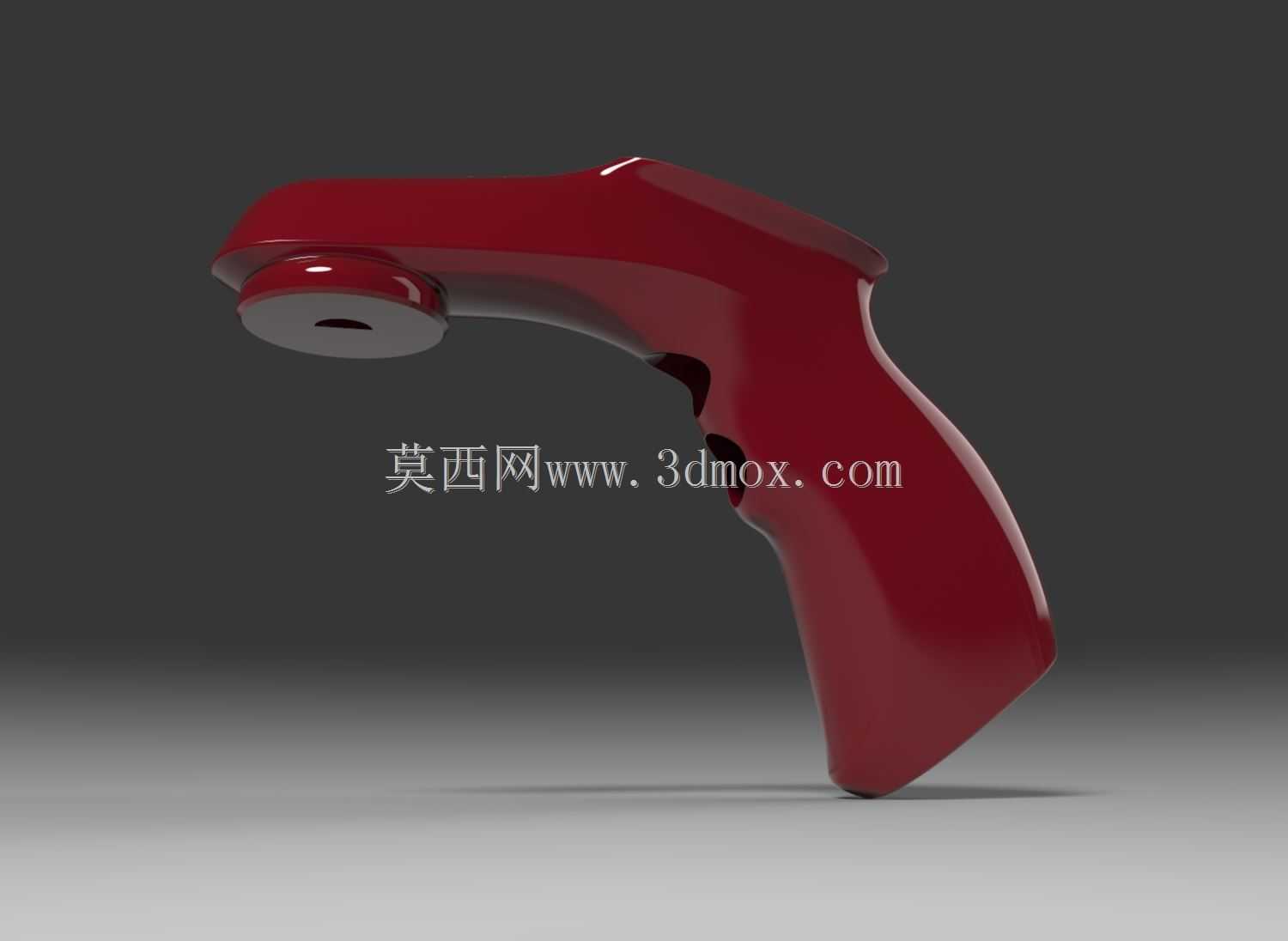

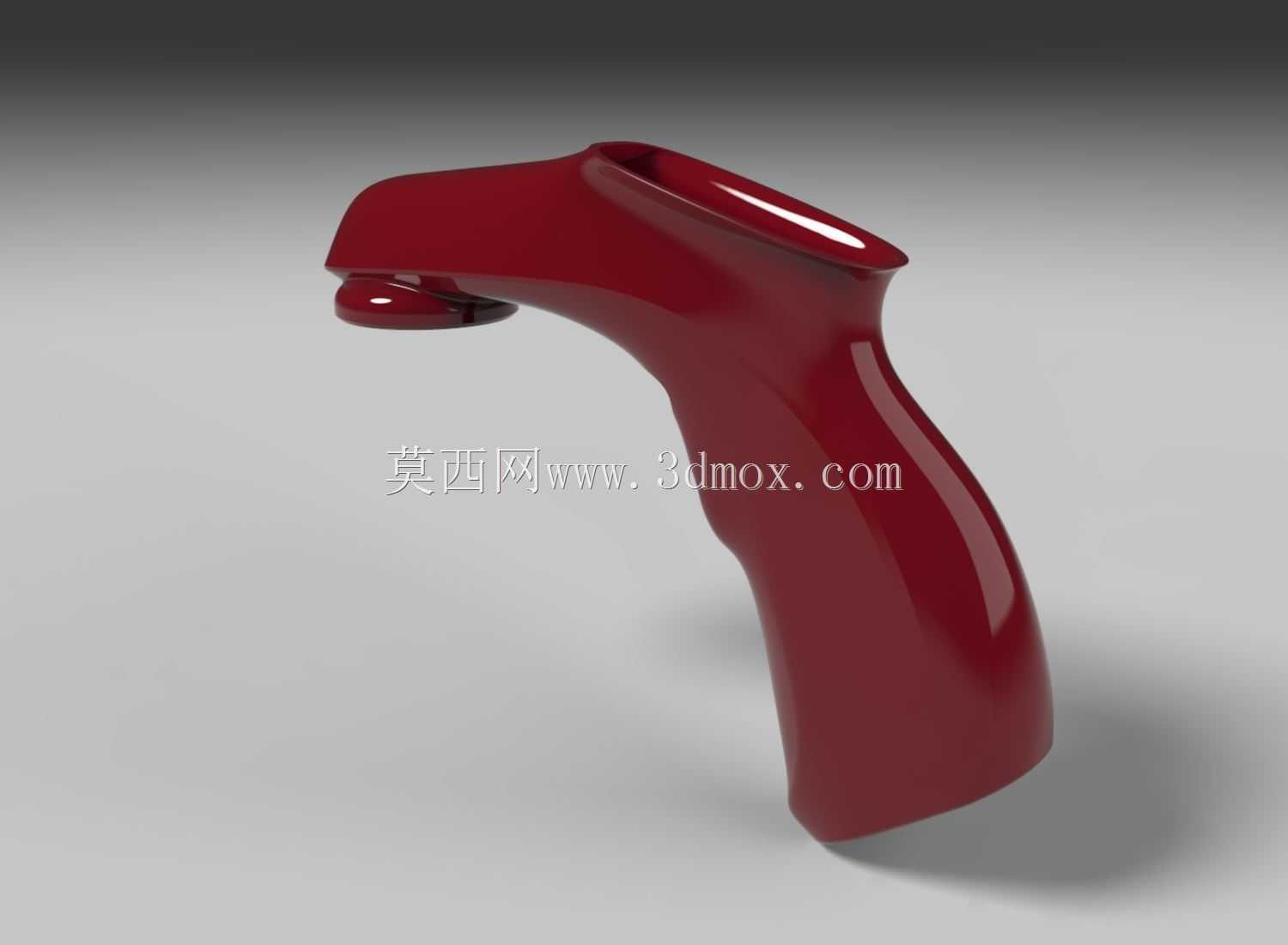

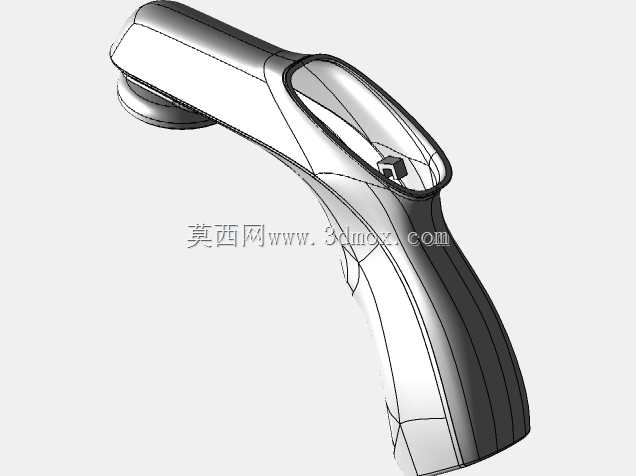

　　这款手持结构的移液控制设备，主要面向生物实验室、化学分析检测场景的精准液体移取作业，适配常规规格的玻璃或塑料移液管，替代传统手动橡胶吸球的操作模式，降低实验人员长时间操作的手部疲劳，同时提升移液量程的控制精度。从结构设计逻辑来看，整体采用枪式握持的人体工学构型，握持区域的曲面弧度经过多轮手部贴合验证，虎口支撑位置做了加厚过渡处理，食指自然放置的区域预留了控制按键的安装位，操作时无需大幅调整手部姿态即可完成吸液、排液、量程微调的全部动作，单手握持的重心落在掌心区域，长时间持握不会出现腕部酸胀的问题。设备的上端连接位做了同轴度公差管控，和移液管插接的部位采用弹性密封结构，适配不同管径的常规移液管，插接深度预留15mm的安装余量，

　　密封胶圈的压缩量控制在合理区间，既保证连接后的气密性，又不会出现插拔过紧导致移液管碎裂的问题。内部的气路通道做了平滑过渡设计，没有直角弯折结构，避免气路内产生紊流影响吸液精度，气泵安装位设置了减震胶垫，降低作业时的震动传递到握持部位，提升操作的稳定性。外壳采用分体式卡扣加螺丝固定的结构，接缝位置做了错位止口设计，防止实验过程中溅落的液体渗入设备内部，外壳壁厚均匀控制在2.2mm，既保证结构强度，又控制整体重量，手持部分的外表面做了细磨砂纹理处理，即使戴丁腈实验手套操作也不会出现打滑的问题。从安装边界来看，设备整体最大轮廓尺寸适配常规实验操作台的置物架摆放，直立放置时的支撑面做了防滑处理，放置在倾斜的实验台面上也不会出现倾倒问题，

　　控制按键的触发力度设置在适中区间，误触概率控制在极低水平，吸液和排液的速度调节通过内置的控制模块实现线性调整，小量程移取时可以切换到微速模式，避免液体吸度过快冲入设备内部。在实际应用场景中，这类设备广泛应用在细胞培养、试剂分装、滴定分析等实验环节，相比传统手动移液工具，它的移液一致性更好，能够降低不同操作人员之间的操作误差，结构上没有易损耗的复杂传动部件，日常维护仅需要定期更换进气端的过滤滤芯，滤芯安装位采用快拆结构，无需工具即可完成更换作业。设计过程中针对实验场景的清洁需求，外壳的所有外表面都做了圆弧过渡，没有清洁死角，可以使用常规的实验室消毒剂进行表面擦拭消毒，不会因为残留试剂堆积造成设备腐蚀。设备的尾端预留了充电接口的安装位，接口位置做了下沉处理，连接充电线时不会影响设备的平放，内置电池的安装仓做了独立密封处理，即使出现少量液体渗进外壳，也不会接触到电池和电路部分，提升设备使用的安全性。
