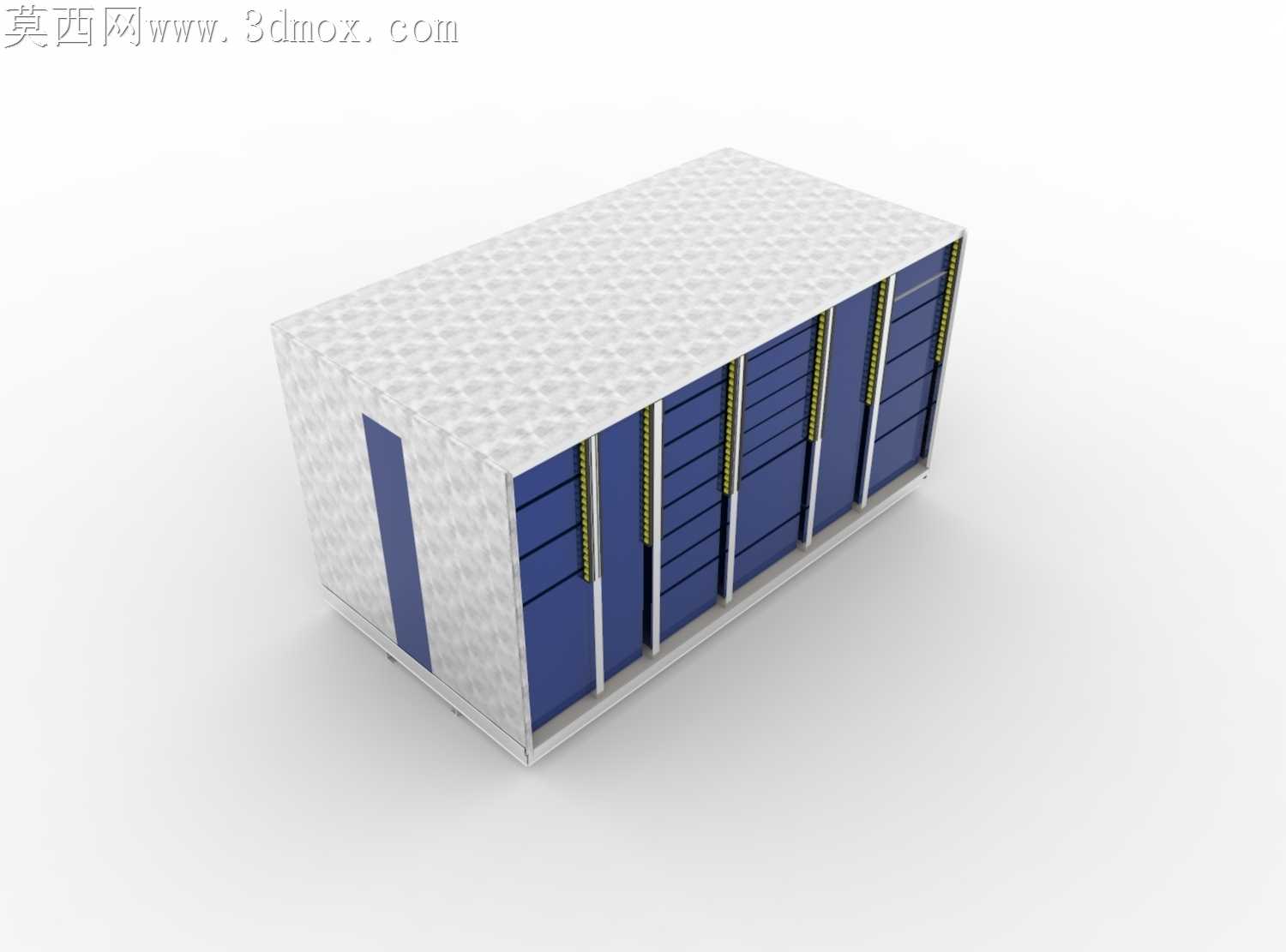

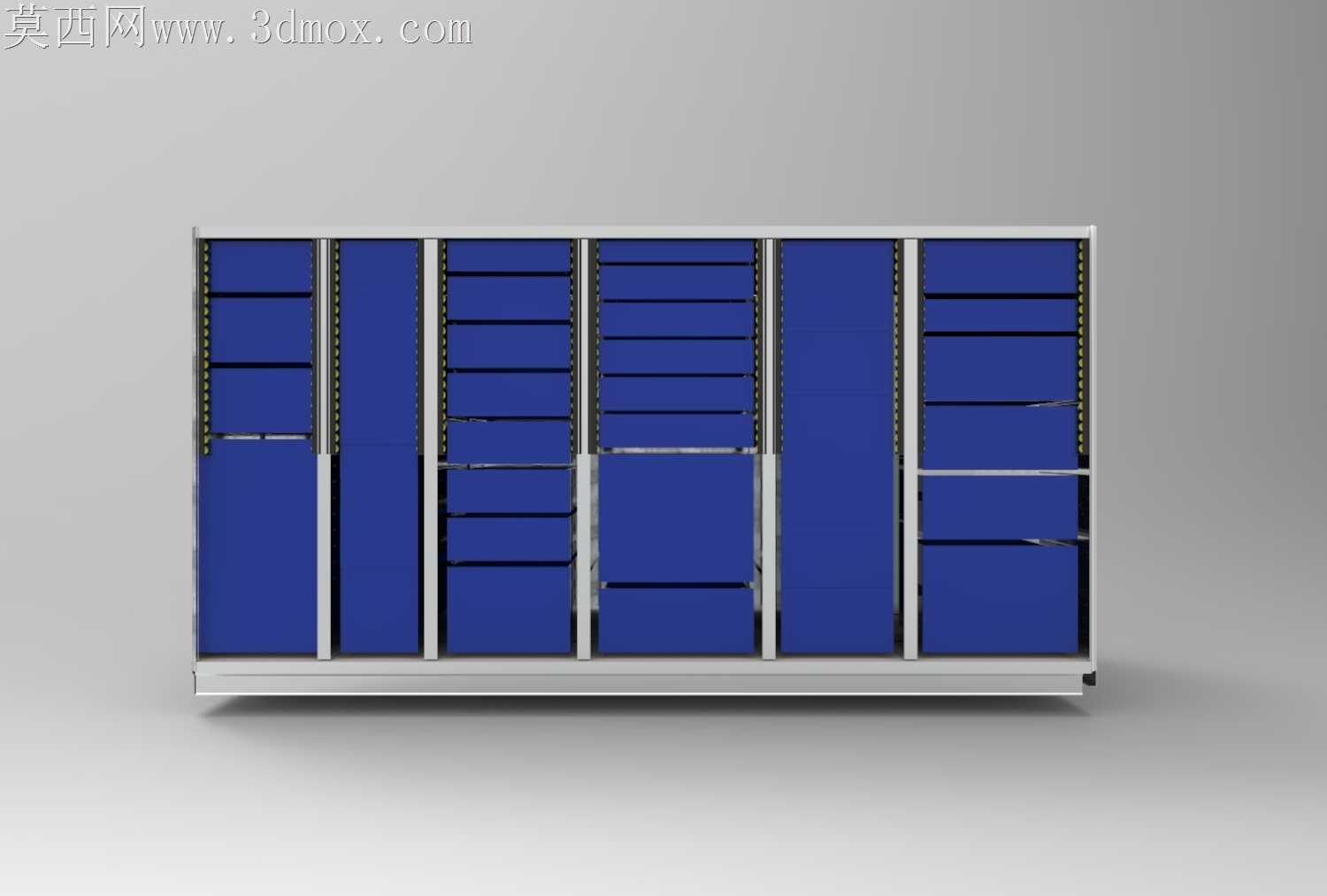

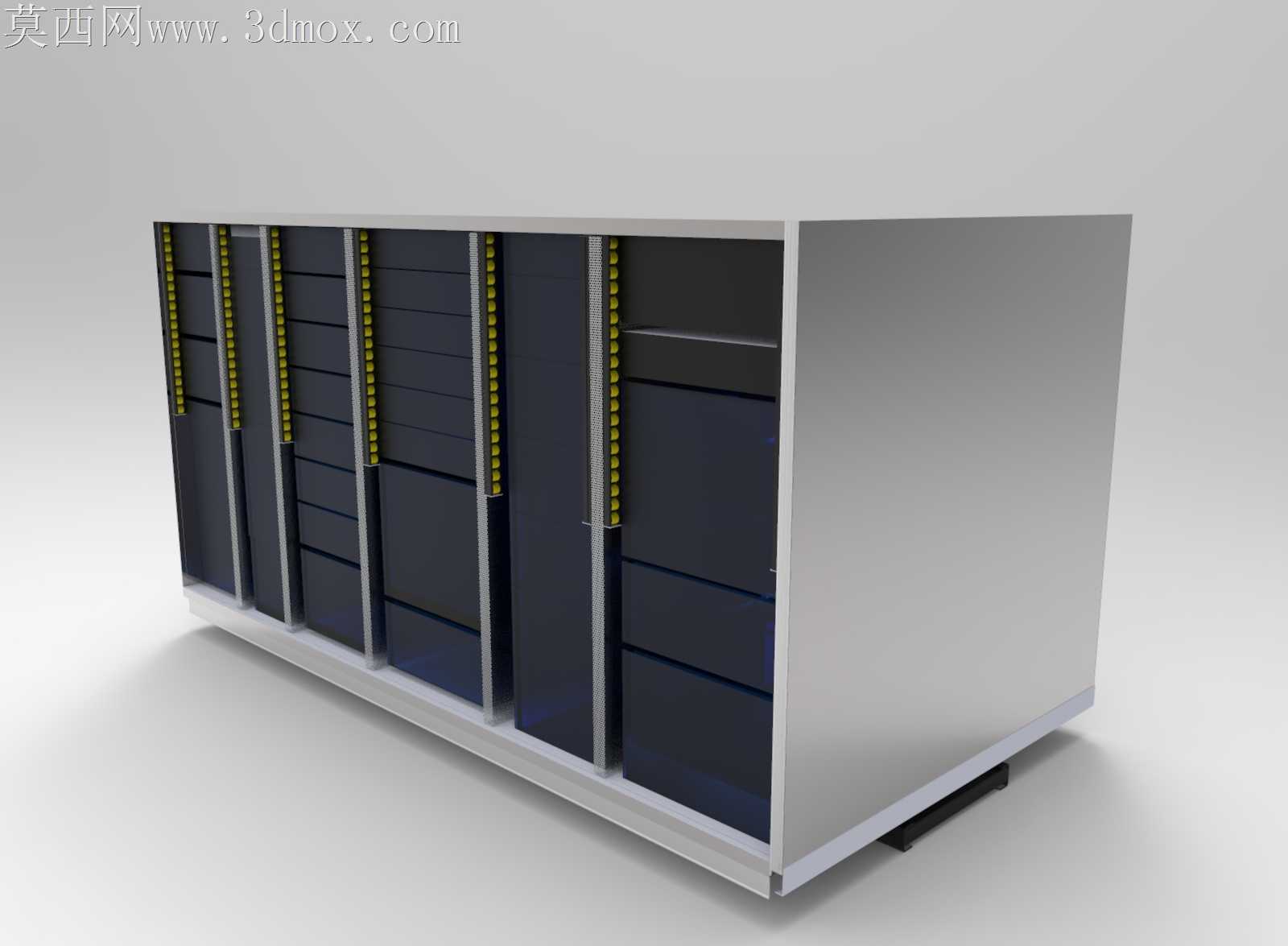

车载运输用模块化包裹储物柜体设计

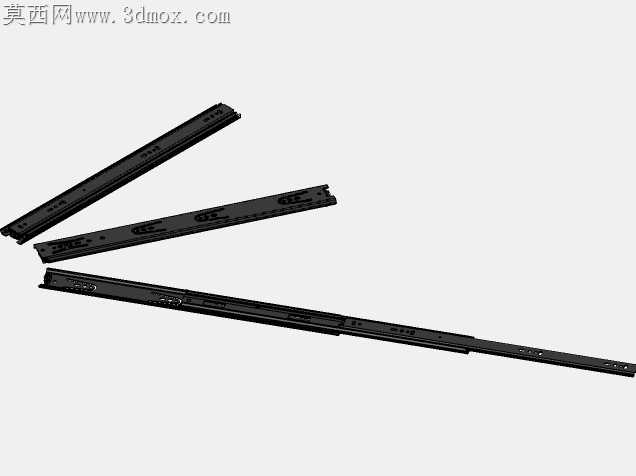

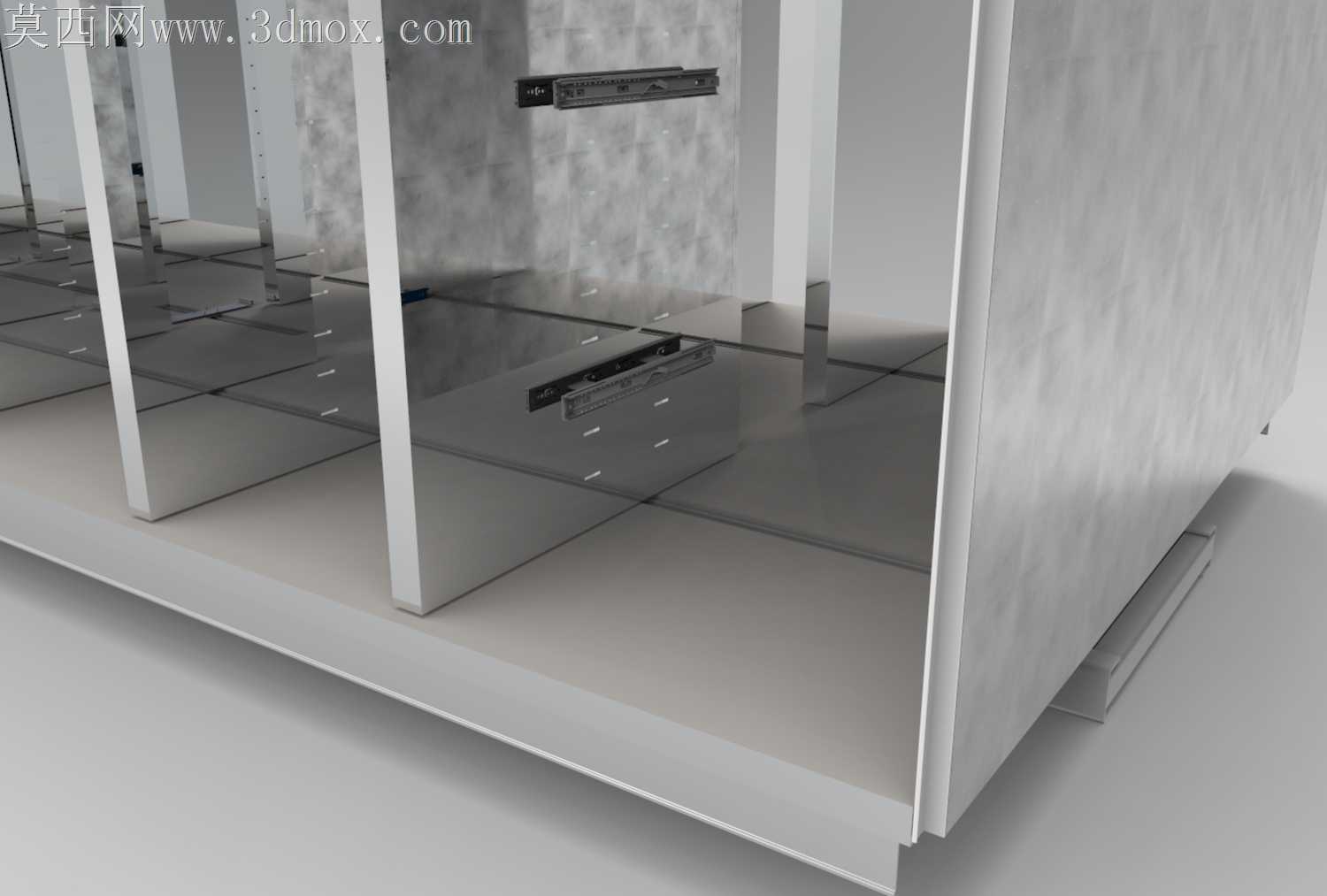

上次跑物流园跟车调研，发现传统固定格口的储物装置在装卸不同尺寸包裹时，要么塞不下大件浪费运力，要么小件晃荡磕碰掉漆，边角的毛刺还容易刮破快递防水袋，当时就萌生了做这套可调节储物结构的念头。最初打样的第一版滑块用的是普通硬质PVC，装车跑了三百公里颠簸路段就出现了卡滞，滑轨配合公差留了0.2mm，低温环境下材料收缩直接把格板卡死，后来换成改性尼龙加玻纤的材质，把公差调整到0.35mm，还在滑块接触面加了0.1mm的自润滑PTFE贴片，反复做了二十次高低温循环滑动测试，再也没出现过卡涩的问题。格板的边缘特意做了R3的圆弧倒角，不会像之前的直角结构那样刮破包裹外包装，每个格口的侧边都预留了弹性绑带的安装孔位，运输易碎件的时候可以直接固定，不用额外找填充物塞缝隙。做跨格式转档的时候踩过坑，最初把装配体导成通用格式时，滑轨处的小间隙面出现了破面，后来把每个配合面的缝合公差调到0.01mm，逐个修复了重合面的拓扑错误，才保证不同软件打开都不会出现几何缺失。考虑到量产的成本问题，最初设计的整体式侧板拆成了标准段拼接，不用开超宽幅的冲压模具，单台柜体的制造成本能降下来近两成，拼接处用隐藏式的插销结构，外观看不到拼接缝隙，结构强度也能满足车载颠簸的工况要求。不同行业的运输需求都能适配，做生鲜冷链运输的时候可以把格口调大放置保温箱，做小件电商件配送的时候可以加密格板分类存放，不用针对不同场景单独开模做柜体，换不同长度的格板就能快速调整储物空间。之前跟车队的师傅聊，他们之前跑城配每次装卸货都要来回倒腾包裹找位置，用这套结构的话提前根据当天的货单调整格口大小，装卸效率能提不少，格板的锁定结构用的是弹簧销，不用额外工具徒手就能拨动调整，调整完自动卡入定位孔，车辆行驶过程中不会出现格板滑移的情况。柜体底部特意做了防滑的橡胶垫，直接放在运输车厢里不用额外打孔固定，不会破坏车厢的原有地板结构，换车转运的时候直接抬下来就能用，适配绝大多数的城配车型货箱尺寸。
