CSWA技能考核用辐条式轮类零件结构

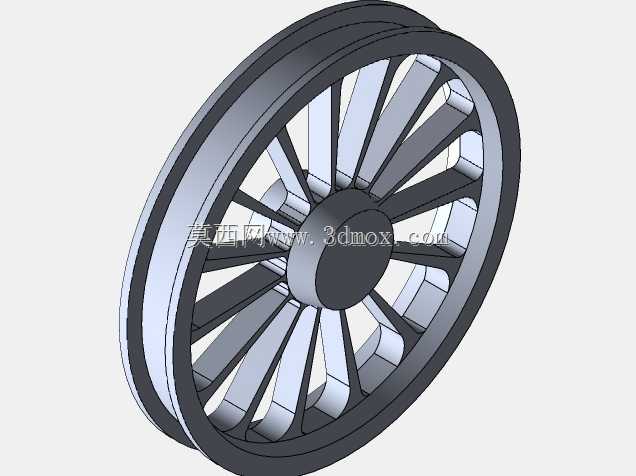

　　这类辐条式轮体结构，常出现在机械设计技能考核场景中，用来验证建模者对旋转类特征、阵列特征、薄壁结构的把控能力，同时也可作为小型行走机构、教具演示装置的从动轮部件使用。从实际应用场景来看，这类等距辐条的轮体，多适配低载荷的传动或行走工况，比如教学演示台的输送轮、小型轨道教具的走行轮，或是轻型手动设备的支撑滚轮，不需要承受大冲击载荷，重点在于结构的对称性与转动平衡性。

　　从功能特性上看，该轮体采用外圈双轮缘结构，轮缘位置做了等厚的薄壁设计，既可以在轨道上行走时起到限位作用，避免轮体脱轨，也能在包覆橡胶外圈时提供足够的卡合限位，防止外圈在转动过程中滑脱。中心轮毂位置做了凸台加厚处理，是整个轮体的安装基准面，中间预留的轴孔可配合过盈配合或者键连接，实现与传动轴的扭矩传递，轮毂与外圈之间通过均匀分布的辐条连接，辐条采用变截面的梯形结构，靠近轮毂位置的截面宽度更大，靠近轮缘位置逐渐收窄，这种设计可以在保证整体结构强度的前提下，尽可能减少轮体的整体重量，降低转动惯量，让轮体启动和停转的响应更灵敏。

　　设计思路上，整个零件完全遵循对称式设计逻辑，首先以轮体的中心轴线为旋转基准，绘制轮毂、轮缘的截面轮廓，通过旋转特征生成轮体的基础基体，之后绘制单根辐条的截面轮廓，通过拉伸或者切除特征生成单根辐条结构，再以中心轴线为阵列中心，做圆周等距阵列，保证每根辐条的间距、角度完全一致，避免因质量分布不均导致转动时出现动不平衡问题。辐条与轮毂、辐条与轮缘的连接位置都做了小圆角过渡，避免应力集中，防止轮体在承受径向载荷时，连接位置出现应力开裂的问题。

　　从安装边界来看，轮体的轴向宽度需要匹配安装位置的轴段长度，轮毂两端的端面要和轴上的定位轴肩、锁紧挡圈的端面贴合，保证轮体不会在轴上出现轴向窜动；轮缘的外径尺寸要匹配行走轨道的宽度或者包覆外圈的内径，双轮缘的内侧间距要略大于轨道的宽度，预留0.5到1毫米的间隙，避免轮体转动时轮缘和轨道侧面出现卡滞；中心轴孔的公差带一般选用H7级，和g6级公差的传动轴配合，既可以保证装配时的顺畅度，也能避免配合间隙过大导致转动时出现偏心晃动。辐条的数量选择上，这类考核用轮体一般选用16到20根辐条，既不会因为辐条数量过多导致建模步骤繁琐，也不会因为辐条数量过少导致轮体径向刚度不足，在承受径向载荷时出现轮圈变形的问题。

　　实际建模过程中，需要重点关注几个细节：一是旋转特征的截面轮廓必须完全封闭，且轮廓线不能跨越中心旋转轴线，否则会出现特征生成失败的问题；二是圆周阵列时要选择“等间距”选项，保证360度范围内辐条均匀分布，阵列的源特征要完全定义，避免阵列后出现特征丢失或者位置偏移；三是轮缘的薄壁厚度要保持均匀，整个圆周方向的壁厚偏差不能超过0.1毫米，否则会导致轮体的质量分布不均，高速转动时出现振动问题；四是所有连接位置的圆角要统一半径，避免出现圆角大小不一导致的应力分布不均问题，同时圆角半径不能过大，避免相邻辐条之间的圆角出现重叠干涉。

　　这类轮体结构虽然是技能考核用的练习零件，但其中涵盖的旋转建模、圆周阵列、薄壁结构、圆角过渡等建模技巧，是所有旋转类机械零件建模的基础，掌握这类结构的设计逻辑与建模方法，后续设计齿轮、带轮、飞轮等其他旋转类零件时，都可以沿用相同的设计思路，先确定中心安装基准，再设计外圈的工作轮廓，最后通过连接结构实现轮毂与外圈的力传递，同时兼顾结构强度、重量、转动平衡性的多重要求。在实际生产中，这类小尺寸的辐条轮一般采用工程塑料注塑成型，大尺寸的则会采用铝合金铸造成型之后再做机加工，保证轴孔、轮缘的尺寸精度满足装配要求。
