弧形翻盖式便携设备支撑外壳结构

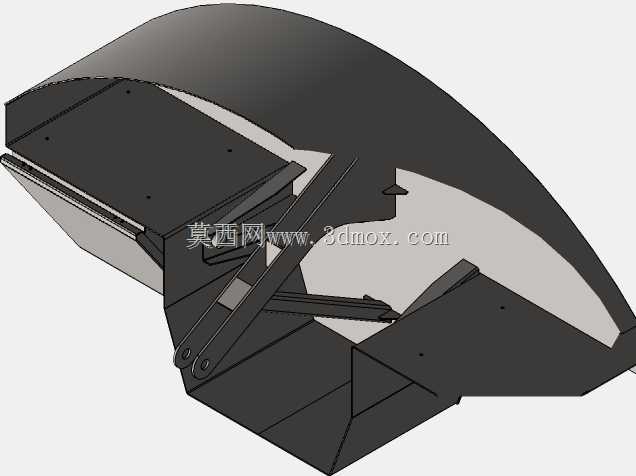

　　这套壳体结构面向手持或便携通讯终端的防护与开合使用需求展开设计，整体采用大弧度曲面护罩搭配内部承托底板的布局，在有限的收纳空间内同时实现屏幕遮挡、内部元件防护与开合角度支撑。现场调试、户外巡检这类需要频繁开合设备、又要避免屏幕被磕碰刮花的场景里，弧形护罩闭合后可以完全覆盖操作面，阻挡粉尘、飞溅碎屑与日常摩擦，翻开后又能通过连杆机构维持在设定倾角，不用额外支架就能把设备托在便于观察和操作的位置。

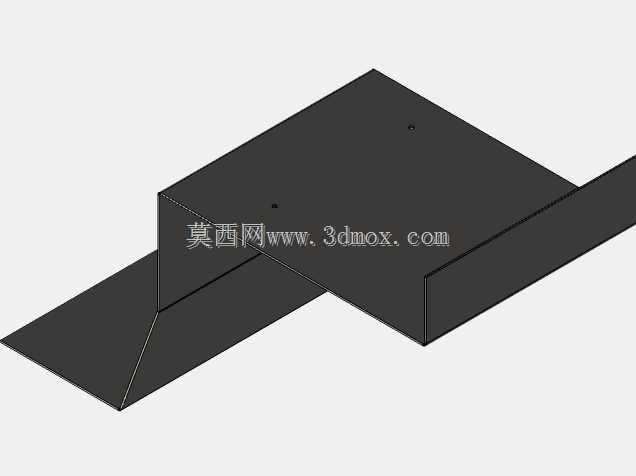

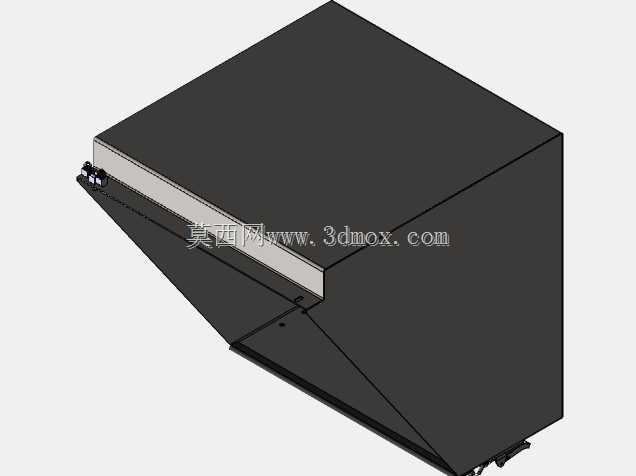

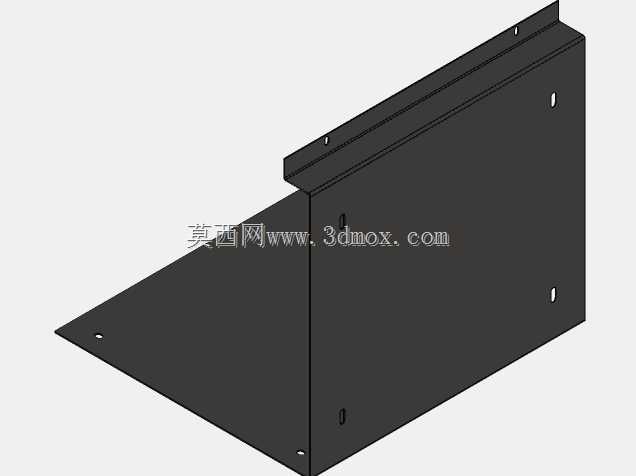

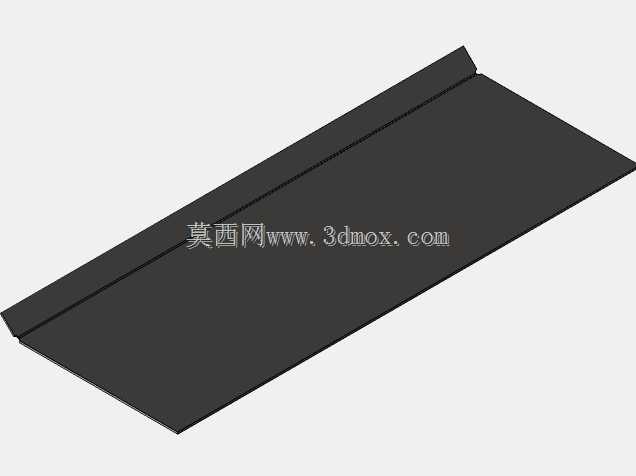

　　从结构组成来看，外侧护罩采用连续弧形钣金折弯成型，曲面走向顺着设备顶部轮廓延伸，边缘做收边处理，既提升薄板自身的抗弯刚度，也避免锐边划伤使用者。护罩内侧预留的平整区域可以贴合缓冲泡棉，闭合时压紧屏幕周边，减少运输晃动带来的接触面磨损。下方承托底板作为整机的安装基准，板面上分布多组预制安装孔位，孔位间距对应主板、电池、通讯模块的固定螺柱布局，元件装配时直接从底板正面锁附螺钉，不需要在壳体内侧额外焊接螺母座，加工和装配工序都更简洁。底板边缘的折边向上竖起，形成围合式侧壁，和弧形护罩闭合后对接，围出封闭的内部容纳腔，线缆沿侧壁与底板之间的预留槽位走线，不会被开合动作挤压。

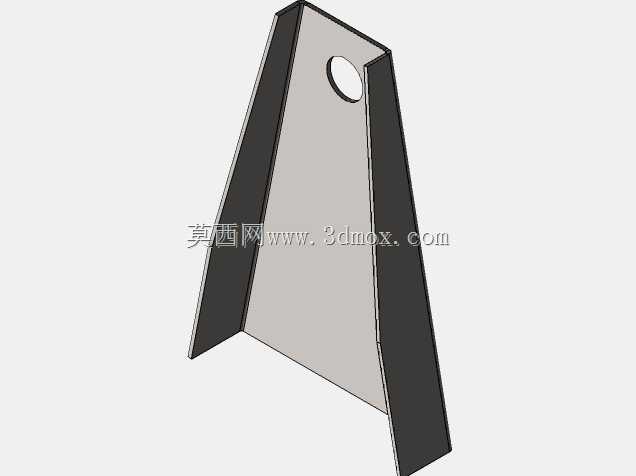

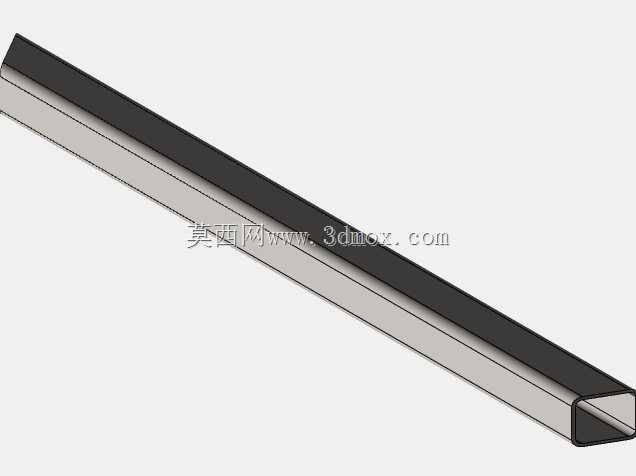

　　开合支撑部分采用双侧对称连杆布局，两根长连杆分别布置在壳体左右两侧，一端铰接在护罩内侧的连接耳上，另一端铰接在底板侧边的固定座上，铰接孔位配合销轴形成稳定的四连杆运动轨迹。翻开护罩时，连杆随转动逐步展开，到达设定最大开启角度后，连杆与铰接座的限位面贴合，机械锁止在当前位置，护罩不会因为自重或轻微触碰自行回落；闭合时轻推护罩，连杆沿轨迹折叠收回到护罩与底板之间的夹层空隙里，完全不占用内部元件的安装空间。连杆本体采用长条形钣金件，两端加工同轴铰接孔，孔位周边做局部加厚补强，反复开合过程中铰接位置的应力集中被分散，长期使用也不容易出现孔位变形、连杆松旷的问题。

　　设计过程中优先把安装边界约束在便携终端的常规尺寸范围内，底板的长宽尺寸匹配主流手持通讯设备的主板布局，弧形护罩的最高点距离底板的高度控制在容纳屏幕与按键组件的最小必要值，整机闭合后的厚度不会超出便携收纳包的兼容尺寸。护罩曲面的曲率经过反复调整，既保证外观流畅无突兀棱角，也让曲面钣金在折弯加工时不会出现局部拉伸起皱，普通数控折弯设备即可完成成型，不需要定制复杂冲压模具。底板上的安装孔位采用标准化间距排布，不同批次的主板只要孔位对应就能直接适配，后续衍生型号调整元件布局时，仅需在底板上增减孔位，外侧护罩与连杆机构可以完全沿用，减少重复开模与验证的工作量。

　　从实际装配逻辑来看，整机组装时先将通讯主板、供电模块、交互按键依次固定在底板的安装柱上，整理好内部连接线束后，再将两侧连杆的一端与护罩铰接、另一端与底板侧边的铰接座对位穿入销轴，销轴端部做卡簧限位防止脱出，最后在护罩内侧粘贴缓冲密封垫即可完成整体装配。维护拆卸时，取出两侧销轴就能分离护罩与底板，直接暴露全部内部元件，不需要拆解多层卡扣，售后检修的效率明显提升。壳体各钣金件的壁厚选取兼顾轻量化与抗冲击能力，日常使用中不慎滑落时，弧形护罩的曲面可以分散撞击力，配合内侧缓冲垫吸收冲击能量，降低内部精密通讯元件受震损坏的概率。双侧连杆的同步性在建模阶段就通过运动干涉校验确认，开合过程中两侧连杆转动角度始终保持一致，护罩不会出现偏摆卡滞，长期反复使用后的运动顺畅度也能得到保障。
