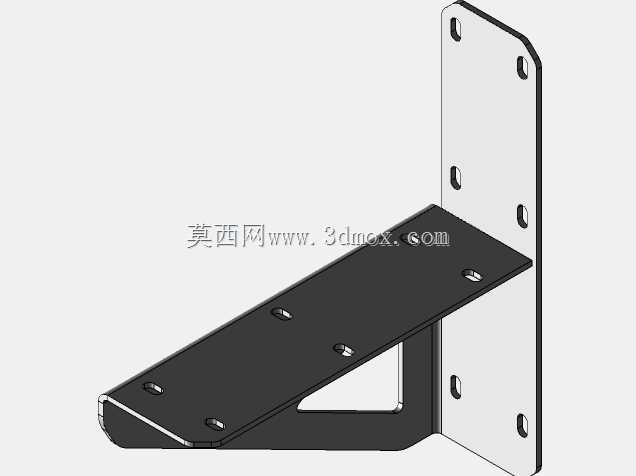

壁挂式设备承载三角加强钣金支架

　　这套壁挂承载支架的结构方案，在车间电控柜旁装扫码枪底座、产线工位挂小型操作盒、实验室墙面固定数据采集终端这类场景里用得非常多，很多现场安装人员遇到墙面要托住带一定重量的小型外设、又不能占用台面操作空间的需求时，第一反应就是选这种L型带三角加强的钣金托架。

　　从受力逻辑倒推结构设计的思路很清晰：垂直贴墙的竖板是整个支架的锚固基础，板上沿竖向均匀排布了多组安装孔，上下两端的孔位特意做了沉台让位，锁入墙面膨胀螺栓或者机柜预装螺柱之后，螺栓头不会凸出于板件表面，既避免刮蹭后方走线，也让竖板可以完全贴实安装基面，不会因为螺栓凸起出现支架翘动、受力点悬空的问题。竖板和水平托板采用整板折弯一体成型，没有采用两件焊接的拼接方案，折弯圆角处的材料连续性本身就可以承担大部分弯折力矩，长期承重下不会出现焊缝开裂的隐患，这也是小载荷壁挂托架优先选折弯工艺的核心原因。

　　水平托板的板面预留了四组对称分布的安装孔，孔位做了翻边攻丝或者沉孔处理，上方放置的通讯终端、小型传感器盒、工控迷你主机这类外设，可以直接从下往上穿螺丝锁附，不需要在托板上额外焊接螺母，装配的时候工人不用伸手到托板下方对位螺母，单人就能完成设备固定。托板的前边缘做了小幅度向下折弯的翻边，一是把钣金裁切的锋利毛边完全折到内侧，避免运维人员调整设备时划手，二是翻边相当于给水平板加了一道通长的加强肋，当托板前端放置偏重的设备时，平板不会出现边缘下挠、板面颤振的情况。

　　两块板之间的三角加强筋是整个托架承重能力的关键，这个三角形肋板同样和两侧板件折弯连为一体，斜边从托板中部一直延伸到竖板下半段，直接把托板端部承受的竖直载荷分流传递到竖板的中下区域——如果没有这道三角支撑，L型折弯的拐角处会长期承受交变弯曲应力，放满设备后托板远端会慢慢出现塑性变形，用久了甚至会从折弯线位置断裂。三角肋的中间做了三角形镂空，一方面减掉了不必要的板材重量，钣金下料的时候也能节省原料，另一方面镂空区域不会积灰，车间里的切削液飞沫、灰尘落到支架上可以直接从镂空处漏下，不会在夹角位置积存污垢，日常擦拭清理也没有卫生死角。

　　安装边界这块，现场施工的时候首先要确认竖板的贴附基面：如果是水泥墙面，要对应竖板的孔位打膨胀螺栓，孔位的竖向间距已经留足了扳手操作空间，锁附的时候可以从最上方的孔开始预紧，调整支架保证水平托板的水平度之后再依次锁死下方所有螺栓，避免支架装歪之后设备放上去出现滑移。如果是把支架装在铝型材机架或者机柜侧板上，可以直接利用竖板的长条孔微调安装高度，不用在基材上反复打孔对位。托板上方的设备安装孔位遵循通用小型外设的安装孔距，大部分工业通讯模块、条码扫描器底座、小型人机界面的底孔都可以直接适配，不需要额外钻孔改孔。

　　支架的所有外露棱边都做了折弯包边或者倒角处理，没有裸露的锐边，钣金表面做了喷塑处理，黑色的托板和浅灰色的竖板配色既可以区分安装面和承载面，喷塑层也能在普通车间环境里起到防锈耐刮的作用，哪怕现场偶尔有少量油污溅到，用抹布就可以直接擦净。整个支架没有多余的零散零件，一体折弯成型之后只需要做表面处理就可以直接出货，现场安装不需要额外拼装支撑件，拿到件之后对准基面锁螺栓、再把设备固定到托板上就能投入使用，不管是新产线布线预装，还是老工位后期加装壁挂设备，都不用对现有台面、墙面做大规模改造，适配性很强。
