折弯式长连杆传动摇臂结构件

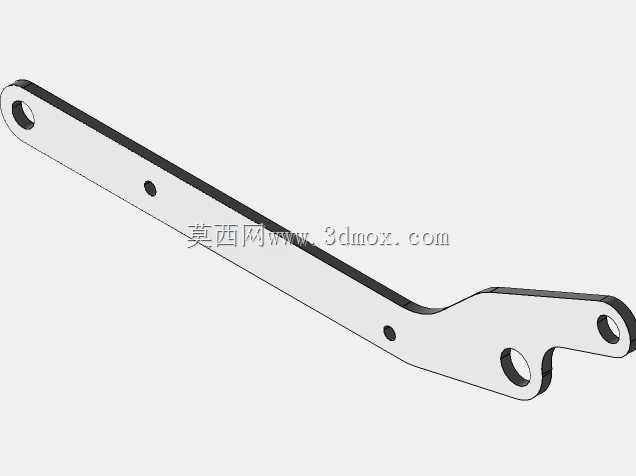

　　该零件属于细长型平面折弯传动连杆，整体为等厚板材轮廓件，主体沿长度方向延伸，在靠近右端位置形成一次明显折角，使两端铰接轴线所在平面形成错位布局，适合在空间受限的机构中传递摆动或拉拽动作。左端设置一个较大的圆形铰接孔，右端分叉区域布置两个同轴圆孔，杆身中段还分布两个小孔，可用于定位、辅助固定、穿装销钉或作为减重与工艺孔使用。端部孔位周边保留较宽材料带，以承受销孔处的集中接触应力；杆身宽度随受力路径逐步变化，在折弯过渡区加宽并保留圆滑轮廓，避免尖角造成应力集中。

　　从实际机构用途看，这类摇臂连杆常见于操纵机构、离合换挡机构、车门铰链联动、座椅调节机构、小型自动化夹具以及设备内部的杠杆传动单元。它的核心作用不是承载大扭矩，而是在两个或三个铰接点之间建立确定的运动约束：一端接收摆角输入，另一端推动执行件完成开合、锁紧、换位或张紧动作。右端双孔结构可提供不同的连接选择，也可用于与叉形接头、双联支架或对称布置的配合件装配，从而提高侧向稳定性。

　　建模时应优先按钣金或等厚切割件思路处理。先在草图中绘制外轮廓中心线，再依据孔位、折弯角和端部圆弧确定完整边界；杆身边缘可采用统一板厚拉伸，孔位通过切除特征生成。若按真实钣金工艺展开，折弯区需要考虑折弯半径、中性层偏移和展开长度，折弯两侧孔位不能简单按平面投影定位，应结合折弯线校核装配后的孔距。若该件采用激光切割后机加工或铣削成型，则可直接按实体板件建模，但仍需在孔边、外轮廓拐角和折弯过渡处保留合理圆角，以反映实际加工与热处理后的应力状态。

　　外形尺寸方面，零件长宽比很大，细长杆段在装配中要关注挠曲和侧向晃动。左端大孔与右端孔组之间的中心距决定传动比和输出行程，折弯角则决定两端运动平面的空间关系。安装边界不能只核对平板状态下的轮廓，还要检查折弯后杆体与周边机架、弹簧、线束、罩壳之间的干涉情况。端部圆孔应与销轴、衬套或轴承形成间隙配合，孔壁厚度和端面承压面积要满足反复摆动下的磨损要求；杆身小孔若仅作定位使用，应避免布置在高应力拉压带上。

　　结构细节上，右端异形分叉头承担主要铰接载荷，两孔之间的材料桥需要有足够宽度，防止交变载荷下开裂。左端圆孔外侧呈圆弧收头，可减轻端部质量并保证孔周承载环连续。杆身黑色边线表现出厚度方向轮廓，说明模型并非简单曲面，而是具备实际板厚的实体件。装配设计时，应在连杆两侧预留垫圈或衬套宽度，销轴穿过之后需要有卡簧、开口销或锁紧螺母约束轴向位置；若机构运行速度较高，还应核算连杆质量分布对铰接点动载荷的影响。

　　从运动校核角度，需将该连杆作为二力杆与杠杆构件的组合来分析。左端孔和右端孔的相对位置在运动中保持刚性，折弯段会改变力的传递方向，因此不能完全按直连杆估算受力。应在三维装配中建立各铰接点轴线，检查全行程内连杆是否与驱动臂共面，折弯区是否承受附加弯矩；若存在偏载，可通过增加衬套宽度、提高板厚或在折弯区设置加强压痕来改善。表面处理可根据使用环境选择发黑、镀锌或喷涂，以提高耐磨和防锈能力。
