鹰式教练机机身外壳线框结构设计

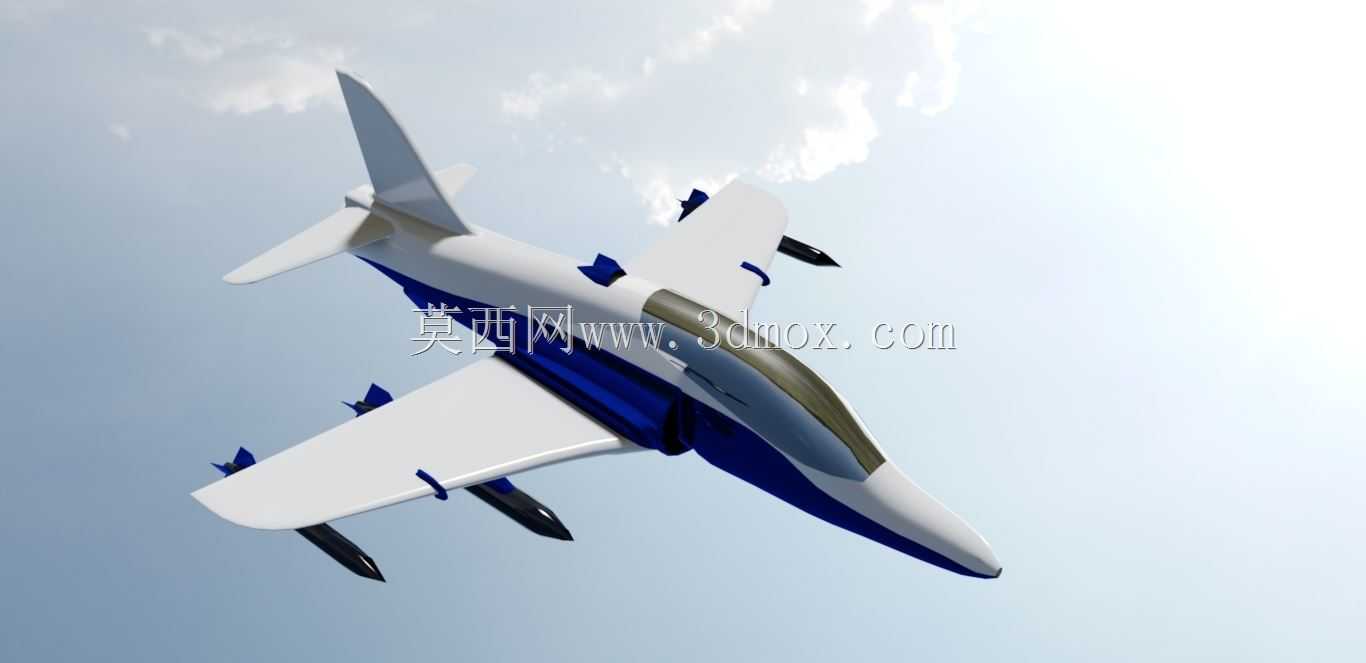

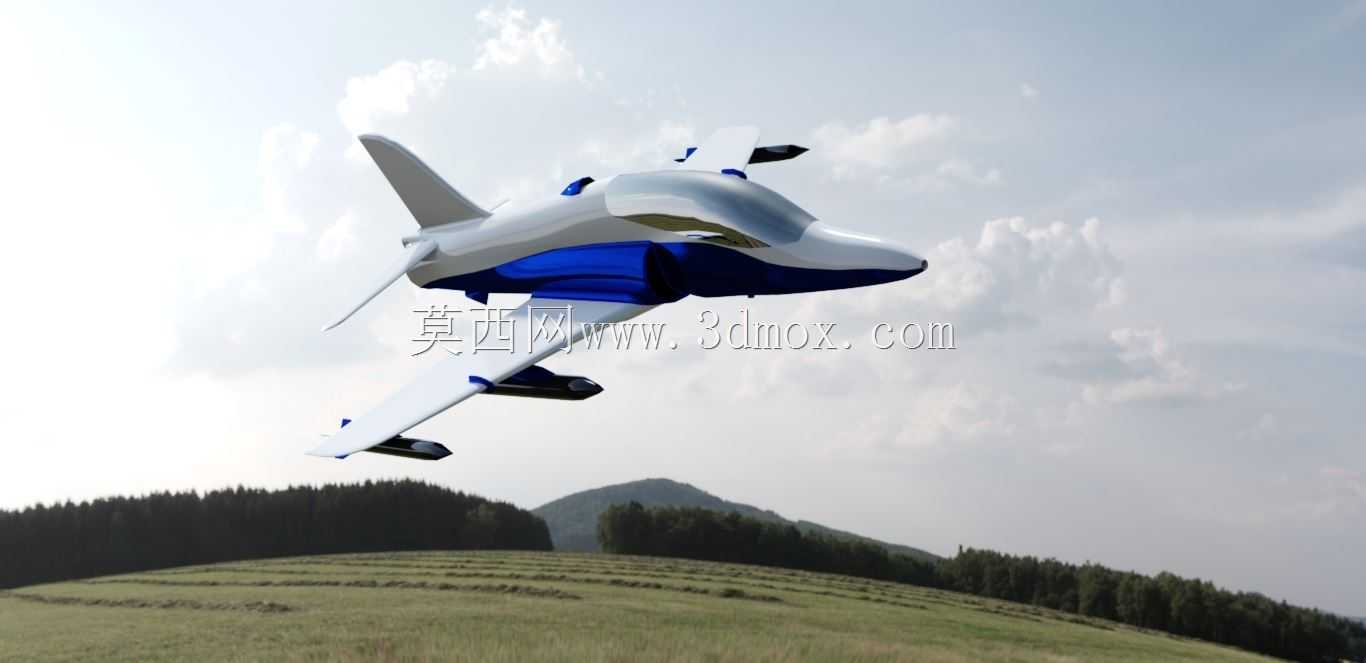

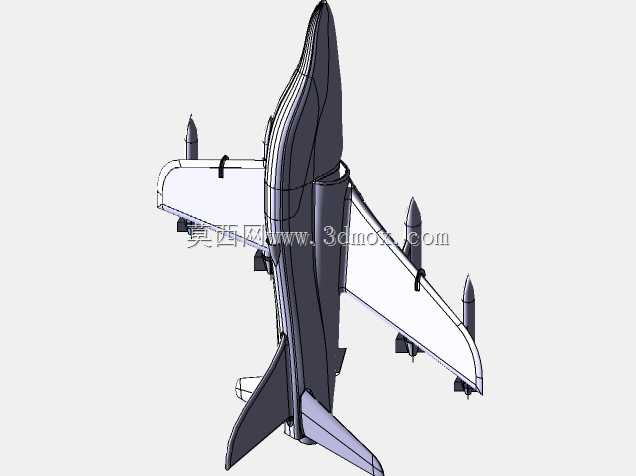

　　该作品围绕轻型喷气教练机的整机外壳展开线框化结构表达，重点呈现机头整流罩、串列座舱盖、中单翼、水平尾翼、垂直尾翼、发动机舱及外挂点之间的空间关系。模型以机身对称面为基准组织曲面骨架，能够帮助结构设计人员快速理解飞机外蒙皮的分区逻辑，也可作为航空教学、概念方案评审、装配干涉检查和外形逆向参考使用。

　　从实际用途看，这类机型主要承担飞行员基础喷气训练、战术过渡训练和部分低空演示任务。机身前部需要兼顾雷达或航电设备安装空间、前起落架收放边界、座舱视野及进气效率；中段则连接机翼、主起落架、燃油舱和发动机承力结构；后段围绕喷流通道、尾翼操纵面和维护口盖进行布置。线框模型虽然不直接体现全部内部零件，但通过外壳边界可以反推出主要设备舱的位置约束。

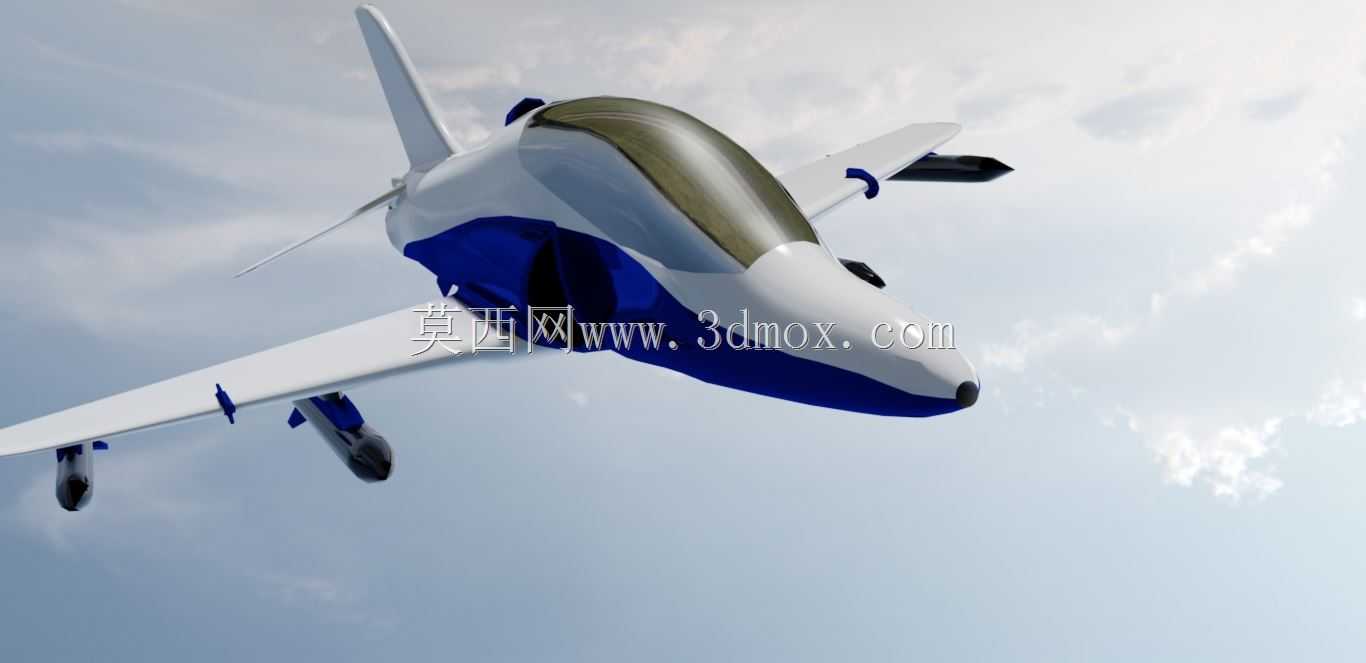

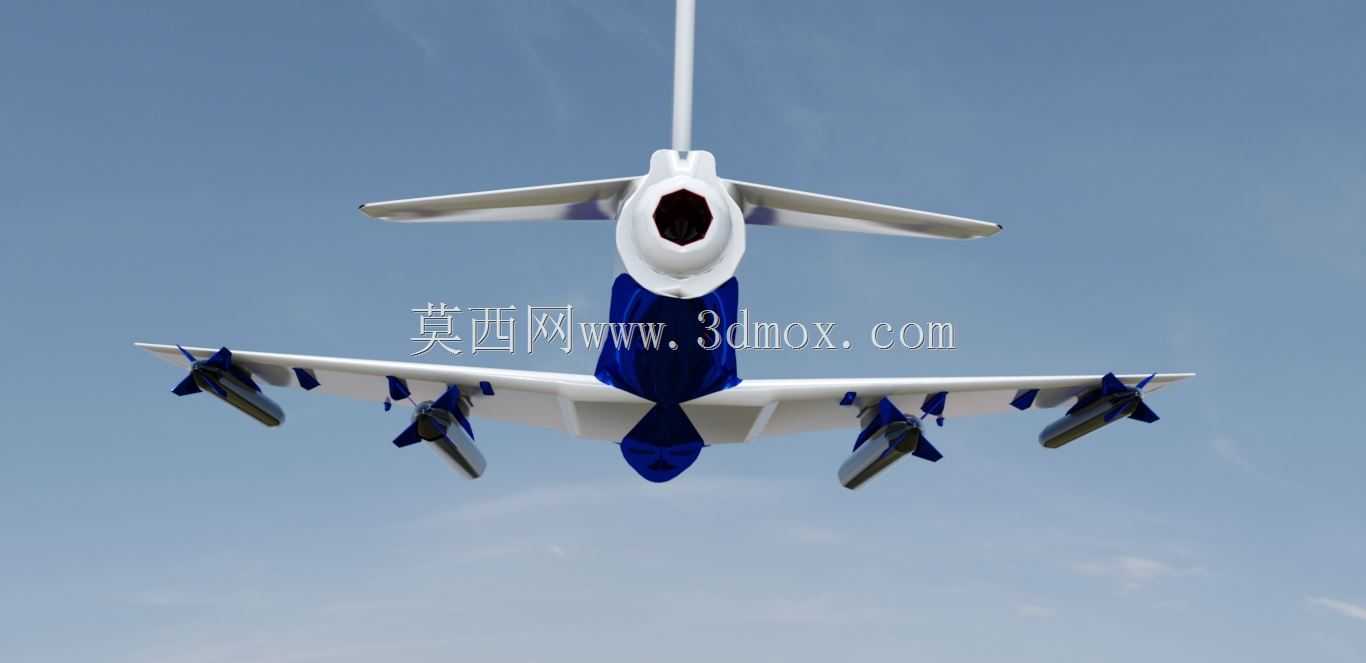

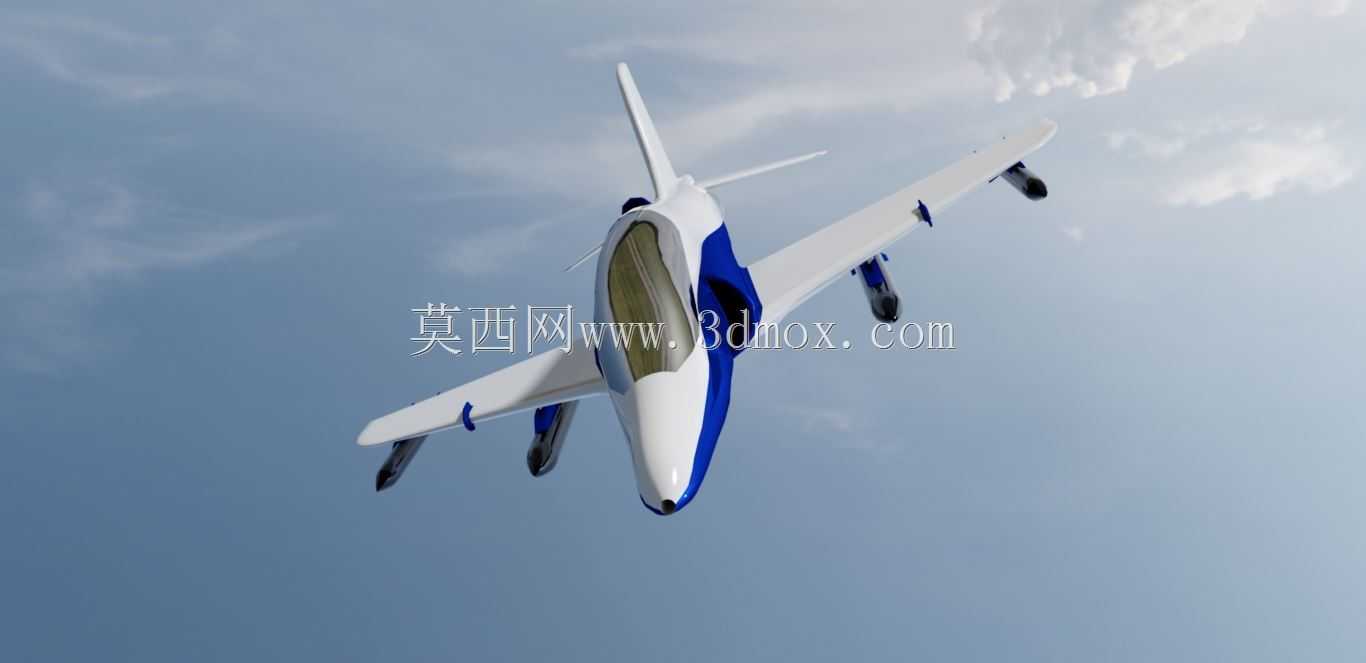

　　外形设计上，机头采用较细长的圆锥过渡，有利于降低高速飞行阻力并保持方向稳定性。串列座舱盖沿机身背线隆起，透明件区域形成连续曲面，既保证前后舱飞行员视野，也使蒙皮在风挡侧缘、舱盖后段与机身背部平滑衔接。机翼采用低阻单翼布局，翼根与机身下部融合过渡，翼下预留挂架接口，可用于训练弹、副油箱或演示载荷的安装校核。尾翼区域由垂尾、平尾和方向舵、升降舵操纵面组成，线框骨架清晰表达了后机身收束形态与尾翼交点。

　　在建模思路方面，外壳曲面不宜按单一实体粗暴拉伸，而应沿飞机纵向建立多条控制截面。机头、座舱、进气道唇口、翼身融合区和尾喷口属于曲率变化剧烈的位置，需要单独布置构造线，保证曲面连续性。机翼表面则要结合翼型厚度、前缘后掠角和翼尖收形进行放样；尾翼与后机身相交处应检查曲面切线方向，避免外形出现折皱或局部鼓包。线框表达保留了这些关键边界，使设计者能够在未完成实体加厚前，先评估整机比例和部件相对位置。

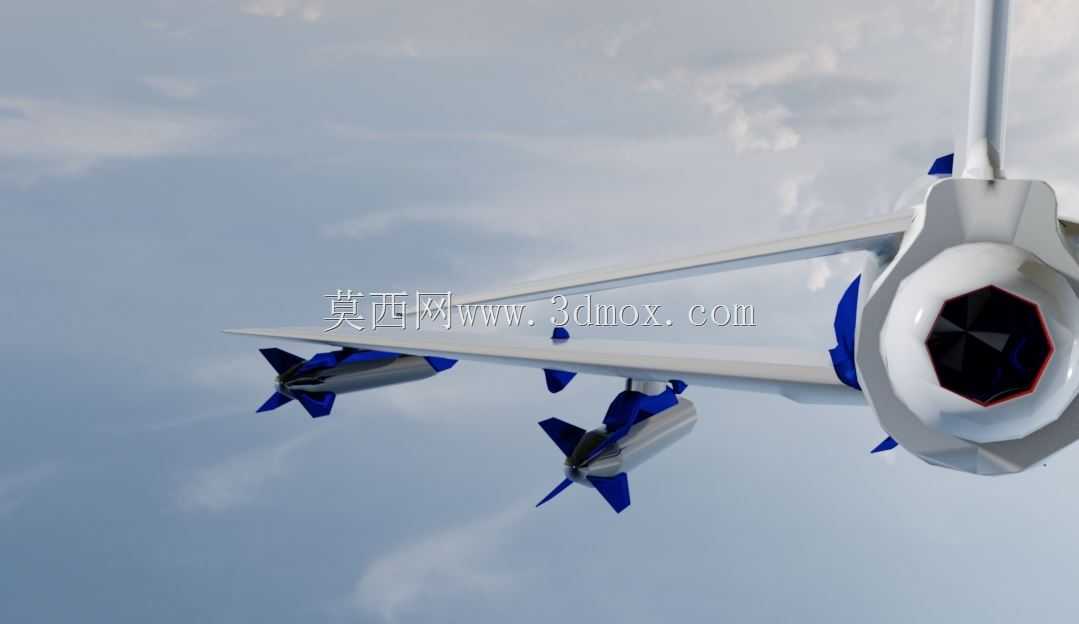

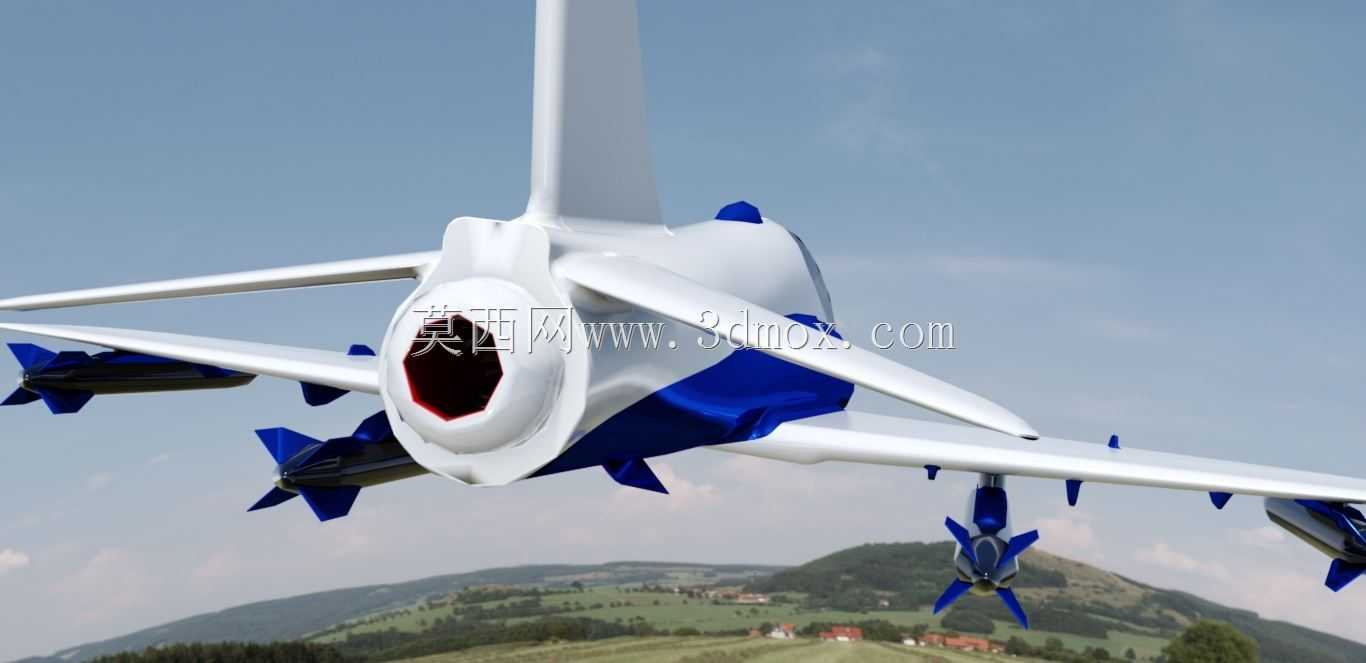

　　安装边界方面，前机身需留出座舱骨架、仪表板、弹射座椅通道和 nose gear 舱的空间；机身下部轮廓不能与起落架收放运动轨迹冲突。机翼根部与机身对接区要考虑主梁、翼肋和蒙皮连接法兰的布置，外挂挂架位置则需与翼盒承力结构对应。发动机舱段的外壳直径受发动机本体、维护间隙和隔热层影响，尾喷口周围还要预留热影响区，不能让邻近尾翼或操纵拉杆过度贴近高温气流。

　　工程应用中，该类线框可作为总体布置阶段的外形主控几何。设计者可在此基础上拆分蒙皮壁板、补充框肋站位、确定口盖轮廓，并进一步检查起落架收放、座椅安装、管路走向和电缆敷设是否突破外壳边界。对于教学场景，它也能直观展示飞机从概念外形到结构分区的推演过程：先锁定气动轮廓，再向内分配设备、承力件和维护空间，最后形成可加工、可装配的机身组件。

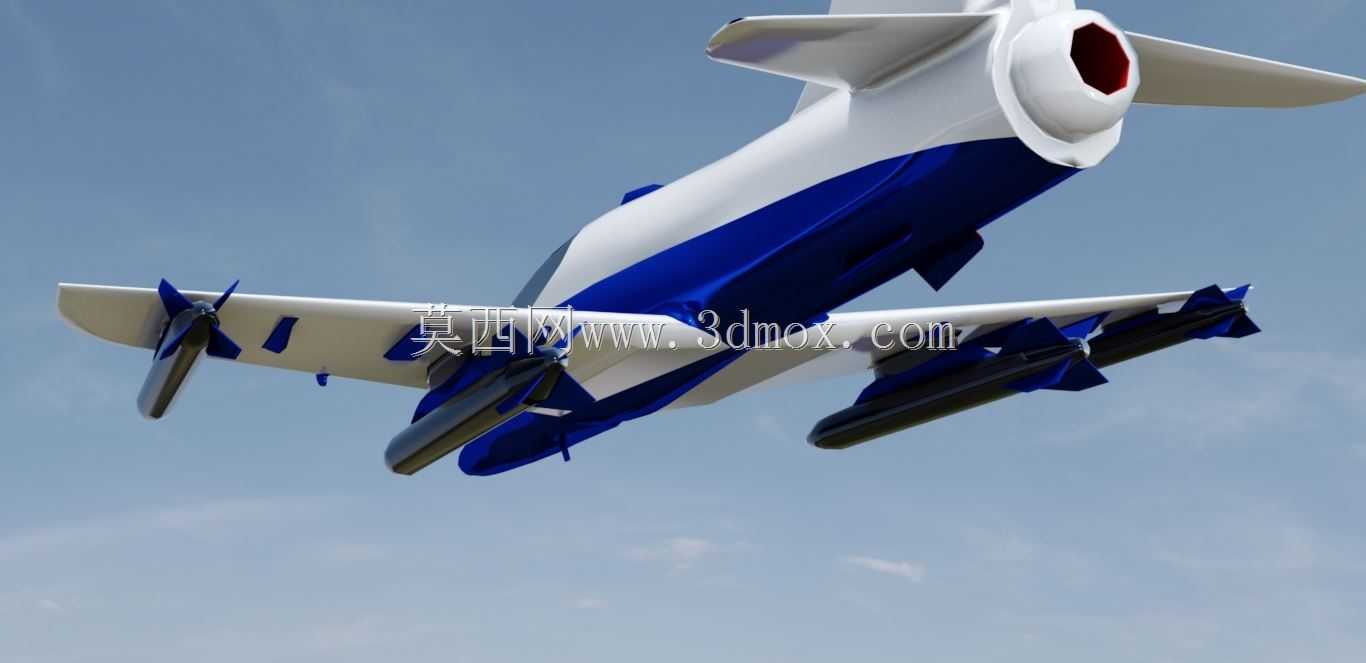

　　整机曲面还需关注左右对称性和维护可达性。机身侧表面的检修口、燃油口、应急开口和航电舱门都应在外壳线框确定后提前规划，避免后期开孔切断主承力框。机翼下表面挂点、襟翼滑轨和副翼铰链区域同样需要保留足够结构高度。通过线框阶段反复核对这些边界，可以减少后续实体设计中因外形变更导致的翼身接合、尾翼干涉和设备拆装问题。
