三级展开式齿轮减速传动箱结构

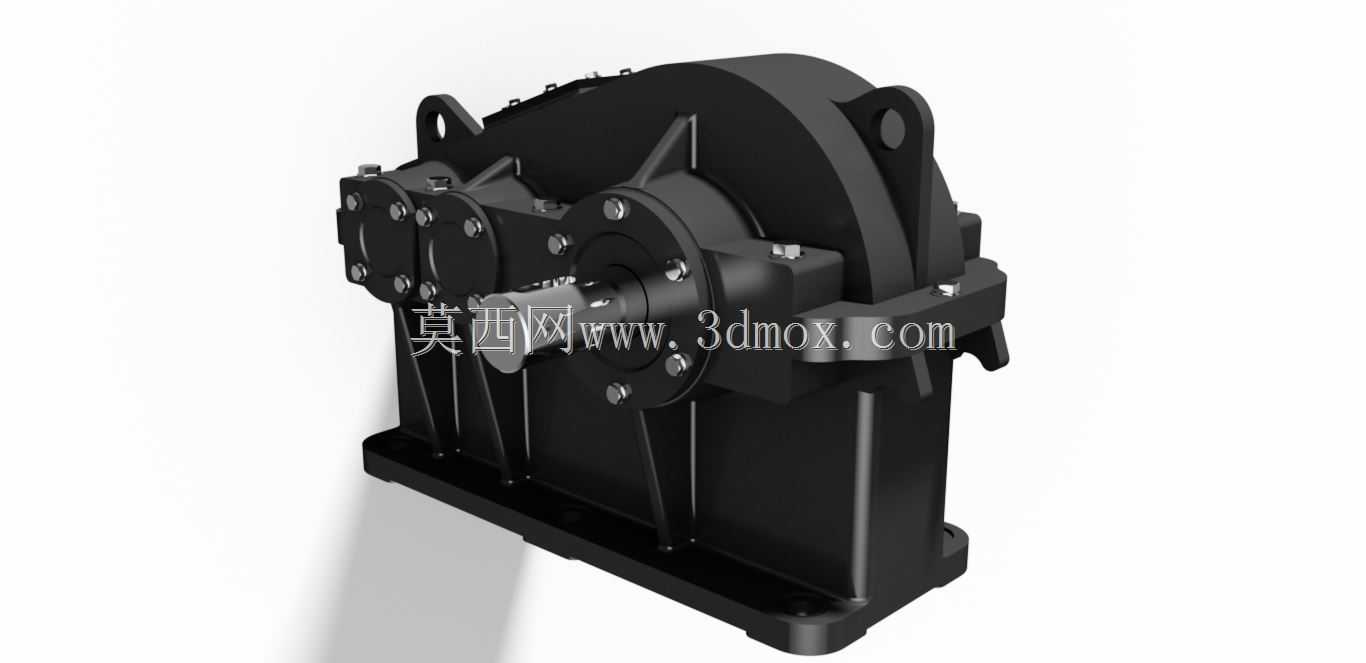

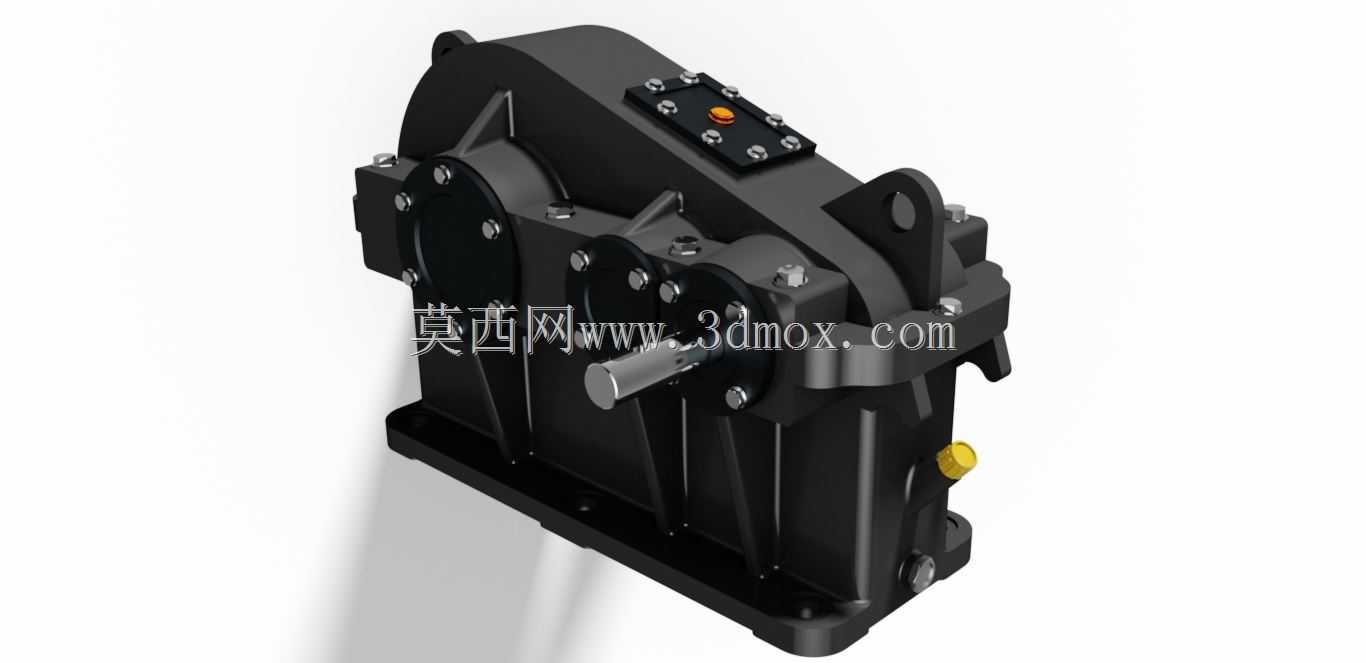

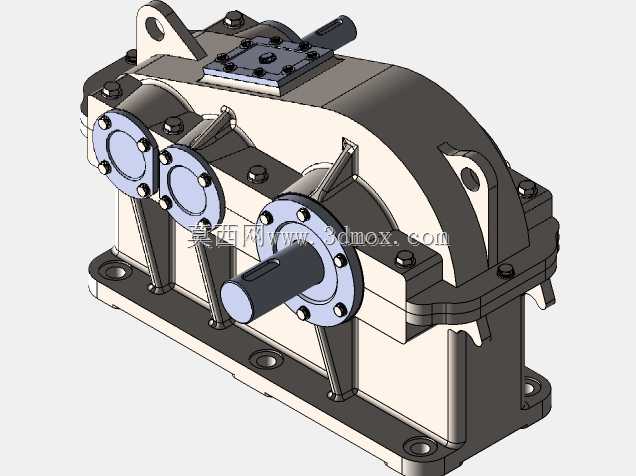

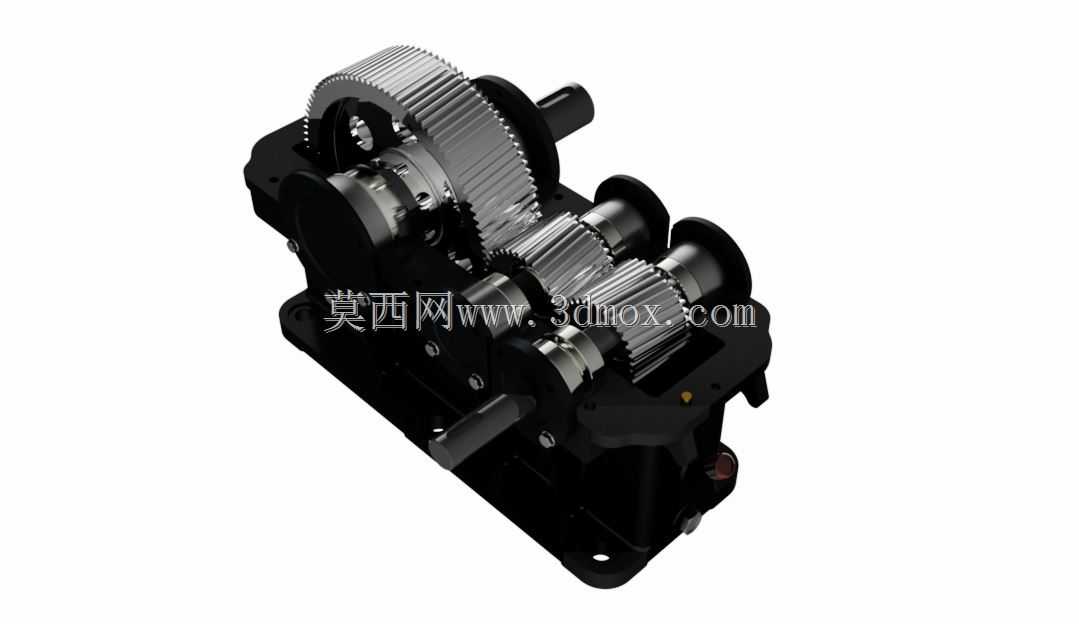

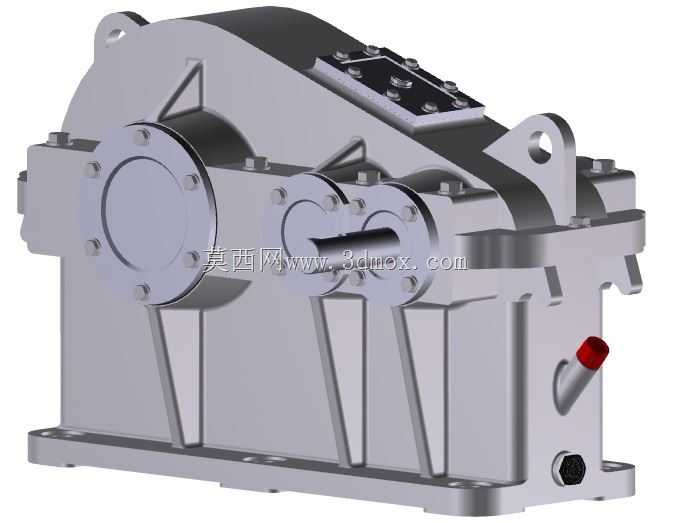

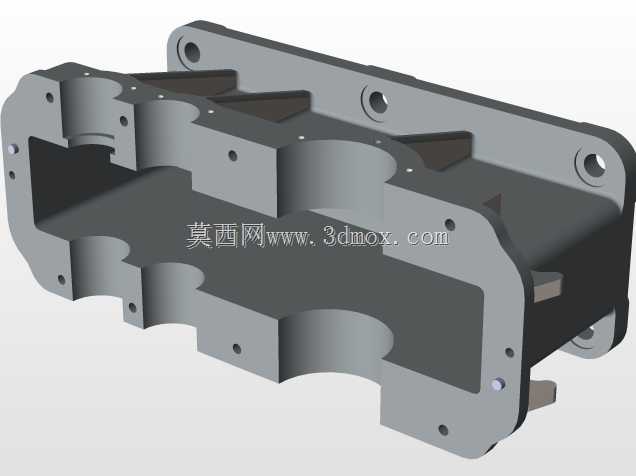

　　这套三级圆柱齿轮减速传动结构，面向需要大传动比、低输出转速、高输出扭矩的常规工业传动场景，在车间输送线、小型物料提升设备、轻工包装辅机、非标自动化工位驱动端都能见到同类型布局。整机采用下箱体承托、上箱盖封闭的剖分式壳体设计，所有传动零件的装配基准都落在箱体的镗孔同轴面上，检修时不需要拆动输出端外接的工作机构，只需掀开箱盖即可完成齿轮啮合检查、轴承更换和润滑脂补充，现场维护的拆装顺序非常顺手。

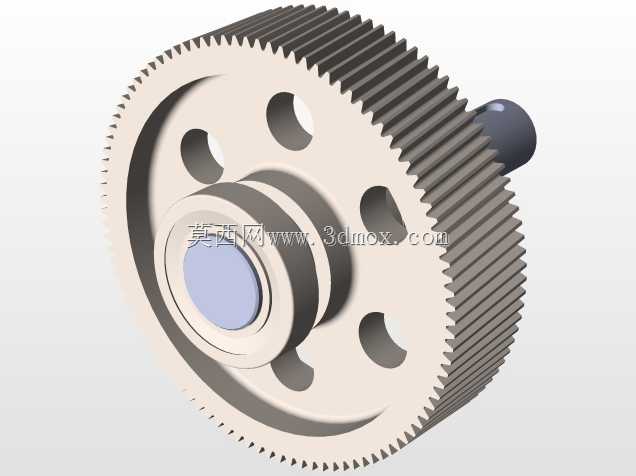

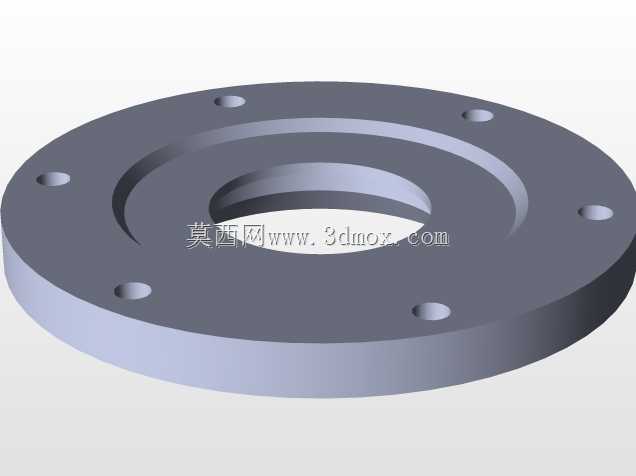

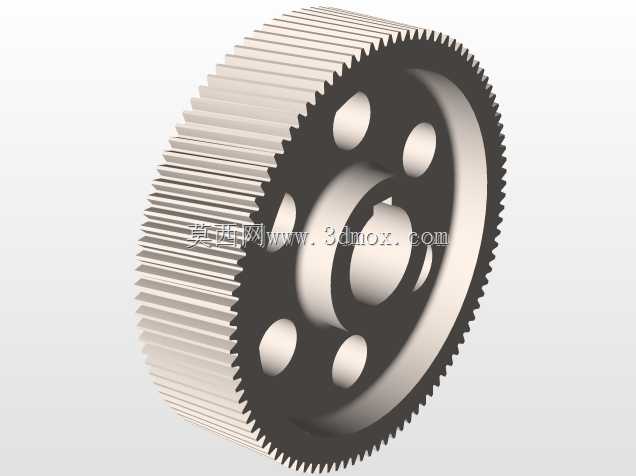

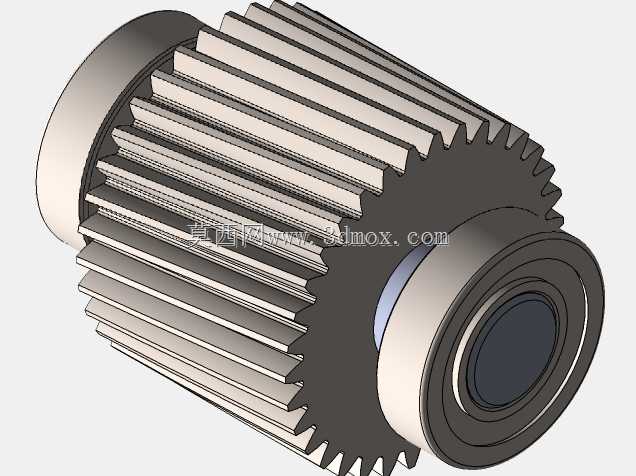

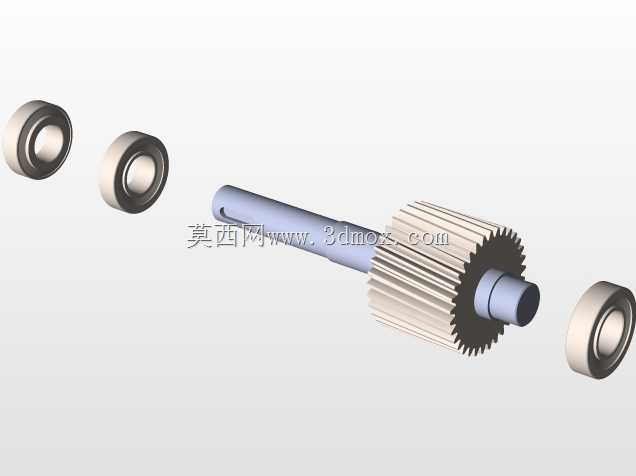

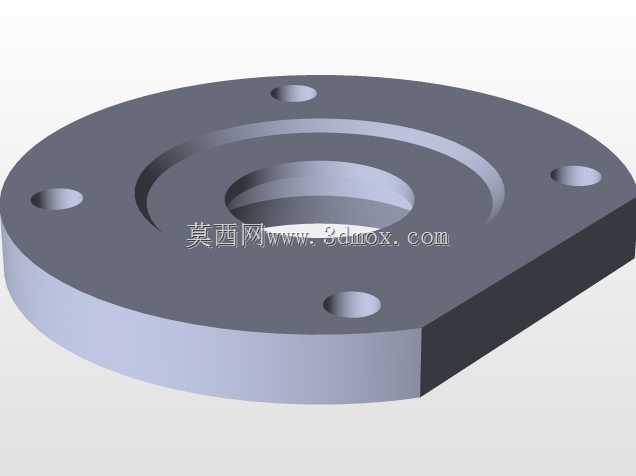

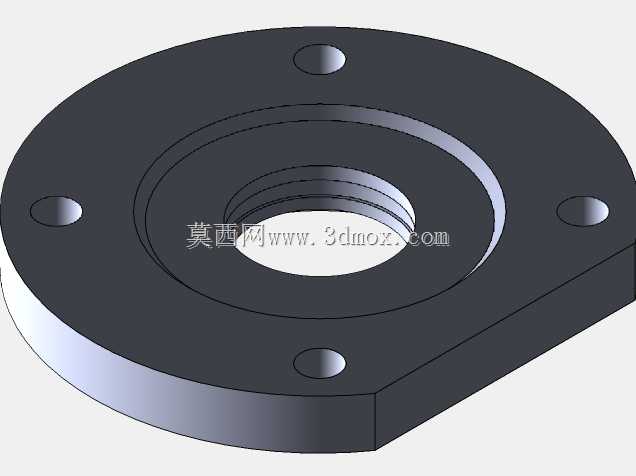

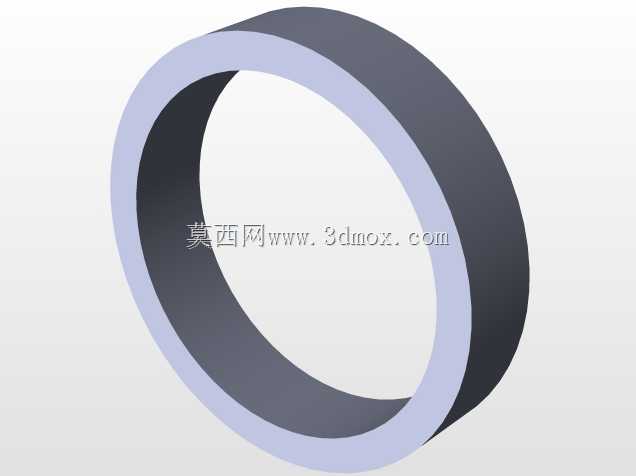

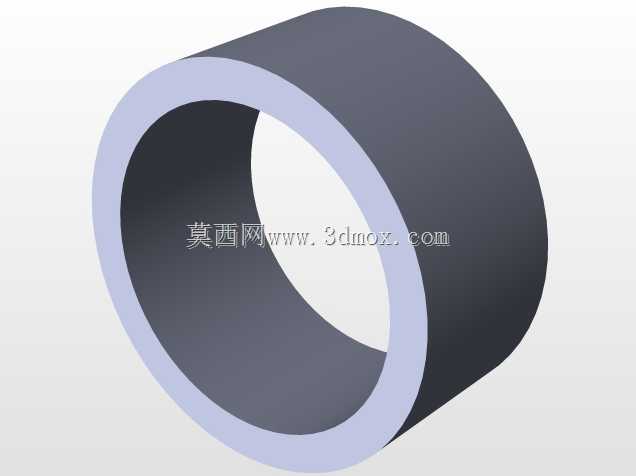

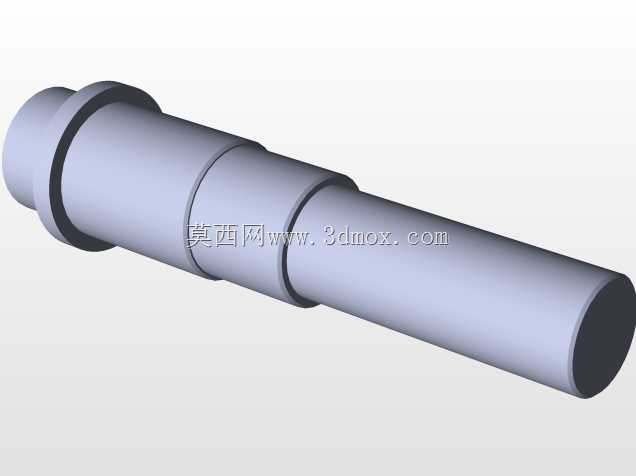

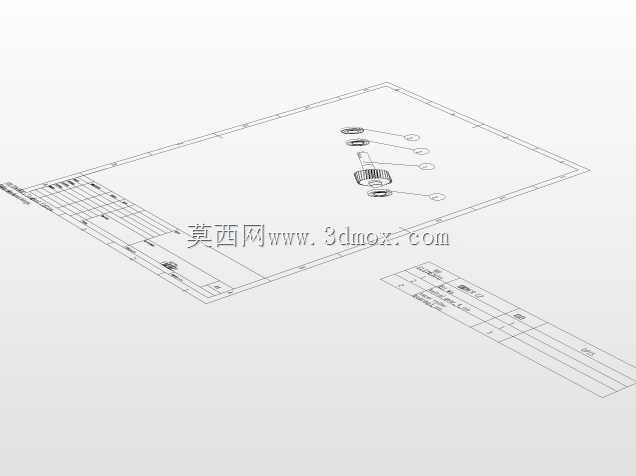

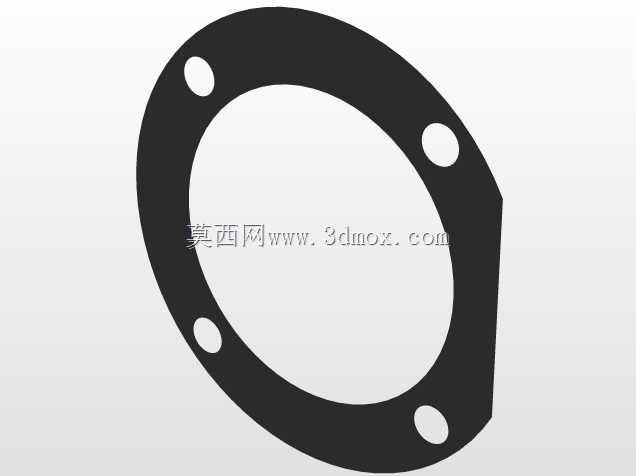

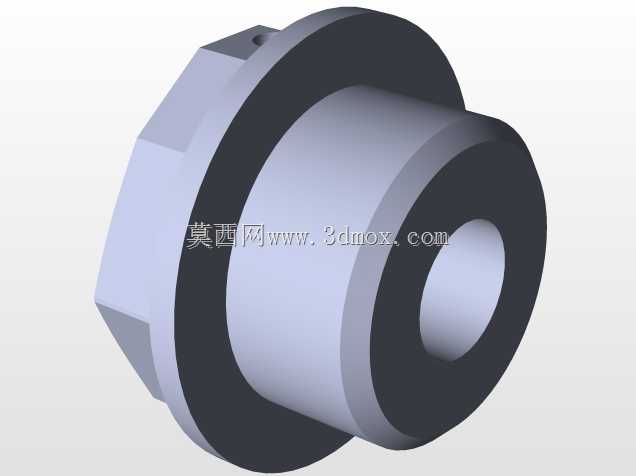

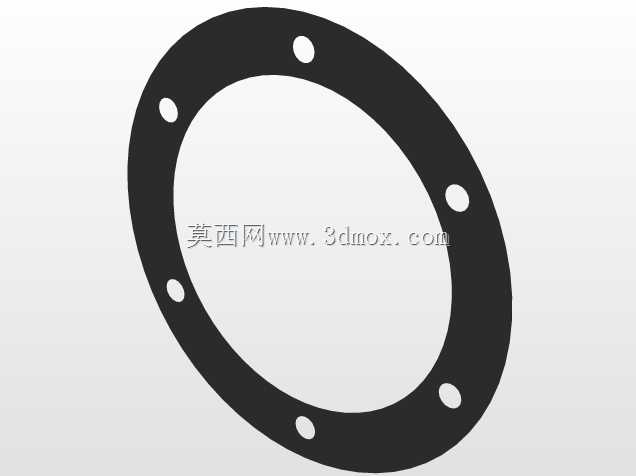

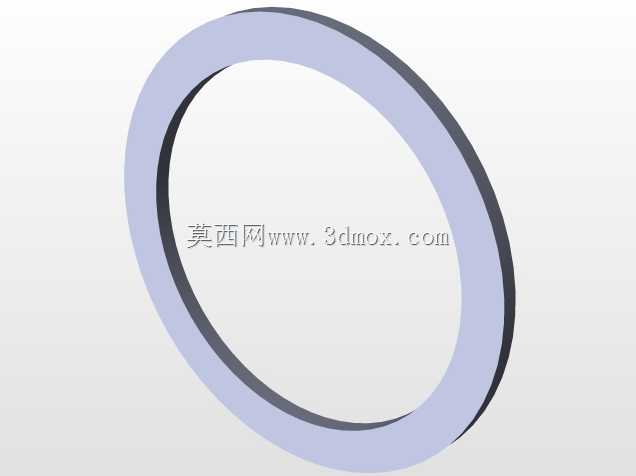

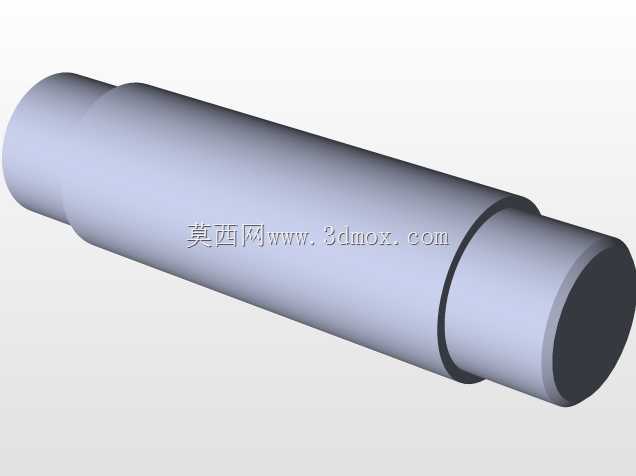

　　传动链从高速输入轴端开始，动力依次经过三对渐开线圆柱齿轮逐级减速：第一级小齿轮直接和输入轴做成一体，减少高速段的连接同轴度误差；中间两根传动轴上分别布置大从动轮和下一级小主动轮，齿轮和轴之间通过平键传递扭矩，轴向位置靠轴肩和套筒双向限位，避免运转时齿轮窜动破坏啮合侧隙。最末级大齿轮安装在低速输出轴上，输出轴两端向外伸出箱体，可根据安装空间选择单侧或双侧外接负载，适配不同设备的驱动接口布局。所有轴的支撑位都配置了深沟球轴承，轴承外圈嵌入箱体轴承座孔，端盖通过螺栓压紧轴承外圈，既约束轴系的轴向窜动量，也能通过调整端盖垫片厚度控制轴承的预紧间隙，避免高速运转时轴承出现异响或过热。

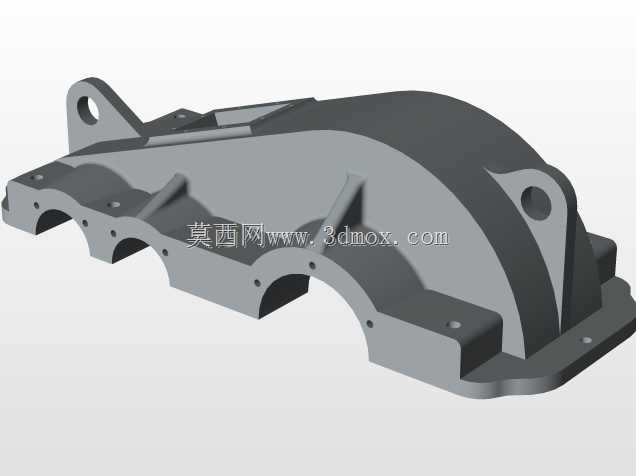

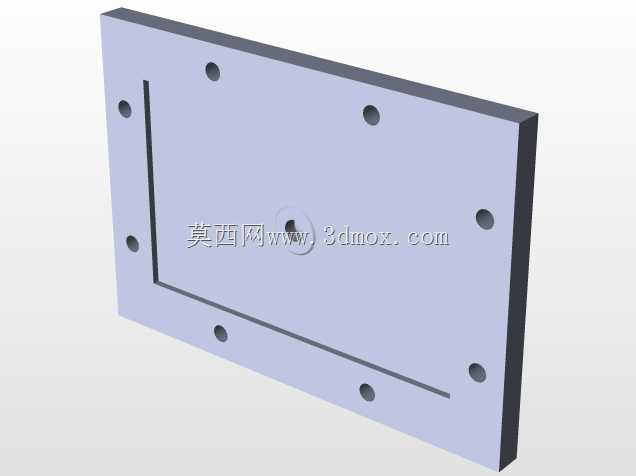

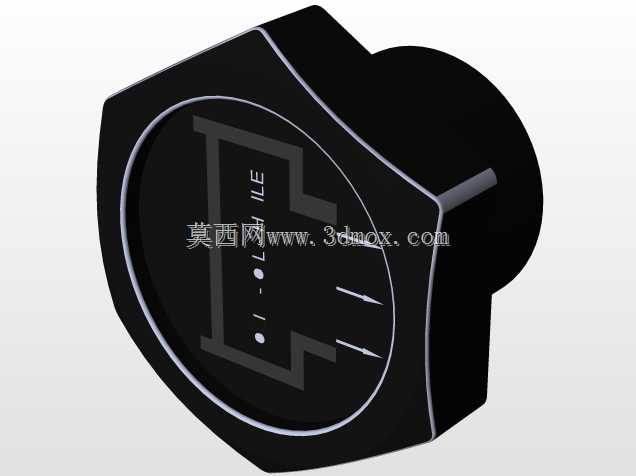

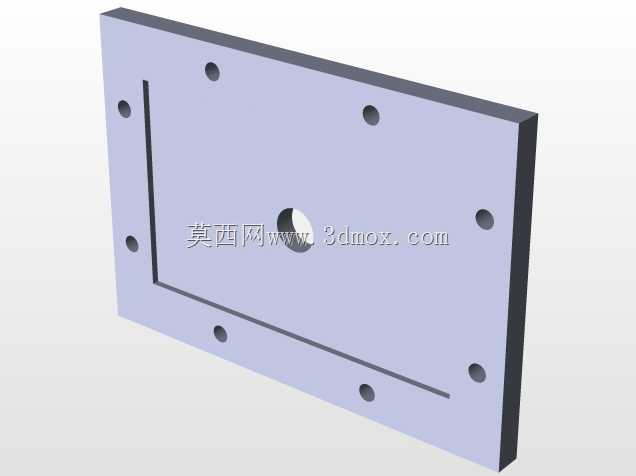

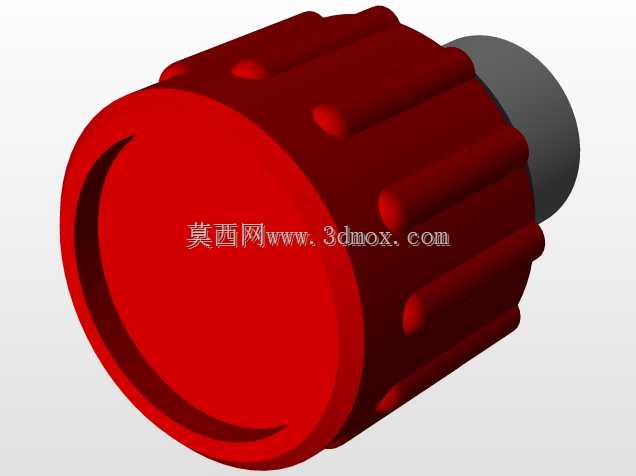

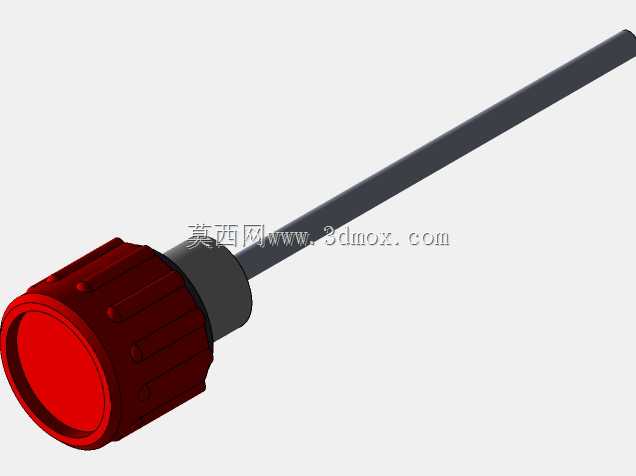

　　外形布局上，箱体底部为整块安装底板，底板四角开设贯通安装孔，整机就位后可直接通过螺栓固定在设备机架的安装平面上，安装边界需要预留输入轴端的电机联轴器装配空间、输出轴端的工作部件连接空间，以及箱盖顶部透气帽、油位观察、换油口的操作空间，箱体侧壁和周边机架构件之间要留出足够的散热间隙，避免长时间满负荷运行时箱体内润滑油温过高。齿轮副全部采用浸油润滑，箱体内腔下部储存润滑油，低速级大齿轮运转时带起油液，飞溅到各个啮合齿面和轴承位置，不需要额外配置强制润滑泵，结构简单可靠，日常运维只需要定期检查油位、按周期更换润滑油即可。

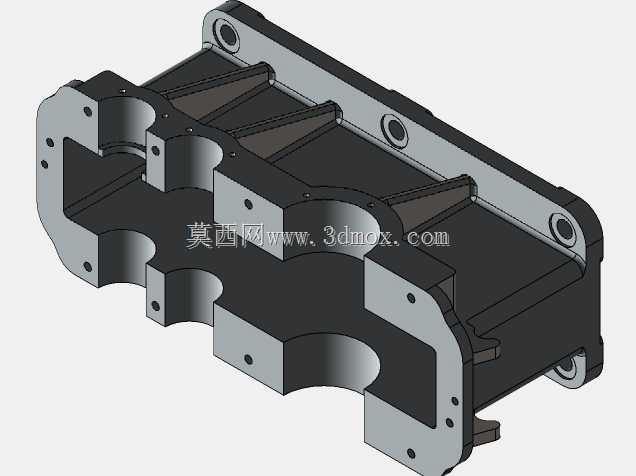

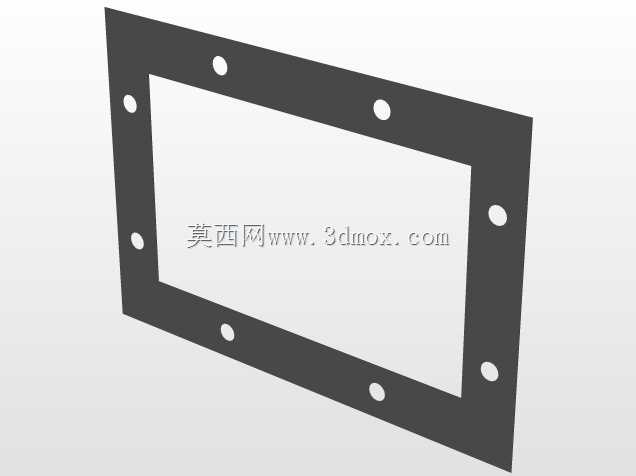

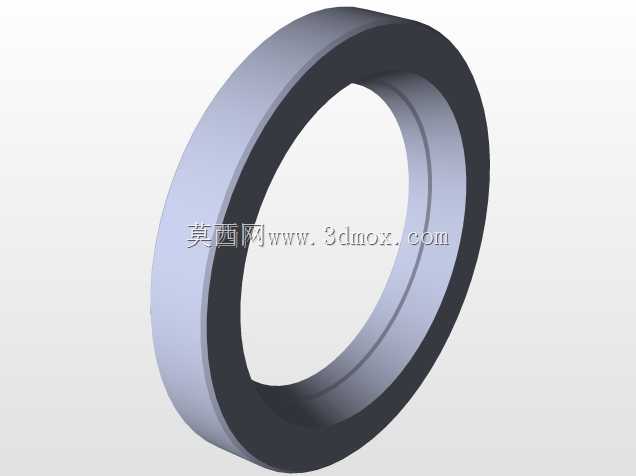

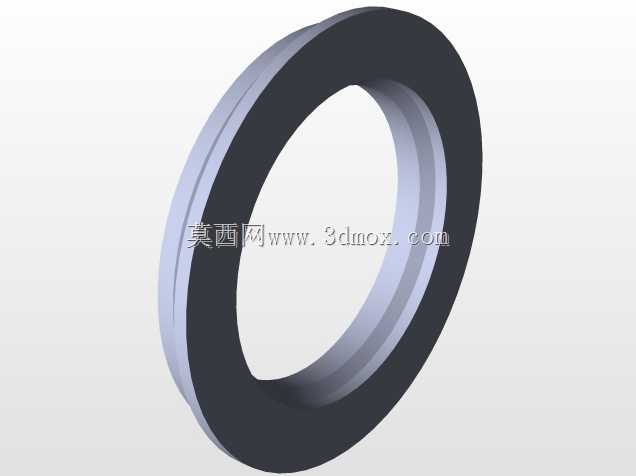

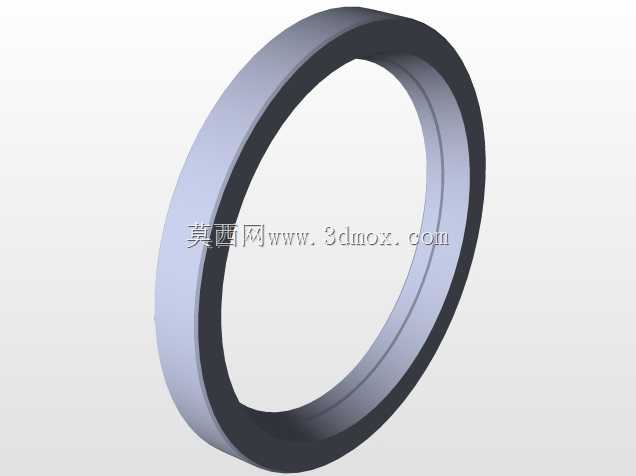

　　设计过程中首先根据输入转速、目标输出转速和负载扭矩分配每一级的传动比，让三级齿轮的承载能力尽量均衡，避免某一级齿轮应力富余过多而另一级提前失效；随后确定各轴的中心距，校核齿轮的齿面接触强度和齿根弯曲强度，再根据扭矩大小推算轴的最小直径，预留键槽位置的强度余量，轴上各段直径按照装配顺序逐级变化，方便齿轮、轴承、套筒从轴端依次套装。箱体的壁厚按照铸造工艺要求设计，轴承座位置做局部加厚凸台，提升支撑刚度，箱盖和下箱体的结合面加工出密封平面，装配时涂密封胶防止润滑油渗漏，箱体两侧的轴伸孔位置安装油封，把润滑油封闭在箱体内，同时阻挡外界粉尘进入传动腔。

　　整套结构的所有配合关系都在三维环境中完成干涉校验：齿轮转动全行程不会和箱体内壁发生磕碰，轴上零件的装配路径没有阻挡，螺栓紧固位置预留了扳手操作空间，端盖、观察盖等外接零件的孔位和箱体螺纹孔完全对应。这种成熟的定轴齿轮减速布局，传动效率稳定，工作过程中冲击小，零件通用性强，非标设备设计时可以直接根据负载参数调整齿轮模数、齿宽和轴伸尺寸，快速衍生出适配不同工况的减速传动方案。
