异径斜交三通道汇流管路结构

　　该结构件面向流体输送、除尘排风、粉体转运以及局部管路改造场景，常用于多股介质在有限空间内完成合流或分流的位置。与标准正交三通相比，该件采用三段圆柱筒体斜向交汇的布置方式，其中两个较大口径通道呈错位搭接，下方再延伸出一段较小口径筒体，整体形成非对称三向汇流通道。此类结构在设备内部接管、吸尘支管汇集、工艺管线转向以及非标输送系统中较为常见，尤其适合安装空间受设备外壳、机架梁或检修通道限制，无法使用常规直管和标准管件组合的场合。

　　从实际用途看，该件的核心作用是改变介质流向并完成不同管路之间的连续过渡。斜交布置可以降低流体在交汇处的突然折转，使气流或液流沿筒壁逐步改变方向；对于含尘气体、颗粒物料或低黏度液体，这种过渡方式有助于减少局部涡流和物料撞击。若用于排风系统，斜向流道可降低噪声和阻力损失；若用于粉料输送，则可减少物料在夹角处的滞留。结构外表面为连续圆柱面与相贯区域组合，建模时需要重点控制各筒体轴线的空间角度、相交轮廓以及壁厚一致性。

　　设计思路上，该件并非简单布尔合并，而是围绕流道中心线展开。先确定三个接口的方向和相对位置，再以各通道通径为基础建立圆柱主体，随后处理相贯线并保留均匀壁厚。较大筒体之间的搭接区域存在复杂空间曲线，交界处需要保证内壁平滑、外壁连续，避免出现尖角、错边或厚度突变。下方小口径筒体与主体斜接，其端口形成椭圆截交轮廓，实际放样或加工时需要根据轴线夹角展开下料。若采用钣金焊接，应在相贯边缘预留焊接和修磨余量；若采用铸造或一体成型，则需关注交汇处圆角、拔模方向和壁厚收缩。

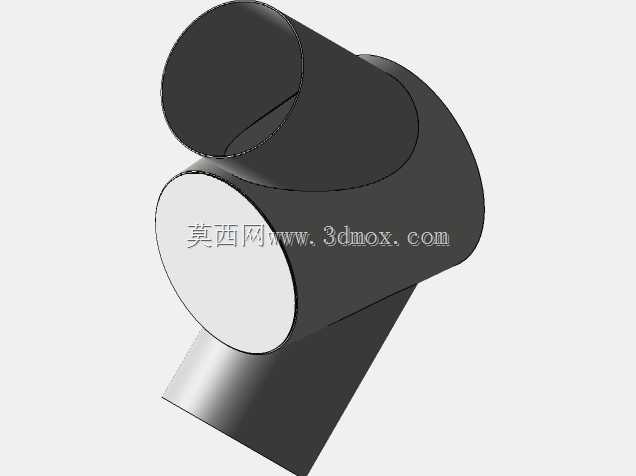

　　外形边界方面，模型整体占用空间由三段筒体的外径、轴线夹角和伸出长度共同决定。两个大口径通道沿不同方向伸展，形成较高的侧向轮廓；下部小筒体向下偏置，使安装基准不再位于同一平面。布置时不能只核对接口中心距，还应检查筒体外圆在旋转、吊装和检修方向上的干涉边界。与外部管道连接时，各端口可根据工况选择焊接、法兰连接或卡箍连接；若采用法兰，应在端口处补充法兰盘、密封面和螺栓孔位置，并核对螺栓操作空间。对于需要支承的管路，支架宜布置在靠近筒体交汇刚性较强的区域，避免悬臂过长导致振动。

　　从结构强度角度看，三筒交汇区是应力集中最明显的位置。内部承压或承受管道重量时，相贯线附近会同时受到弯曲、扭转和局部薄膜应力影响，工程处理时通常在交汇处增加圆滑过渡、补强圈或加厚段。对于通风、除尘等低压场景，薄板焊接结构即可满足刚度要求；对于液体压力管路，则需按工作压力复核壁厚，并在焊缝位置设置可检测、可修磨的结构。模型中圆柱端口保持开放，便于设计人员在此基础上继续添加法兰、变径段、密封圈或固定支座。

　　建模过程中，轴线草图、参考平面和相贯裁剪顺序十分关键。应先锁定三个接口的中心高与方向角，再分别生成筒体，避免后期调整端口时造成交汇区域破碎。斜交端口的端面并非垂直于主体轴线，若需要与标准管道对接，应额外建立垂直于各自通道轴线的端面基准。交汇完成后，需检查内壁是否存在多余褶皱面，外壁相贯线是否连续，壁厚抽壳后是否在尖角处失效。对于后续出工程图的场景，还应补充各通道外径、内径、轴线夹角、端口长度、接口方位以及关键定位尺寸，使加工人员能够依据图纸完成放样、卷制、焊接和检验。
