波切阿尼亚茨竖管围栏防护栏结构

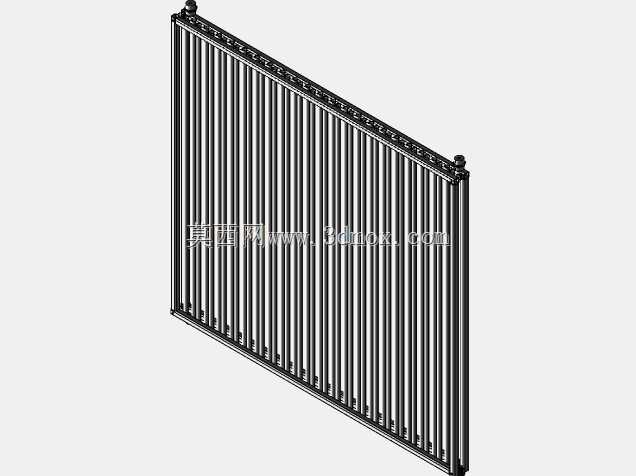

　　该结构件呈现为一组竖向密排管栏式防护装置，整体由上下横向框架、多根平行竖管以及端部连接构件组成，外观接近工业现场常见的安全围栏、设备隔离栏或区域分隔栅栏。竖管沿横向方向等距布置，形成连续而通透的阻挡面，既能够限制人员或物体直接穿越，又不会完全遮挡视线，便于操作人员观察围栏内侧设备运行状态。此类结构在生产线边界、输送通道、机器人工作站、平台边缘、厂区临时隔离区以及公共设施外围防护中均有较多应用。

　　从实际使用角度看，竖管式围栏的核心作用在于建立稳定的物理边界。上部和下部横向构件承担整体抗弯与连接功能，竖管则主要承受侧向冲击和日常接触载荷。密排竖管之间保留窄缝，可减少风阻，也便于清洁维护；相比整板式围挡，这种形式重量更轻，现场拆装和调整更加方便。端部立柱位置设置连接节点，可用于相邻围栏段之间的拼接，也可与固定支座、地脚件或墙体接口配合。建模时需要重点保证竖管间距、上下横梁平行度以及端部安装孔位的一致性，因为这些尺寸直接影响多段围栏组合后的直线度和互换性。

　　结构设计上，上下横梁采用长条形型材思路，能够把单根竖管承受的局部载荷分散到整体框架中。竖管两端与横梁连接区域应保留足够搭接或插入深度，避免在受到推靠、碰撞时出现端部松脱。若用于机械设备周边，围栏高度通常需要依据危险运动部件的位置、人员伸手可达范围以及现场通道宽度确定；若用于平台或台阶边缘，则还要结合踢脚板、立柱间距和地面固定方式综合考虑。图中结构的长条形比例说明其适合作为一段标准化栏板，后续可通过复制、旋转和拼接形成直线段、转角段或封闭围护区域。

　　安装边界方面，该类栏板在布置时不能只关注本体外形，还需要预留立柱、铰链、门锁或紧固件所占空间。若围栏作为设备防护使用，栏体与运动机构之间应保留安全距离，防止人员透过栏缝触及危险点；若作为通道分隔，则应保证栏板下缘与地面之间的间隙满足防护要求，同时避免因地面不平造成安装干涉。三维建模过程中，可将竖管建立为阵列特征，通过控制管中心距、管径、栏板长度和高度来快速生成不同规格；横梁与端部连接件则宜单独建模，便于在工程出图时明确装配关系。

　　该模型对结构设计人员的参考价值在于，它展示了典型栏栅类产品从杆件排布、框架承力到端部连接的完整构成。设计时不应只追求外观整齐，还要考虑现场搬运、分段安装、螺栓紧固空间、碰撞后的更换便利性以及长期使用中的防腐和维护。对于设备选型人员而言，这类栏板可根据防护高度、单段长度、杆件间隙和固定方式进行参数化调整，以适配不同厂区布局和安全隔离需求。
