剪式连杆自适应夹持机械手爪

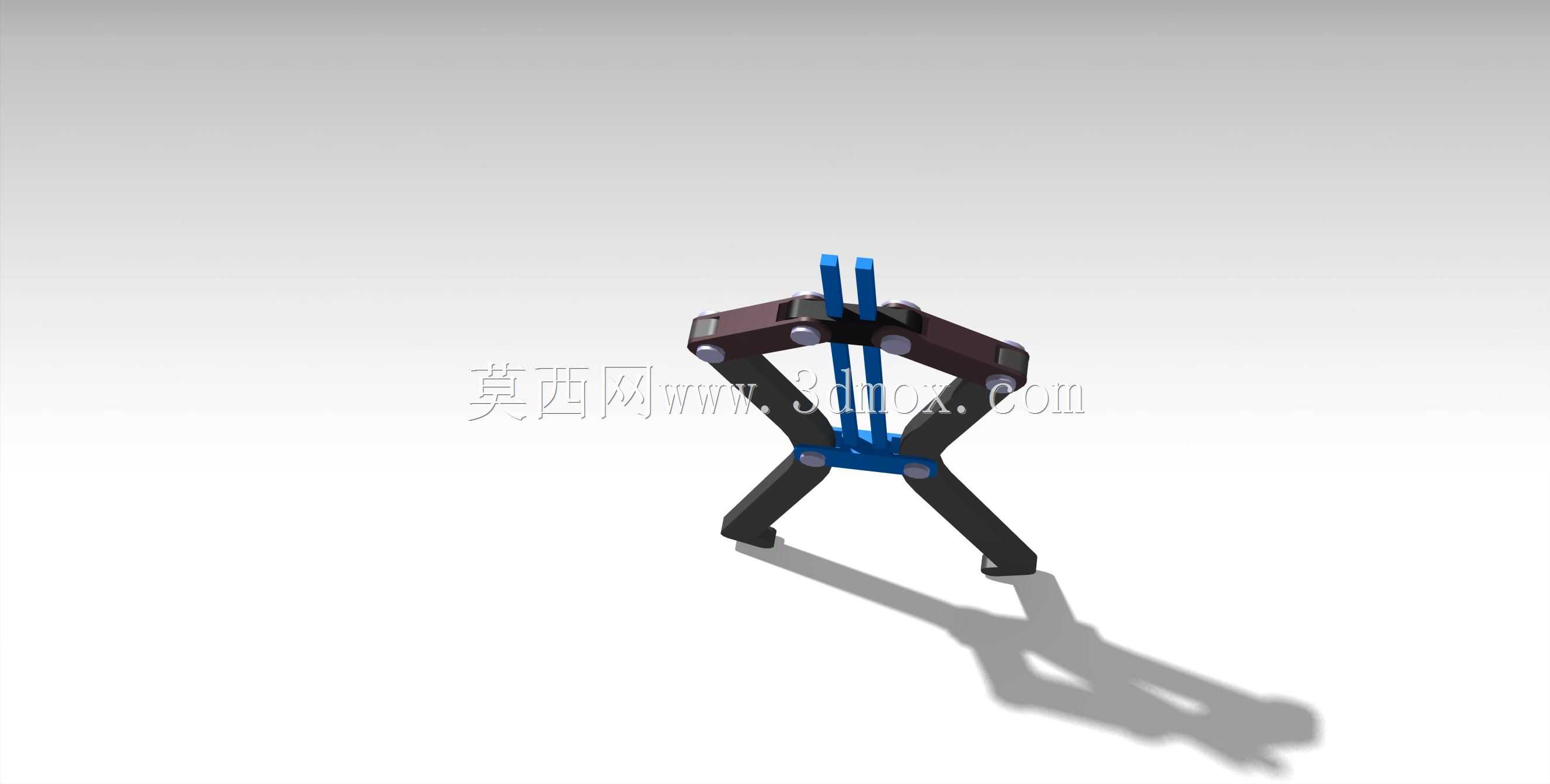

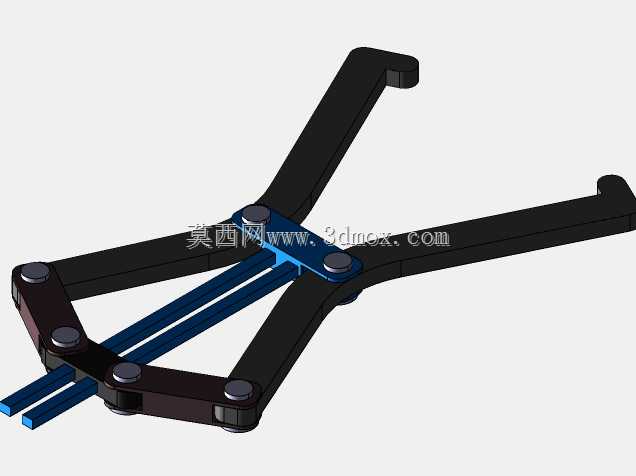

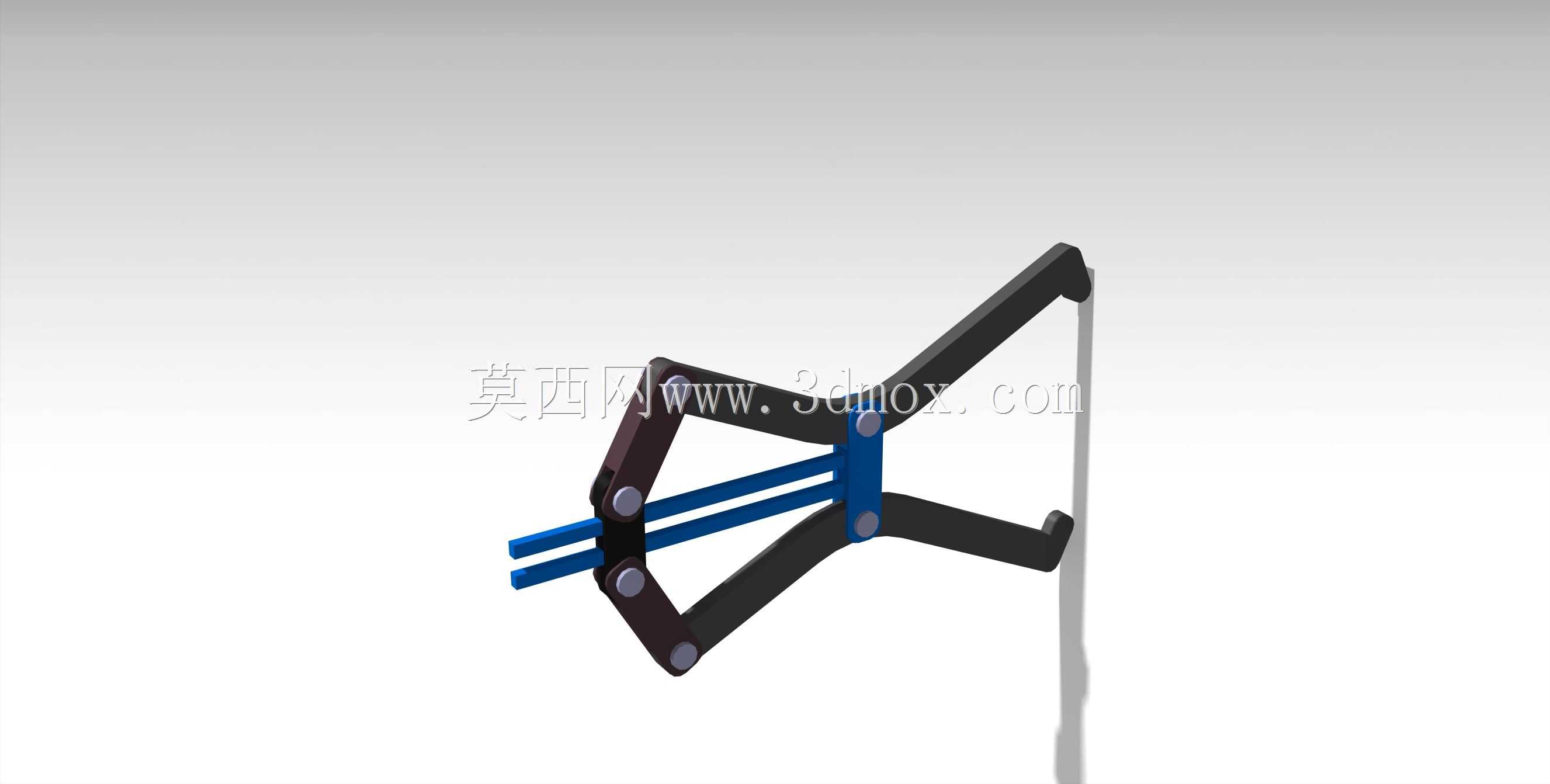

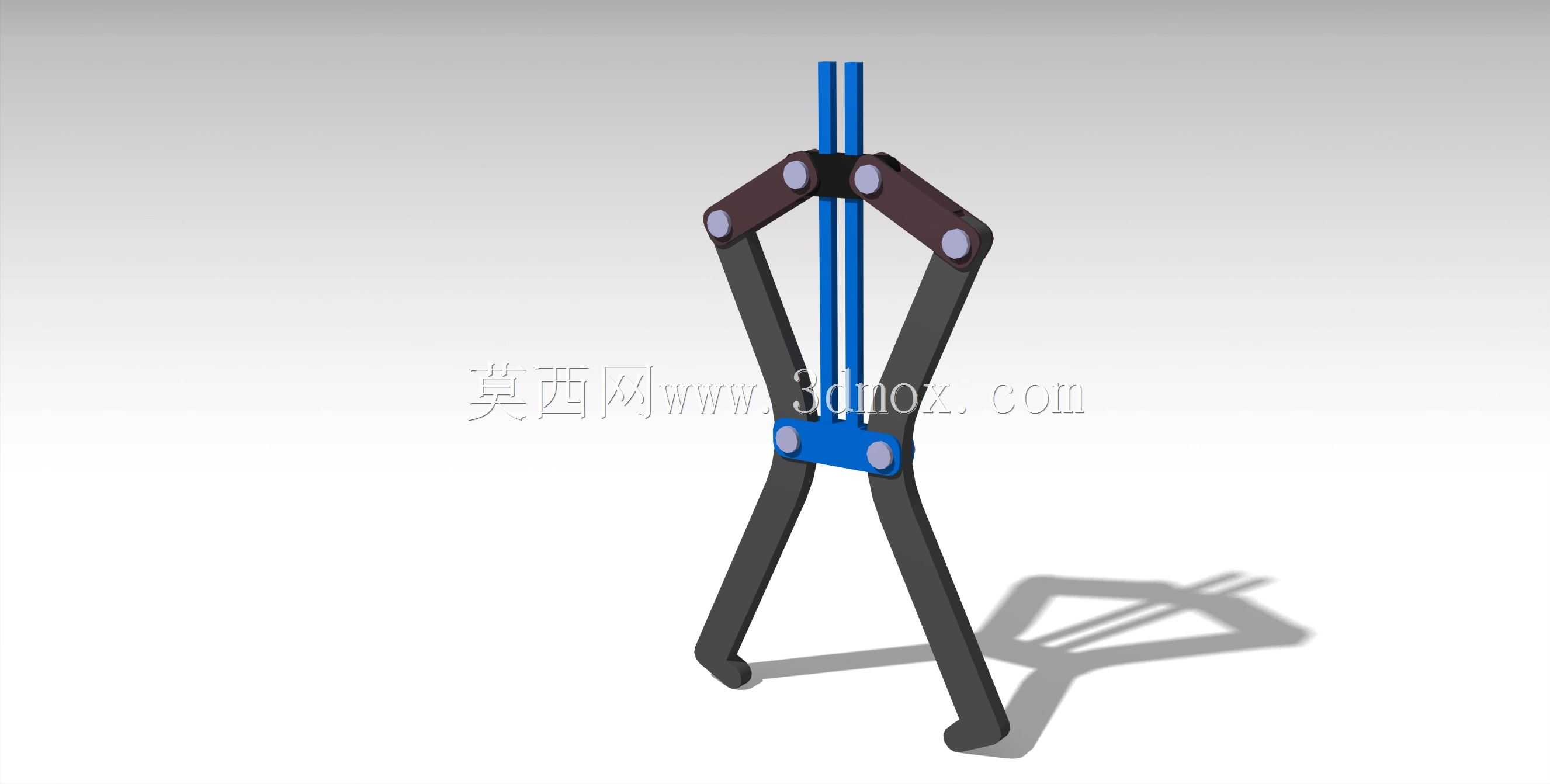

　　这套剪式连杆夹持执行端在结构上采用对称双四杆联动布局，两根竖向导向杆承担上部铰接座的直线导向约束，中部蓝色铰接横梁将左右两组剪臂的内侧铰点同轴连接，外侧深色长臂向下延伸形成夹持端，末端带内弯勾形托脚，上端短臂通过铰销与滑动座配合。当驱动件带动上部滑动座沿竖向导向杆下行时，两组短臂绕铰点撑开，带动长臂绕中部横梁铰点转动，两夹持臂同步向内收拢；滑动座上行时臂体反向张开，整个开合过程左右侧位移完全对称，不会出现偏载夹歪的情况。

　　从实际产线落地场景来看，这类夹持爪常配套在小型六轴机器人末端、直线模组滑台或者桌面式搬运工位上，处理轴类零件、薄壁管件、异形注塑件的上下料转运：勾形末端在夹持圆柱件时可以从工件下半周形成托抱，即使夹持有轻微松动也不会让工件直接坠落，相比平直夹指的容错率更高；臂体内侧预留了贴装防滑橡胶垫、聚氨酯衬片的安装平面，针对表面易划伤的铝件、塑料件可以更换软质衬层，针对毛坯件则可以换装带齿纹的淬火钢夹片，不需要改动主体连杆结构。

　　设计阶段首先要确定的是开合行程与夹持范围的匹配关系：剪臂的力臂比例直接决定夹持力放大倍数——中部铰点到末端夹持位的力臂长度，短于中部铰点到上端滑动铰点的力臂时，驱动端输入的推拉力会在夹持端按杠杆比放大，用小推力驱动就能获得足够的夹紧力，这也是剪式结构相比直动夹爪最突出的优势。建模时所有铰接位置都按同轴销钉配合做间隙校核，相邻连杆在开合极限角度下不能出现运动干涉：张开到最大位时长臂外摆不能碰到设备周边的工位挡板，收拢到最小位时两勾脚之间要保留2~3mm的安全间隙，避免硬碰撞顶死。

　　安装边界方面，上部导向杆顶端预留了与机器人法兰盘对接的安装板孔位，两根导向杆的中心距、滑动座的配合长度都按照标准直线轴承规格选型，现场替换不同行程的驱动气缸或者电动推杆时，只需要调整驱动端连接头的铰接孔位，主体连杆组件可以通用。整体结构没有复杂的曲面零件，所有臂体都可以采用铝板线切割或者钢板激光切割后铣削铰孔完成加工，铰接销选用标准内六角圆柱销加轴用挡圈限位，维护时单独更换磨损的销套即可，不需要整组报废。在工位布局校核时，要注意夹持爪完全张开状态下的横向最大宽度，确保机械手进出机床卡盘、料箱堆叠间隙时不会剐蹭周边设备，竖向方向上导向杆伸出顶端的长度要预留驱动件的安装空间，下端夹指闭合后的总高度要满足工件抬升后离开输送带表面的安全距离。这套结构同时兼顾了大夹持范围、力放大特性和低成本加工属性，在小型自动化搬运、分拣工位的执行端改造中适配性很强。
