剖分式内燃机连杆传动结构

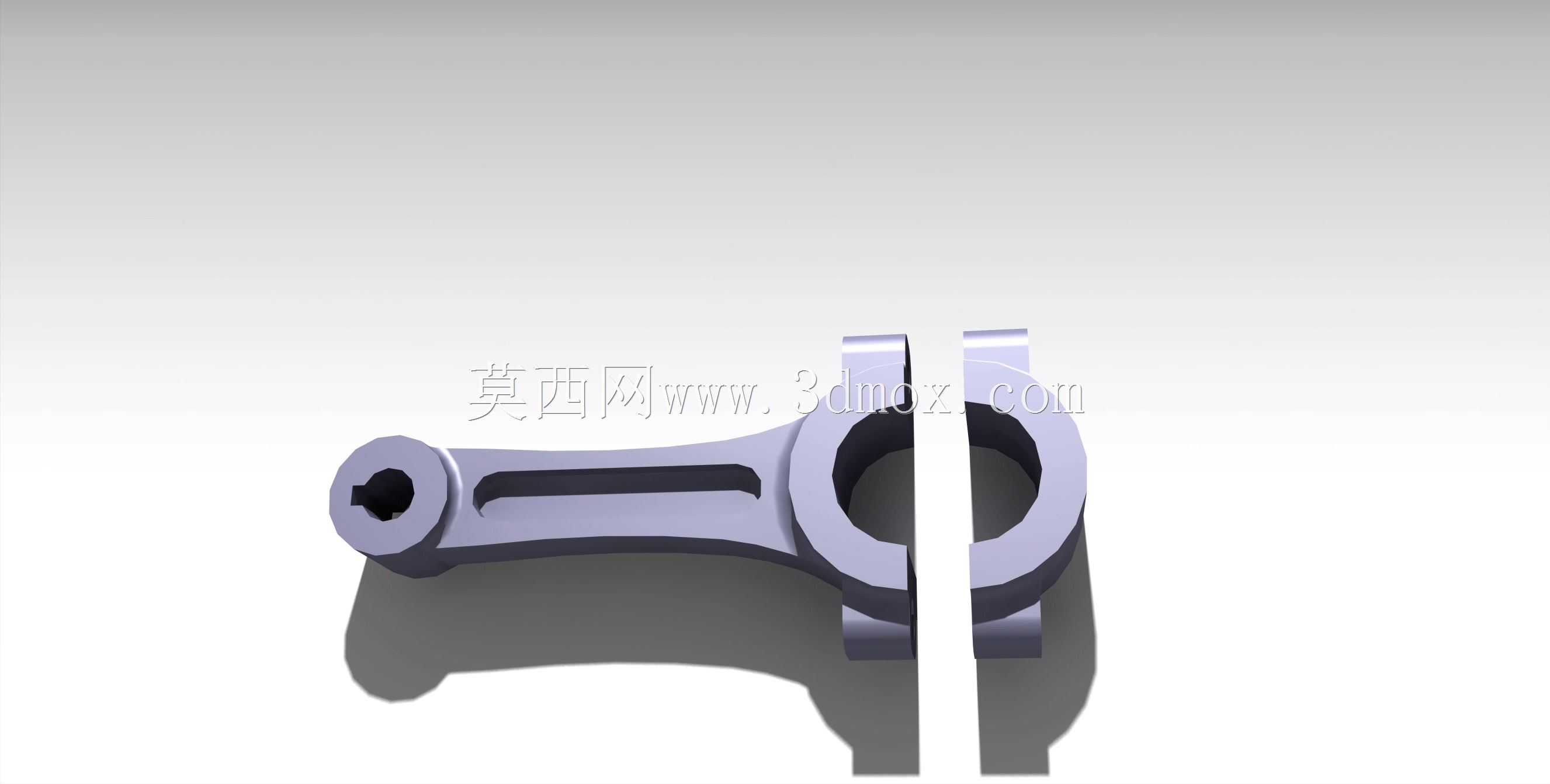

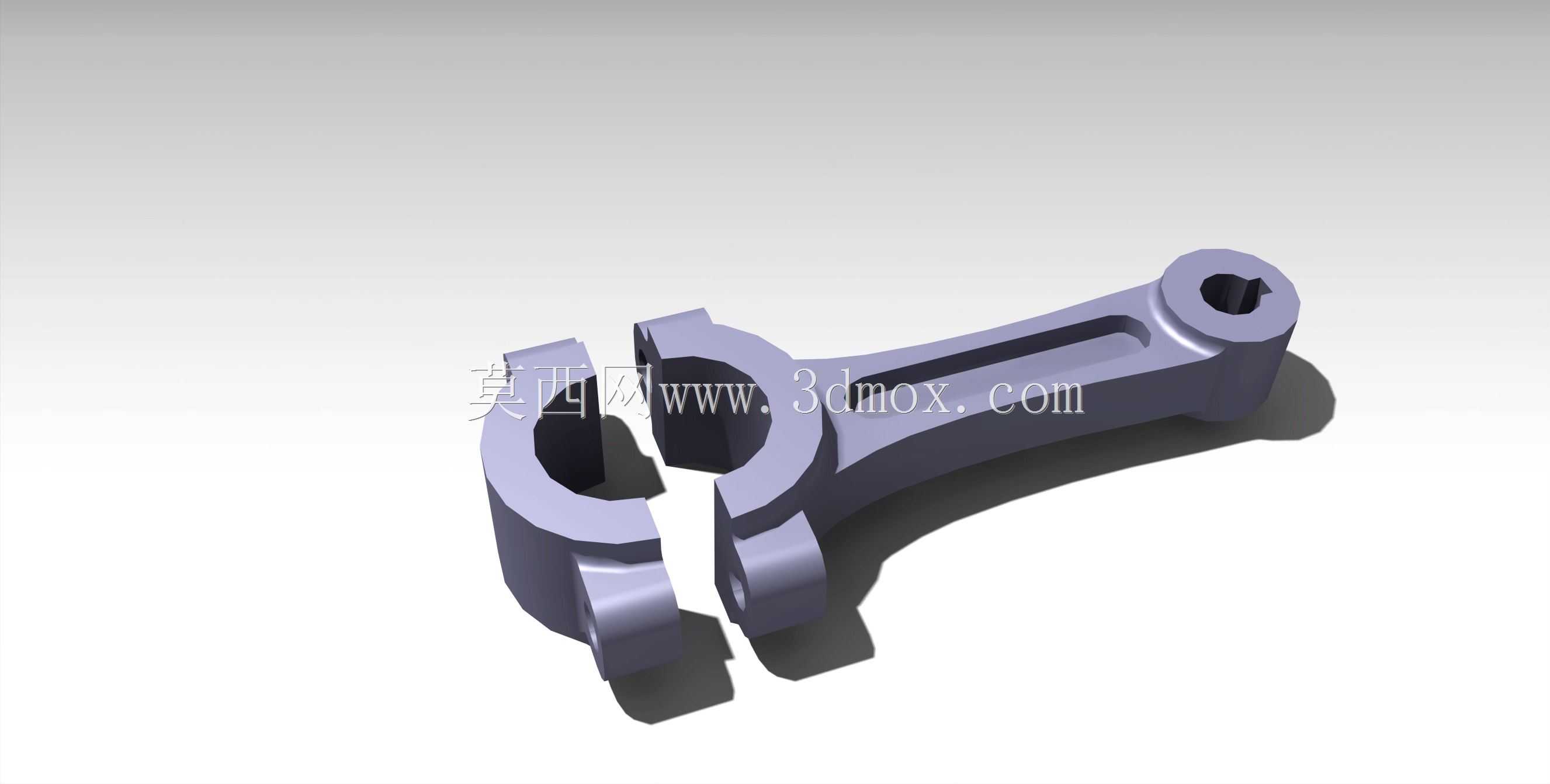

　　这套连杆结构主要用于往复式动力设备中，承担活塞往复运动向曲轴旋转运动转换的核心传力任务，在小型内燃机、往复式压缩机以及试验台动力机构中都属于关键受力件。模型将连杆盖与杆身以分开状态呈现，能够清楚观察大端剖分面、螺栓连接座、轴瓦安装区域以及小端衬套孔的结构关系，适合在结构评审、装配演示和运动原理讲解中使用。

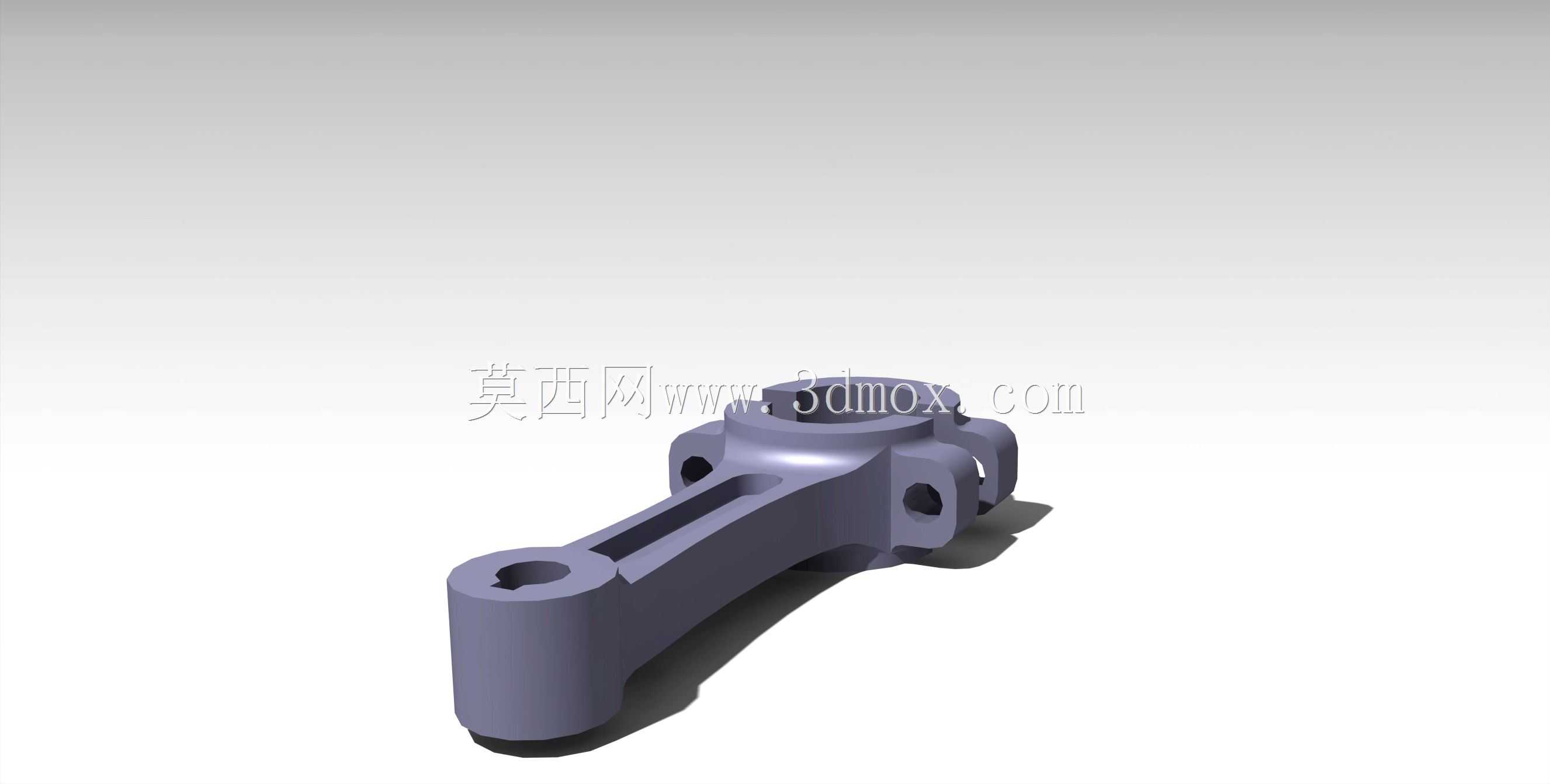

　　从实际工况看，连杆工作时要同时承受燃气爆发压力、活塞往复惯性力以及曲轴旋转带来的交变载荷，因此杆身并不是简单等截面直杆。模型中杆身采用长轴方向过渡的工字形截面思路，在大端与小端之间逐步收窄并保留加强筋，既控制整体质量，又提高抗弯和抗失稳能力。大端做成剖分式结构，是为了在曲轴已经装入机体的情况下完成装配：连杆盖从曲轴销下方合装，通过两侧螺栓预紧后形成完整的大端孔，孔内可安装轴瓦，保证与曲柄销之间形成稳定的滑动摩擦副。

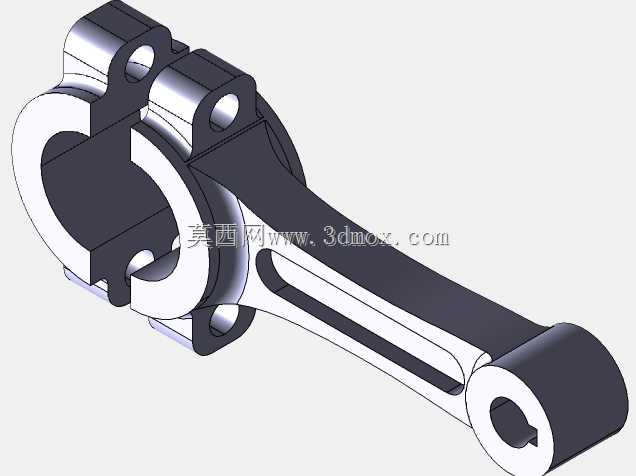

　　小端孔用于与活塞销配合，通常内部压入衬套，工作时随活塞销摆动并传递轴向推力。模型中小端外圈做了加厚圆环，孔口周围保留足够壁厚，可降低衬套压入后的局部应力。大端两侧的螺栓凸台并非孤立凸起，而是与盖体、杆身圆角连续过渡，这样在螺栓预紧和爆发载荷反复作用时，应力不会集中在尖角位置。剖分面采用平面贴合形式，装配时依靠结合面摩擦和螺栓夹紧力抵抗横向错动，若用于更高载荷机型，也可在此基础上增加定位套或锯齿形定位结构。

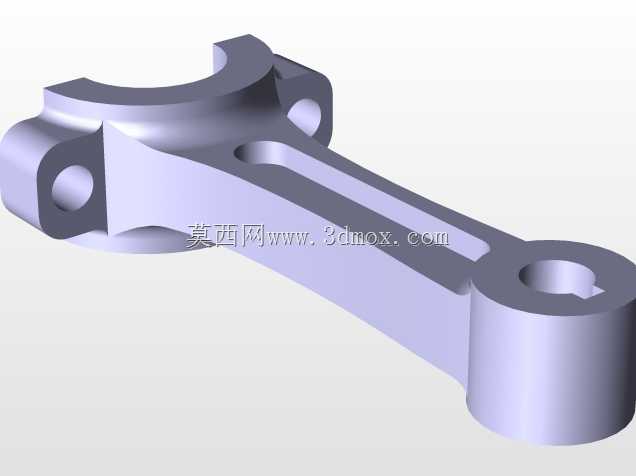

　　杆身上表面的纵向凹槽对应轻量化与锻造工艺的常见处理方式。真实产品中，这类截面多通过模锻成型，材料常选用中碳合金钢或调质钢，毛坯后再对大、小孔进行精加工。大端孔与小端孔的平行度、孔心距、端面垂直度都会直接影响曲轴运转状态：孔心距偏差会改变压缩比和活塞运动轨迹，两孔轴线不平行会造成轴瓦偏磨、活塞裙部异常接触。因此在三维建模时，大小端孔应作为关键基准特征处理，杆身曲面与两端圆柱之间采用连续圆角，避免出现名义上相连但实际应力路径突变的几何断点。

　　安装边界方面，连杆大端需要在曲轴箱内部绕曲柄销摆动，外轮廓不能与缸体下部、平衡块或机油泵区域发生干涉；小端随活塞在气缸轴线附近往复运动，其宽度和端部圆角要满足活塞销座空间。模型中大端盖外侧厚度、螺栓头沉台位置以及杆身最宽处，都应在装配环境中按曲轴回转半径和缸体内部型腔进行校核。若用于发动机设计，还需结合曲柄销直径、活塞销直径、行程长度和缸心距确定中心距；若用于压缩机，则载荷方向相对单一，可适当调整杆身截面和大端刚度。

　　润滑路径也在结构中有明确体现。大端轴瓦需要压力油润滑，机油通常从曲轴油道进入曲柄销，再经轴瓦油槽分布到摩擦面；小端衬套可通过杆身油孔或活塞内腔飞溅油获得润滑。建模时若要进一步细化，可在大端孔内侧增加轴瓦油槽，在杆身或小端处补充油孔，并保证油孔出口避开最高应力区。连杆螺栓则应单独建立，包括杆部、螺纹段、头部支承面和拧紧空间，因为现场装配时扳手空间、螺栓伸长量和装配顺序都会影响大端结合可靠性。

　　从运动校核角度，连杆在整机中随曲轴转动而摆动，杆身中心线与气缸轴线之间的夹角不断变化。三维布局时不能只看某一静止姿态，应检查活塞处于上止点、下止点以及最大摆角位置时的间隙，尤其要关注大端盖与缸体底部、杆身与缸套下口、螺栓头部与曲轴平衡块之间的最小距离。对于高速机型，还需结合大小端质量进行往复惯性力和旋转惯性力评估，杆身截面加厚虽然能提高强度，但会增加惯性载荷，因此结构设计始终在强度、刚度、质量和装配空间之间平衡。

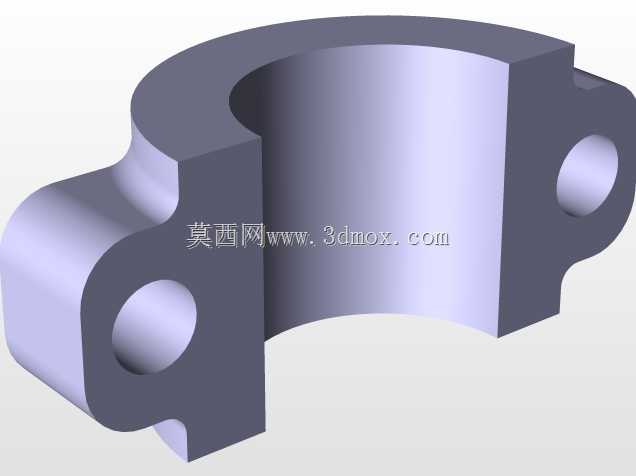

　　该模型把剖开的连杆盖独立展示，便于理解大端孔不是整体加工后再切开的简单形体，而是通过盖与杆身配对加工、螺栓紧固后共同保证圆孔精度。外观上各棱边保留铸造和机加工件常见的圆角过渡，端面平整，凸台位置符合真实装夹逻辑。对结构设计人员来说，可在此基础上补充轴瓦、衬套、连杆螺栓、活塞销和曲轴片段，完成曲柄连杆机构的子装配；对教学或选型人员来说，该模型也能直观说明动力传递路径、剖分大端作用以及关键配合区域的工程意义。
