三叶曲面船用推进螺旋桨结构

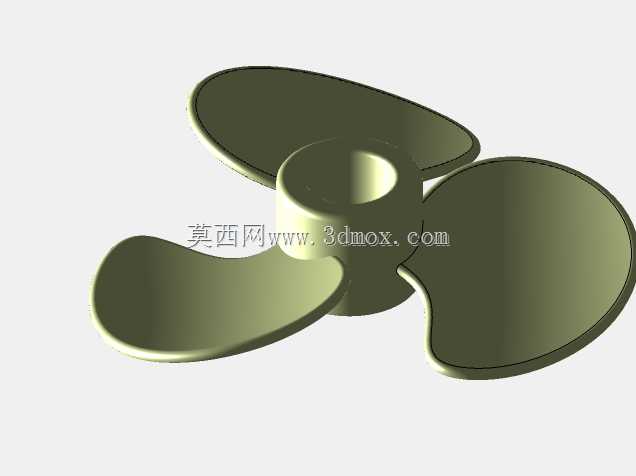

　　这套三叶推进桨的建模工作，最初是从小型内河作业艇的舷外机动力匹配需求切入的，在敲定叶片数量之前，先把整套推进系统的安装边界捋了一遍：桨轴输出端的轴径公差、艉轴管的伸出长度、船底平板到桨叶旋转扫掠面的最小安全间隙，这些硬约束先锁死，后续叶型的所有曲面调整都不能越过这条边界。很多新手做桨类模型容易先画叶片再凑轮毂，实际工程里顺序刚好反过来，先把中心轮毂的配合段做扎实——轮毂内孔要和输出轴的锥段或者平键段匹配，端面预留锁紧螺母的沉台，轮毂外壁和叶片根部的过渡圆角不能随手倒，这个位置是交变应力最集中的区域，圆角半径太小，长时间满负荷运转时根部很容易萌生疲劳裂纹。

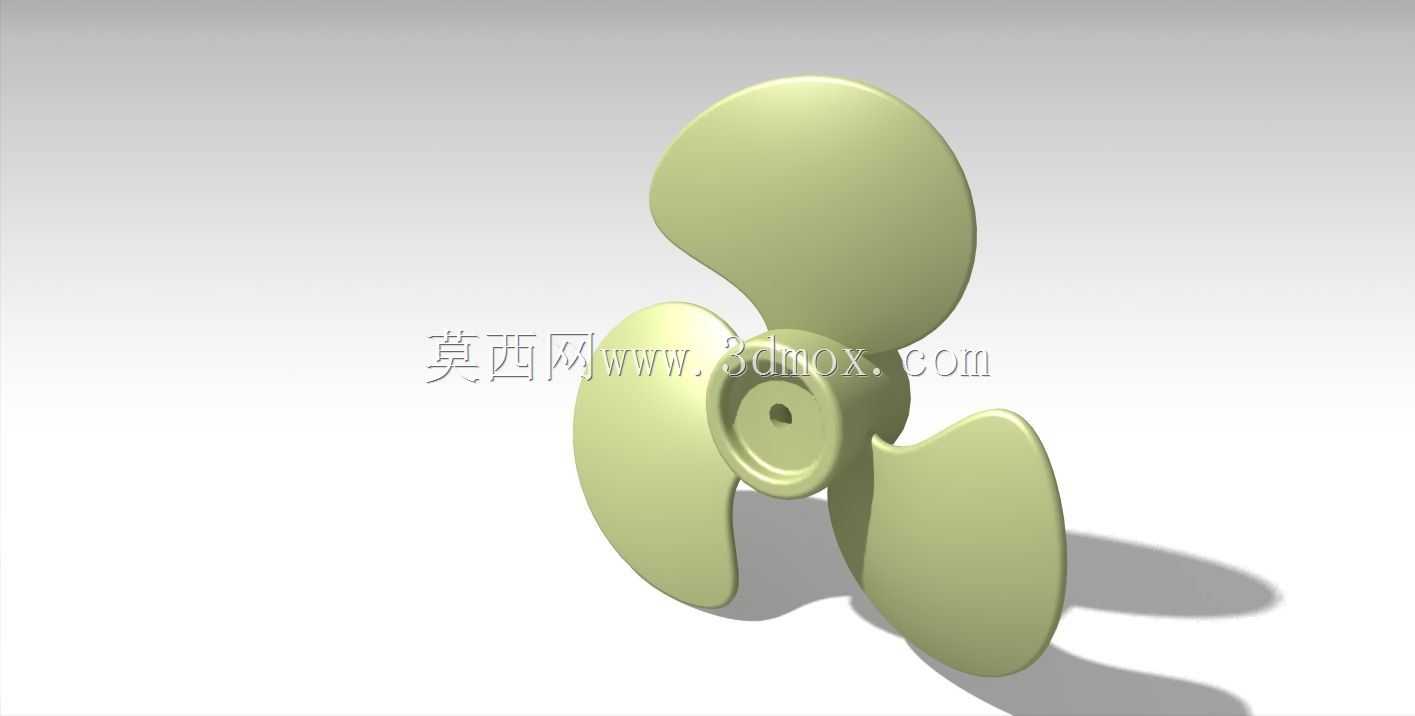

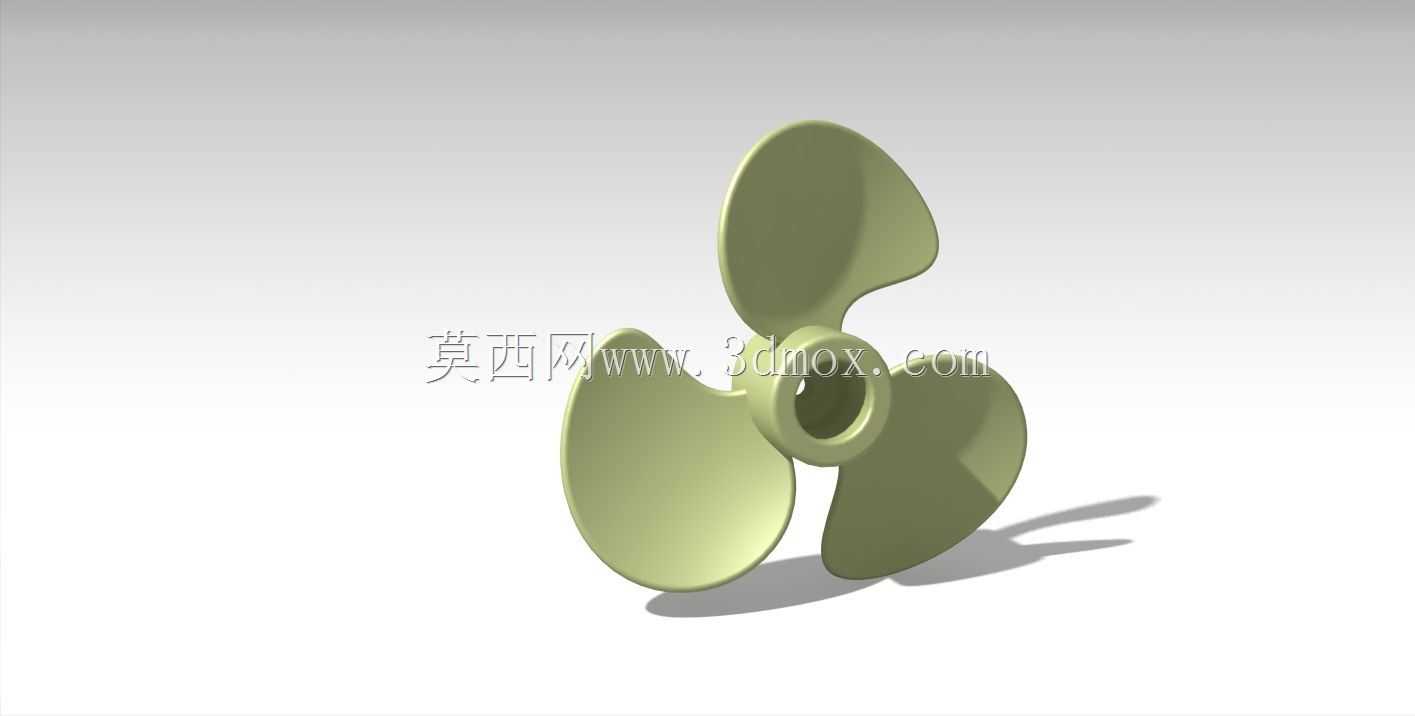

　　叶片的曲面造型没有直接套用通用桨型的坐标点，而是结合小型艇的常用航速区间做了调整：三叶布局相比两叶桨，运转时的振动幅值更低，经过船底伴流区的推力波动更小，尤其适合常年在近岸、内河航行，工况经常切换的小型作业船；和四叶桨比，三叶的转动惯量更小，主机怠速到额定转速的响应更快，低速拖带的时候不容易出现憋车熄火的问题。叶型从根部到梢部的螺距是渐变的，根部截面厚度大、弦宽窄，承担主要的扭矩传递，越往叶梢，截面厚度逐步减薄，弦宽先小幅增加再收窄，导边做了顺滑的圆弧过渡，随边的厚度控制在合理范围，既保证运转时水流能平顺沿叶面加速，也避免叶梢刚度过低碰到水中漂浮杂物就变形。

　　实际安装的时候，桨的旋转平面和船尾舵板的间距要留够，间隙太小，桨打出的高速水流直接冲在舵面上，舵叶的振动会直接传回船体；间隙太大又会损失舵效，小半径转向的时候响应变慢。模型里把叶片的旋转扫掠范围做了完整的包络体，设计阶段就能直接把这个包络导入船体总装，校验船底线型、舭龙骨、尾鳍这些结构会不会和运动中的桨叶发生干涉，不用等到样机试航才发现擦碰问题。

　　从功能特性上看，这套桨的叶面曲面做了连续曲率检查，没有出现局部凹陷或者曲率突变的碎面，后续不管是做数控加工铸造木模，还是走3D打印做功能样件，曲面都能直接导出使用，不需要后期补面。叶片和轮毂的相接位置做了渐变的加厚过渡，没有出现直角接缝，铸造的时候金属液充型更顺畅，不会在转角位置形成缩孔，后续做静平衡校验的时候，三个叶片的质量差可以控制在很小的范围，高速旋转时的离心力合力基本落在轴线上，能大幅降低艉轴轴承的偏磨概率。

　　日常运维的场景也在建模时做了考量，轮毂端面的锁紧位预留了标准扳手的操作空间，桨叶最外沿的轮廓做了轻微的导圆，就算船只靠岸时桨叶轻微擦到河床泥沙或者码头桩，也不会直接崩掉大块材料。针对浅水航行的需求，叶梢的线型没有做过于激进的薄边设计，抗冲击余量留得比较足，同时曲面的光顺性也没有打折扣，正常航行时的空化起始转速比同尺寸的普通冲压桨更高，长时间高负荷运转时叶面的气蚀剥蚀会明显减轻。整套模型的装配逻辑完全贴合实际安装流程，内孔配合面、键槽位置、端面定位台阶都做了清晰的结构表达，结构工程师拿到模型之后可以直接对接轴系设计，工艺人员也能基于曲面快速拆分铸造模具的分型面，省去大量重新测绘造型的时间。
