六轴多关节工业机械臂本体结构

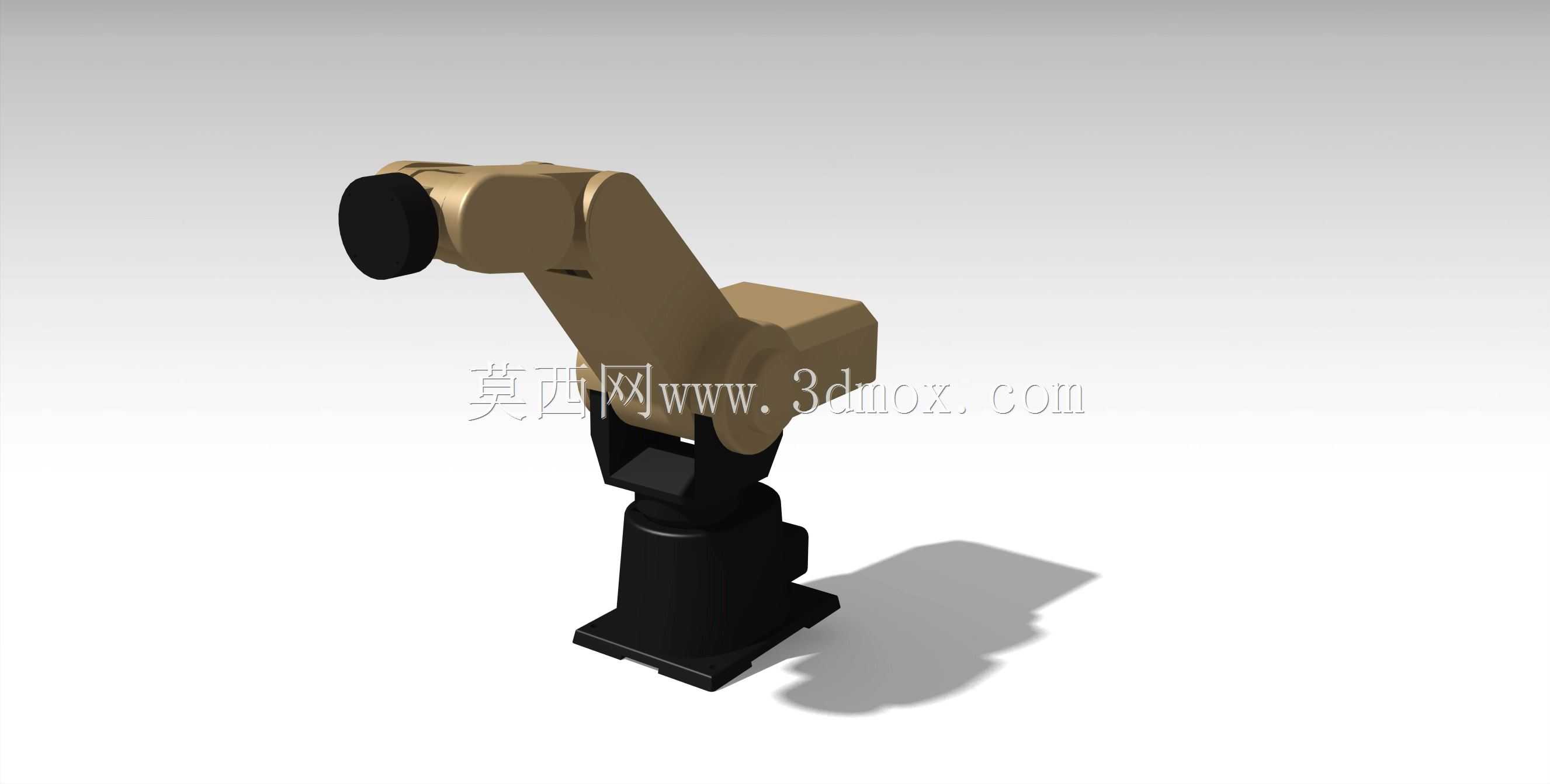

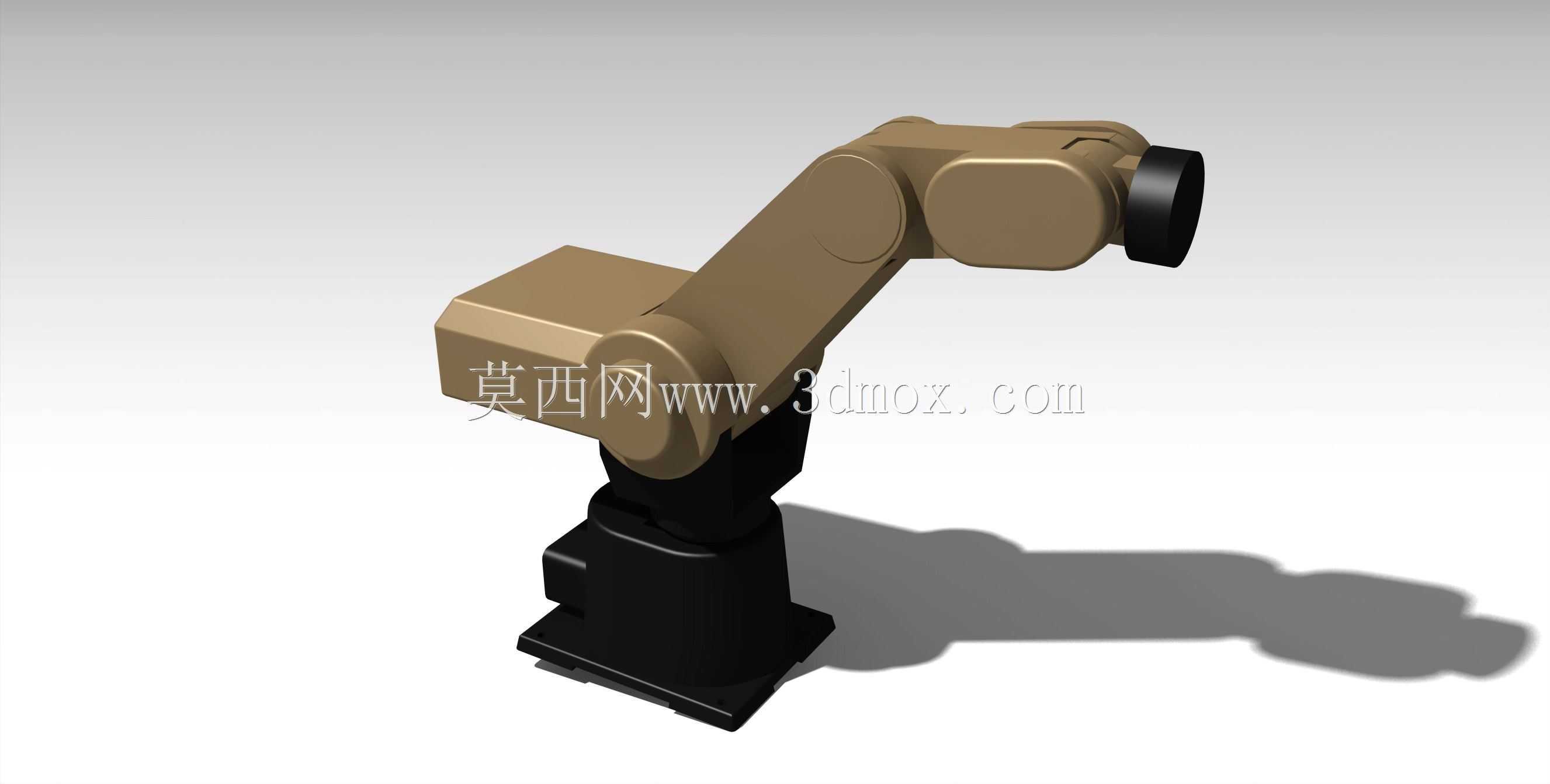

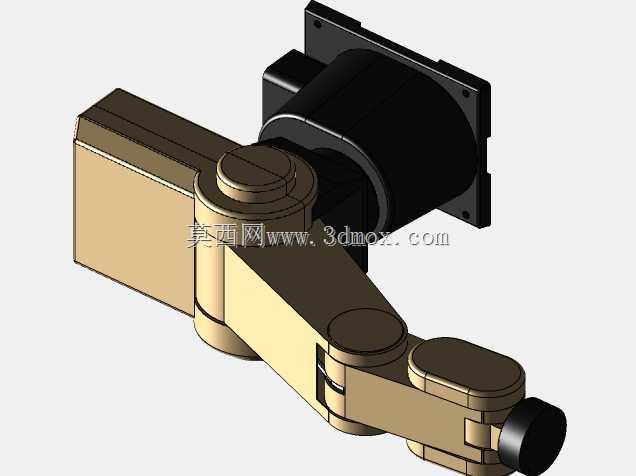

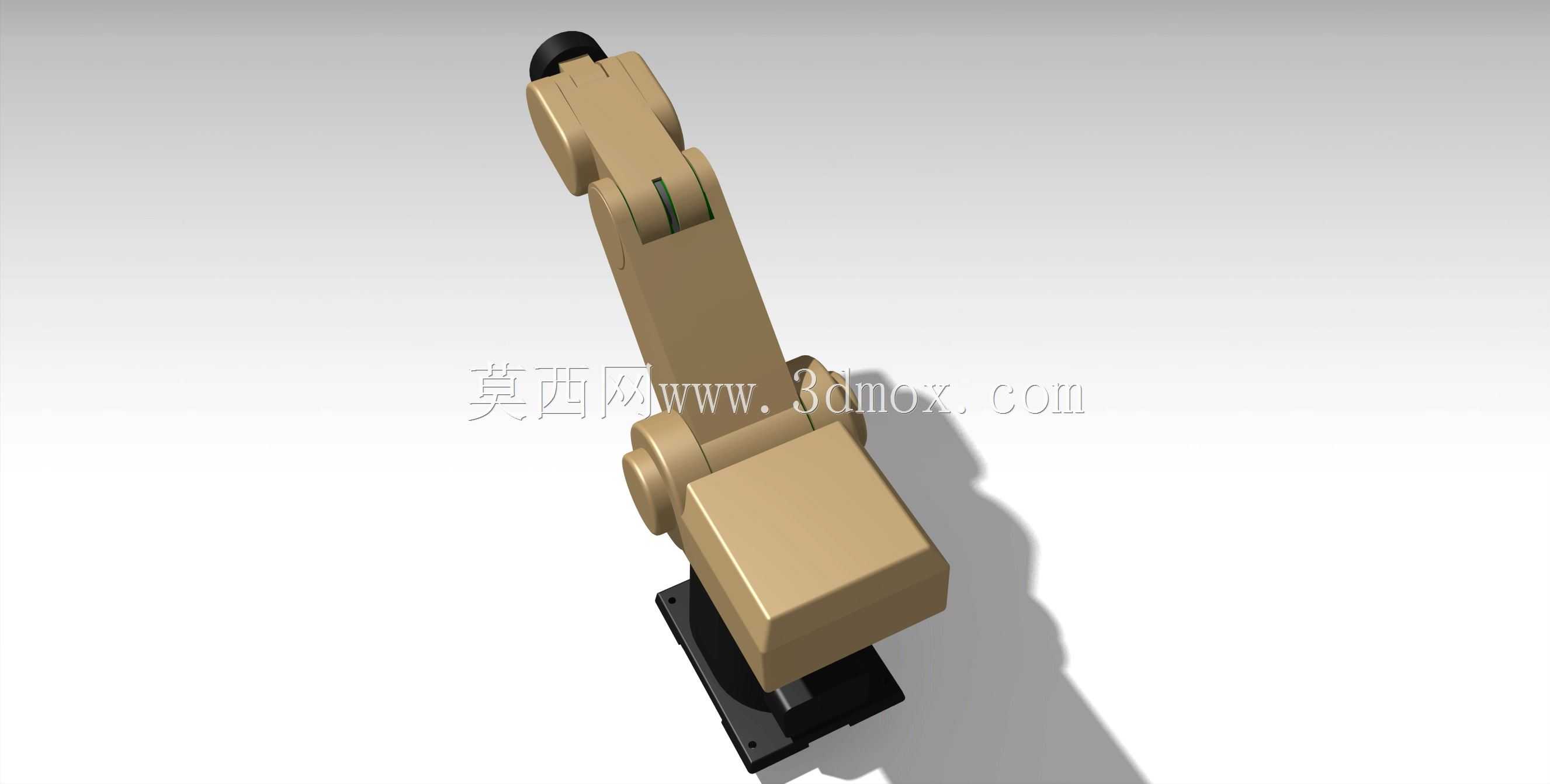

　　这套多关节串联机械臂的三维结构，面向中小负载工位的自动化作业需求搭建，本体采用典型六轴回转串联布局，从底部固定基座到末端法兰依次布置腰座回转、大臂俯仰、小臂俯仰、腕部回转与摆动等关节，各运动轴的传动腔体、连接法兰、走线空间与安装基准都在模型中做了完整还原，能够直接用于产线布局校核、末端工装适配设计以及机器人作业范围仿真。

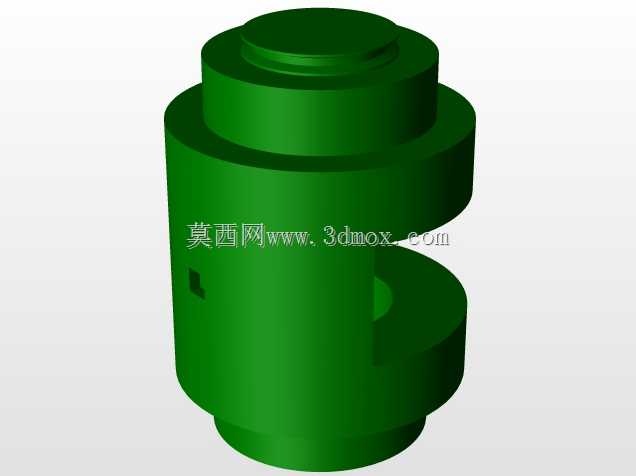

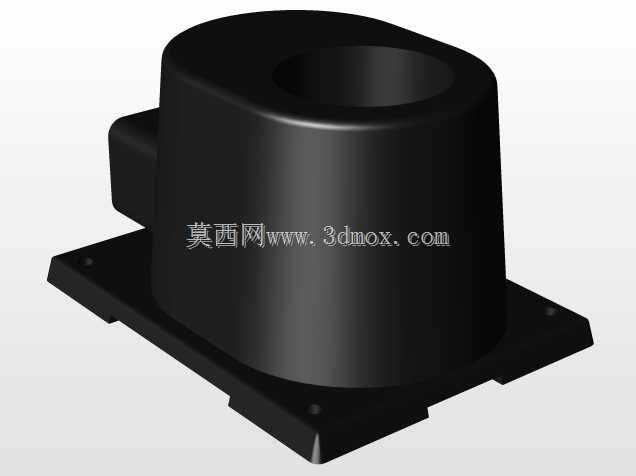

　　从现场部署的边界条件来看，底部基座为方形安装座，四周预留螺栓固定点位，安装时需要在工位地面或设备机架上预先加工对应孔位的安装平台，保证基座支撑面的平面度与承载刚度，避免机械臂高速启停时出现基座晃动。基座上方的腰座可绕竖直轴线整周回转，承担整机水平方向的工位覆盖，大臂与小臂采用长跨度铰接结构，臂展覆盖常规上下料工位的作业半径，腕部末端设置标准连接法兰，可配套夹爪、真空吸盘、焊枪、打磨头等不同执行器，适配多类工序。

　　在实际产线应用中，这类机械臂最常部署在机床加工单元的工件上下料工位：布置在数控车床、加工中心侧方，配合工位料道完成毛坯件取放、加工完成件出料转运，替代人工完成重复性的工件装夹动作，既规避高频重复操作带来的人工疲劳误差，也能在机床封闭加工区间内实现长时间连续作业。除此之外，它也可用于小型零部件的装配工位，完成螺丝锁付、零件对位压装；在表面处理工位搭载打磨头完成工件焊缝打磨、毛边去除；在检测工位搭载视觉相机完成工件尺寸扫码、外观缺陷筛查，多关节的姿态调整能力可以让末端工具以任意角度抵达工件的不同作业面，不存在直角坐标机械手难以适配复杂曲面工位的局限。

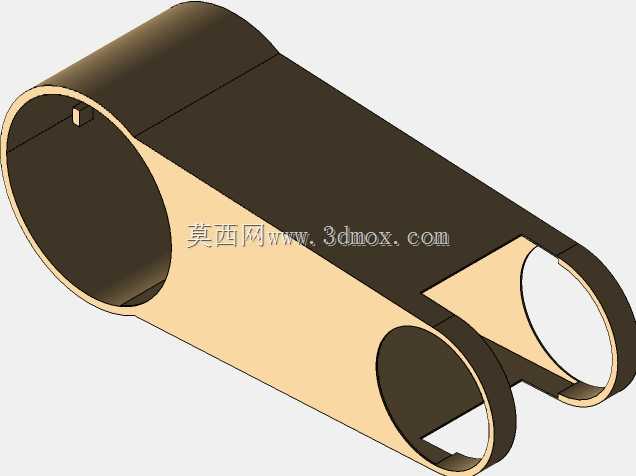

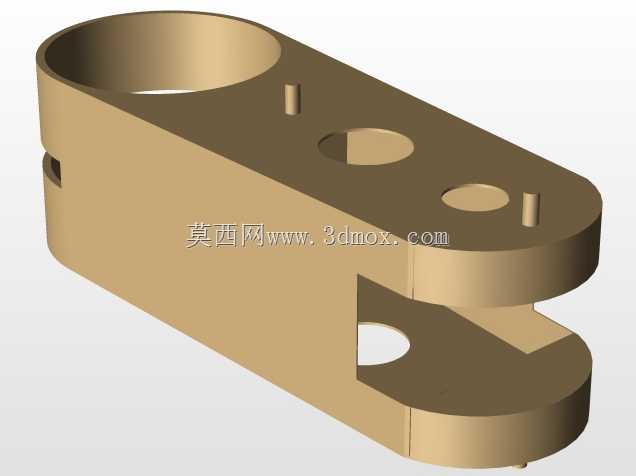

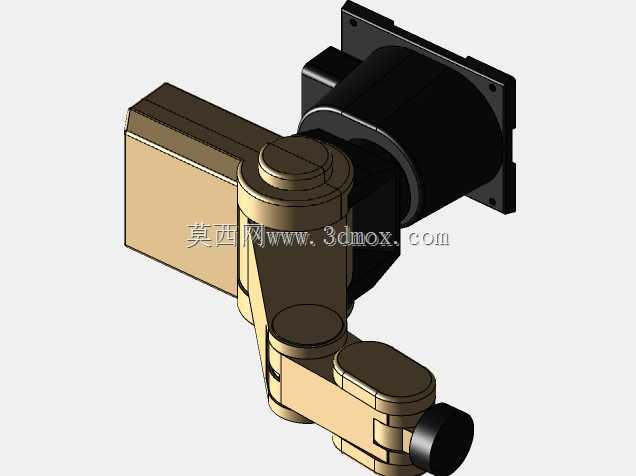

　　结构设计层面，各关节的铰接位置都做了加厚的轴承座支撑结构，臂体采用轻量化的腔体造型，在保证结构刚性的前提下尽可能降低运动部件的自重，以此减小关节伺服电机的驱动负载，提升臂体运动的响应速度。整机的动力线缆、信号线缆从基座内部沿臂体内部空腔走线，外部无裸露拖链，既避免车间作业时焊渣、切削液、粉尘对线束的磨损，也让臂体外部轮廓光滑无突出挂钩，在窄工位运动时不会和周边护栏、料架发生干涉。腕部的紧凑结构设计尽可能缩减了末端的体积，让机械臂可以伸入工件夹具、机床舱门内部的狭窄空间完成作业，不会因为腕部尺寸过大出现避让不开工装的问题。

　　做产线前期规划时，工程师可以直接依托该模型导入工位布局场景，将机械臂基座定位在预定安装点，模拟各关节的极限运动姿态，校核最大臂展下能否覆盖所有上下料点位、运动过程中大臂小臂是否会和机床防护门、周边输送带、安全护栏发生碰撞，同时核算末端工具加装之后的整体负载重心是否落在关节承载允许范围内，提前规避现场安装完成后才发现作业半径不足、运动干涉的返工问题。对于做末端执行器设计的人员，也可以直接匹配末端法兰的孔位尺寸、对接面基准，快速完成夹爪连接板的结构设计，不需要再实地测量机器人本体的安装尺寸，大幅缩短工装开发的周期。
