双工位气动夹持移栽工装

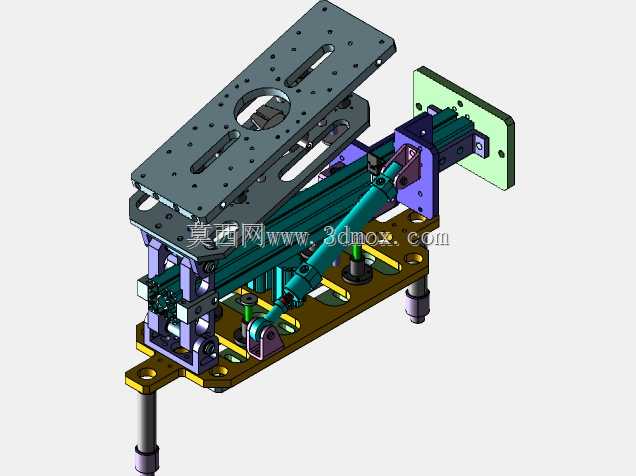

　　这套夹持机构主要面向3C小件装配、壳体卡扣压合、工位间短距离移载这类产线场景，在实际布局里一般搭载在直线滑台或者六轴机器人末端，也可以直接固定在半自动工位的台架上，完成工件的取放、定位、夹持保持动作。从结构分层来看，最上方的灰色安装板预留了多组不同间距的长槽与沉头孔，不用额外二次打孔就能适配不同末端执行器、视觉相机或者压头的安装，孔位排布兼顾了M4、M5两种常用紧固件的安装需求，长槽方向覆盖X、Y两个调节维度，现场调试时可以快速修正夹持中心与工件基准的对位偏差，不用整体拆换基板。

　　驱动部分采用了两支平行布置的笔型气缸，缸体通过紫色的阳极氧化铝合金安装座固定在中部的绿色直线导轨副上，气缸推杆端通过鱼眼接头与下方的浮动连接座铰接，这种铰接设计可以抵消气缸运动过程中微小的同轴度误差，避免推杆受径向侧向力导致密封圈异常磨损，长期运行下来卡滞概率远低于刚性直连的结构。导轨滑块分别锁附在上下两层运动板上，上层板负责承载待夹持工件的定位载具，下层板和机架侧的安装立板连接，立板上开有四个横向长圆孔，用来把整套机构固定在设备主机架或者机器人法兰盘上，安装时可以沿竖直方向微调整体高度，适配不同高度的来料输送带高度差。

　　底部的黄色基准底板做了多处镂空减重设计，在保证底板平面刚性的前提下，把整体自重控制在末端负载允许的范围内，底板四个角伸出的导向轴支座配套了两根竖直导向光轴，光轴下端可以安装缓冲限位头，当整套机构下行压合或者取料时，光轴配合直线轴承提供竖直方向的运动导向，避免偏载导致夹持面倾斜。底板上还预留了多组传感器安装位，可以在气缸行程的两个极限位置加装磁性开关，把夹持到位、松开到位的信号反馈给产线PLC，实现和前后工位的动作互锁，防止出现带料移动或者夹空的异常情况。

　　设计思路上优先考虑了现场换型的便捷性：所有和工件接触的夹持块都采用可拆式结构，更换不同产品规格时只需要替换前端的夹爪垫块，不用拆解气缸和导轨的核心运动部件，夹块和运动板之间通过定位销做周向定位，锁紧螺丝固定之后重复定位精度可以控制在0.05mm以内，换型之后不需要重新示教机器人轨迹。整套机构的运动行程设计预留了足够的安全余量，气缸伸出和缩回的极限位置都设置了硬限位螺钉，避免气压波动过大时活塞撞击缸盖产生冲击噪音，同时也能防止行程超限损坏工件。

　　安装边界方面，整套机构的最大外轮廓在长宽高三个方向都做了紧凑化处理，横向宽度控制在常见的铝型材工位架安装间距以内，后侧立板的安装孔位适配6061铝型材的槽宽，不需要额外做转接板就能直接锁附在4040或者5050型材机架上。气路走线沿着导轨侧边的线槽布置，气管接头全部采用快插式结构，现场接气时不需要额外攻丝，进气侧预留了调速阀安装位，可以分别调节气缸伸出和缩回的运行速度，在夹取易碎薄壁工件时可以调慢伸出速度减小冲击，空载回程时调快速度缩短节拍时间。机构的所有运动副都做了防呆设计，装配时不会出现方向装反的问题，日常维护时只需要定期给导轨滑块补充润滑脂，检查气缸密封圈的老化情况即可，不需要复杂的拆解保养流程，非常适合电子类产品产线多批次、快换型的使用需求。
