铝型材框架式圆形工件传送夹持工装

　　这套夹持工装围绕圆形工件在连续输送工位上的定位、夹持与随线移动需求搭建，主体承载框架采用标准工业铝型材拼装，型材槽口直接作为紧固件、传感器支架、气动元件安装板的定位基准，现场改制时不需要额外焊接基座，调整跨距、增减侧装附件都可以沿型材长度方向灵活移位，在3C小件装配线、包装段过渡输送、圆形壳体类零件的工序间转运场景里适配性较强。工装的执行端针对圆盘、轮状、圆柱段零件设计，两侧夹持位预留了和工件外圆匹配的接触轮廓，接触块和主安装板之间做了可换结构，磨损后只需要更换接触垫块，不必拆解整套型材机架；夹持动作的动力元件侧装在框架下层横梁，气管走线沿型材槽内布设，避免运动过程中管线和工件、输送面发生剐蹭。

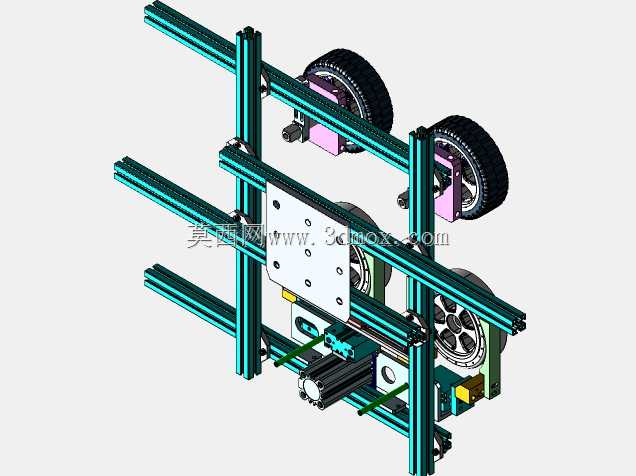

　　从布局上看，工装上层平行布置两根长跨距铝型材作为主承载梁，竖向型材在左右两端形成支撑边界，中部白色安装板是核心执行组件的集成基板，板面上预留了阵列安装孔，夹持手指、导向滑块、限位挡块都能按照工件直径变化调整孔位；框架后侧配置的同步轮与传动带构成随行驱动接口，可直接对接生产线的同步输送轴，让整套夹持机构跟随主线节拍移动，轮体旁的张紧座预留了调节腰孔，装配时通过偏移轮轴中心距控制皮带预紧力，补偿长期运行后的带体松弛。

　　设计过程中优先把运动干涉校核放在首位：夹持手指的开合行程范围覆盖常见中小尺寸圆形工件，手指完全张开时不会触碰两侧竖向支撑型材，闭合到最小位时两块接触块之间保留安全间隙，不会发生硬碰撞；气动元件的安装位置低于工件输送平面，管线折弯半径控制在允许范围内，气缸伸出、缩回的两个极限位置都设置了机械限位，避免行程过位冲击工件表面。框架底部的横向型材同时承担安装脚和对接接口的作用，既可以通过角件固定在独立工作台架上，也能跨装在现有皮带线、滚筒线的侧边支架上，安装孔位沿型材通槽布置，对接不同线体宽度时只需要滑动竖向支撑的锁紧位置即可完成适配。

　　针对圆形工件容易滚动错位的特点，夹持接触位特意做了和外圆贴合的弧面过渡，工件落位后两侧接触块同步收拢，先完成径向定心再施加夹持力，不会出现偏夹、挤伤工件表面的问题；工装中部还预留了检测元件安装位，可加装对射光电或接近传感器，工件到位后再触发夹持动作，和主线PLC的节拍信号联锁，空工位时机构保持张开等待状态，减少无效动作损耗。整套结构没有复杂的铸造箱体，绝大多数零部件都采用标准型材、标准紧固件与通用气动件，加工件仅为接触垫块、中部集成安装板和少量连接角码，备件采购与维护成本较低，设计人员在同类输送夹持工位改型时，可以直接复用框架搭建逻辑，仅按照目标工件的直径、重量调整型材截面规格、夹持手指长度与气缸推力参数即可，不需要重新从零完成机架布局。
