带吸盘与摊销机构的自适应夹持工装

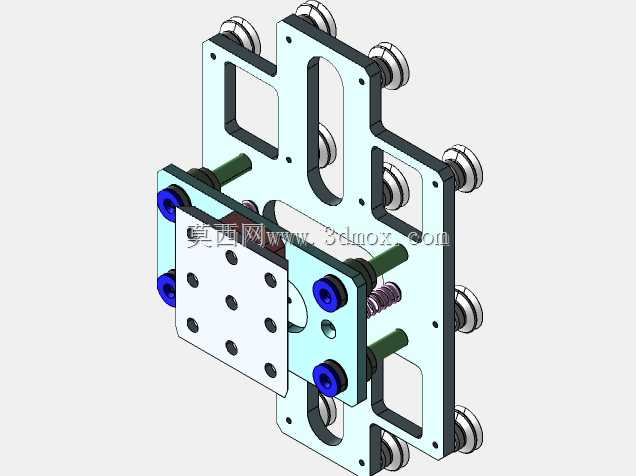

　　这套夹持工装主要面向3C小件搬运、薄壳件取放、通讯类产品装配工位中的末端执行需求，在自动化流水线里承担工件拾取、姿态保持和转位交接的作用。结构上没有采用整块厚重安装板，而是用镂空立板构成双侧支撑框架，既保证导柱和滚轮组件的安装刚性，又把整体重量压在机械臂腕部可承受的范围内。

　　从实际使用逻辑看，前端平板是与工件或吸盘组直接对接的界面，板上预留了规则阵列孔位，可根据不同产品外形更换吸嘴、压块或定位销；四角蓝色衬套配合导向柱，使前端板在接近工件时能够沿固定方向浮动，避免硬接触造成壳体压痕。框架内侧可以看到弹簧和导向杆组成的缓冲回路，当取料面存在轻微高度差时，浮动板先压缩弹簧完成自适应贴合，随后真空回路建立，吸盘稳定吸持工件。

　　框架外侧布置的多组滚轮并非单纯装饰件，它们在这类夹持机构中常用于沿导轨或限位面滚动导向，使夹具进入狭窄工位时减少滑动摩擦，也可在多工位转盘、插拔装配场景中承担侧向定位。滚轮沿立板两侧分层排布，形成上下、左右多接触点，能够抑制夹持器在高速启停时的偏摆。立板上的长圆孔和减重槽兼顾了两件事：一是为安装位置调整留出余量，二是在不牺牲螺栓孔周边强度的前提下去除多余材料。

　　设计思路上，该结构把“吸持”和“摊销/压附”两个动作整合在同一浮动平台上。吸盘负责快速拾取平面或轻微弧面工件，摊销系统则在工件放置后提供均匀压合力，使胶贴、保护膜、薄片零件或小型壳体能够平顺贴合，避免单点施压造成翘曲。导向柱采用平行布置，行程不长，但足以覆盖常见来料高度误差；弹簧预压量可通过端部螺母调整，从而改变接触手感和缓冲刚度。

　　安装边界方面，后侧框架预留了与机械臂法兰或升降滑台连接的孔系，适合挂接在轻载六轴机器人、直角坐标机械手或直线模组末端。整体外廓呈近似方形立架结构，侧向宽度需要为外侧滚轮预留旋转和间隙空间，前端浮动板后方则要保证导柱伸缩时不与气管、电信号线干涉。现场布站时，真空发生器或分流块可安置在立板镂空区域，气管沿框架侧面走线，使末端重心尽量靠近连接法兰。

　　在维护层面，吸嘴、衬套、滚轮和弹簧均属于易更换部分，阵列孔位让换型不必重新加工主体板件；立板之间的支撑柱保持两片框架的平行度，装配时需控制导柱与衬套的同轴度，否则浮动板会出现卡滞。对于需要频繁取放薄壁件、表面易划伤件的自动化单元，这种兼顾真空吸附、弹性浮动和滚动导向的夹持结构，能够在紧凑空间内提供稳定的取放与压附能力。
