污水处理重型圆形工件夹持工装

　　这套夹持机构面向污水处理系统中大直径圆形构件的装夹作业，常见于水处理罐体端盖、大型法兰盘、回转式过滤组件、圆形阀板以及厚壁筒节端部的加工、装配与检测工位。现场工况里，这类工件自重大、外圆轮廓大，表面常带有防腐涂层或焊接余量，单纯依靠平口钳或通用压板很难保证定心精度，吊装后也容易出现偏心、压伤和重复找正耗时过长的问题。该工装以圆形承载盘为主体，将多个夹持单元沿圆周方向布置，形成对称受力结构，使工件在夹紧过程中受力更均衡，减少薄板类圆形件因局部压紧产生的变形。

　　从结构思路上看，承载盘背部保留了较大的安装平面，可直接对接变位机、回转工作台或专用支架，盘面预留的阵列孔位用于固定直线导向组件、驱动元件和侧向定位块。夹爪部分采用可更换接触块设计，接触位置能够根据工件外圆直径、壁厚和表面状态调整；对精加工面可换用非金属或圆弧贴面，对毛坯件则可采用刚性压块。几组夹持单元沿径向动作，配合中部的支承轴和定位法兰，先完成粗定位，再由夹紧机构同步收拢，避免工件在锁紧时发生偏移。

　　实际使用时，圆形工件由吊装设备送入工装前方，先以盘面中心凸台或内孔定位套进行初定位，随后周向夹爪推进，将外圆或工艺台阶压紧。盘面两侧的立式安装板提供了稳定的支撑边界，板上的多孔阵列既可以连接外部机架，也能作为检测基准、辅助挡块和防护件的安装位置。对于需要环缝焊接、圆周钻孔、端面铣削或多面装配的工件，工装可随外部回转设备一起转动，减少二次吊装；若用于固定工位，也可通过底板锁附在工作台或型钢框架上。

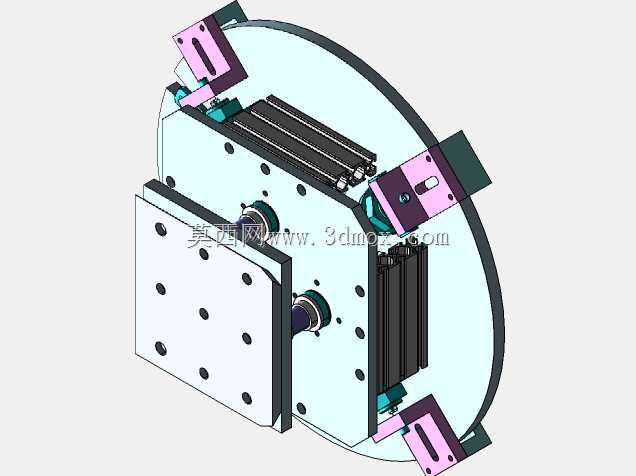

　　外形边界方面，模型整体呈圆盘加侧向支架的组合形态，径向尺寸由最大夹持工件直径决定，夹爪处于张开位置时占用范围最大，选型时需在工件外圆外侧保留夹爪退避空间和操作维护空间。轴向方向上，驱动元件、导向滑轨和压臂均向盘体后侧或侧部延伸，设计机架时不能只核对工件厚度，还要留出执行元件的安装高度、气管或管线弯折半径以及传感器检测位置。承载盘正面的安装孔呈分区布置，便于在不同批次产品之间切换定位块，而不必重新加工整块基板。

　　功能特性上，该夹持器强调重载、定心和可调性。对称夹爪能够抵消部分吊装偏差，径向导向结构承担夹紧时的剪切力，压臂末端的接触面可通过垫片或换块调整压紧高度。对污水处理设备中常见的耐腐蚀材料、喷涂件和焊接件而言，这种结构既能提供足够夹紧力，也便于在接触区域做防护处理。机构中多处采用标准型材、导轨和紧固件，降低了备件替换难度；维护时可单独拆下某一组夹爪，不影响中心定位基准。

　　建模时需要重点检查夹爪全开、全闭以及工件到位三种状态的干涉情况，尤其要关注压臂旋转轨迹、驱动元件伸出长度与圆形盘体之间的空间关系。若工件带有突出管口、加强筋或焊接凸台，应在夹爪接触块上开出避让槽，或把夹持点转移到平整环带。安装边界还需考虑吊装姿态：工件从上料方向进入时，侧向支架不能挡住吊具，工件落位后操作人员应能观察到夹紧指示位置。管线布置宜沿盘背和支架内侧固定，防止回转时拉扯。

　　整体来看，该结构不是通用轻型夹具，而是针对水处理重型圆形零部件设计的专用工艺装备。它把中心定位、周向夹紧、回转连接和模块化换型整合在同一圆盘基板上，适合小批量多规格、但工件外形长期保持圆形特征的生产场景。结构工程师在复用该方案时，可按工件质量估算夹紧点数量，按直径范围确定滑轨行程，按后道工序决定是否增加回转驱动、检测支架或防误装传感器，从而形成符合现场节拍的完整装夹方案。
