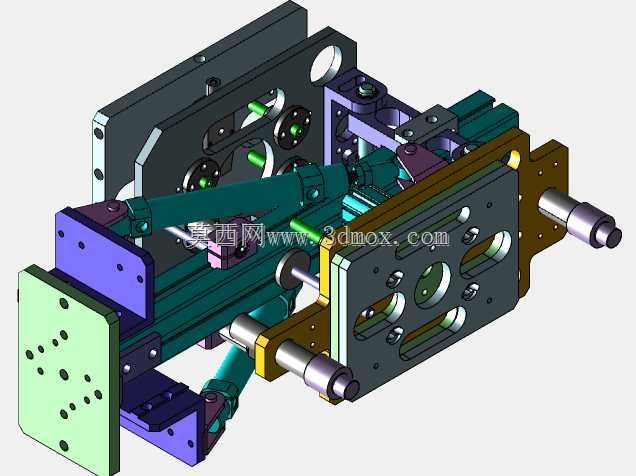

双工位平行夹持工装机械结构

　　这套夹持机构主要面向自动化产线里的工件取放、工位转序与定位装夹场景，常见于3C小件装配、五金件上下料、注塑件取出以及检测工位的工件固定环节。整套结构采用双侧对称布局，左右两端各配置一组驱动气缸，通过中部的连杆传动组件带动两侧夹爪同步开合，保证夹持过程中工件受力对中，不会出现偏载滑移的问题。在实际产线布局里，这类夹持工装既可以直接安装在六轴机器人末端作为执行抓手，也可以固定在倍速链工位的顶升定位机构上，对流转过来的载具或工件完成侧向夹紧定位，适配多品种小批量的柔性生产需求。

　　从结构设计思路来看，主体承载框架采用标准铝型材拼接搭建，型材槽口方便后期调整传感器安装位置、缓冲限位块位置以及夹爪的开合行程，不需要额外在大板上二次钻孔攻丝，改型适配不同工件的时候只需要更换前端的夹爪指块即可。两侧的安装立板做了多组镂空减重处理，在保证安装面平面度和整体刚性的前提下，尽可能降低末端执行器的整体重量，减少机器人搬运时的负载冗余，立板上预留的不同孔径安装孔位，既可以固定导向轴支座、直线轴承，也可以安装磁性开关、行程限位螺钉，所有气动元件的走线和气管都可以沿着型材槽内嵌布置，避免设备运行过程中线管拖拽剐蹭。

　　传动部分采用导向轴加直线轴承的平行导向方案，两根平行镀铬导向轴贯穿两侧滑动座，气缸推杆和滑动座之间通过浮动接头连接，抵消气缸安装的同轴度误差，避免活塞杆受径向力出现弯折漏气的问题。夹爪的开合行程可以通过尾部的限位螺栓进行微调，针对不同尺寸的工件，调整限位螺栓的伸出长度就能把开合行程控制在合适范围，减少气缸空行程的动作时间，提升节拍效率。夹爪和滑动座的连接面设计了定位销孔，更换夹爪的时候不需要反复找正，重复定位精度可以控制在0.1mm以内，满足绝大多数装配和检测工位的精度要求。前端的夹爪指块采用浅绿色绝缘板材加工，表面分布多组安装孔，既可以根据工件外形加工适配的仿形卡口，也可以在指块表面粘贴聚氨酯缓冲垫，夹持表面脆弱的塑胶件或者镀膜工件的时候不会夹伤表面，避免产生压痕。

　　安装边界方面，整套机构的主体框架为长方体布局，左右方向的总宽度由气缸伸出后的极限尺寸决定，两端气缸的尾部杆端不需要额外预留过大的操作空间，上下方向的高度在铝型材底座到顶部立板之间，安装底板预留了多组贯穿的沉头孔，可以直接和机器人末端法兰或者工位台板锁附固定。机构工作时的侧向负载由两根平行导向轴承担，气缸只提供轴向夹持力，设计选型时可以根据工件的重量推算所需夹持力，通常0.5MPa供气压力下，双侧夹爪的总夹持力可以覆盖几百克到数公斤的常见小件工件，针对更重的工件也可以更换更大缸径的气缸，不需要改动主体框架的安装尺寸。

　　在实际调试过程中，两侧气缸通过节流阀调整排气速度，可以把两侧夹爪的开合动作同步性调整到一致，避免一侧先夹一侧后夹导致工件被推偏的情况。立板上预留的槽型安装孔还可以加装工件到位检测光纤，当工件被输送到夹持位之后传感器触发，夹持机构再执行夹紧动作，整套动作可以直接接入产线PLC的IO控制，和周边的移载、顶升、检测设备完成信号交互。整体结构没有复杂的定制曲面零件，绝大多数构件都是标准气动元件、标准铝型材和标准紧固件，加工件只有两侧立板、滑动连接座和前端夹爪指块，加工成本低、维护拆装方便，日常生产中如果出现导向轴磨损或者气缸密封件老化，直接更换标准件即可，不需要整台机构报废，非常适合非标自动化设备的快速设计与落地应用。
