带容器钳的半自动管材切割工装

　　这套带容器钳的半自动切割工装，主要面向小直径管材、棒材及薄壁容器类工件的定长切断场景，常见于线束护套加工、小型气动管路预制、实验室耗材分装线以及小家电管件装配工位。设备并非追求高速连续量产，而是把人工上料、对位与机械夹紧、切刀进给结合起来，降低操作者手持切割时的偏摆风险，同时保证切口端面相对垂直。

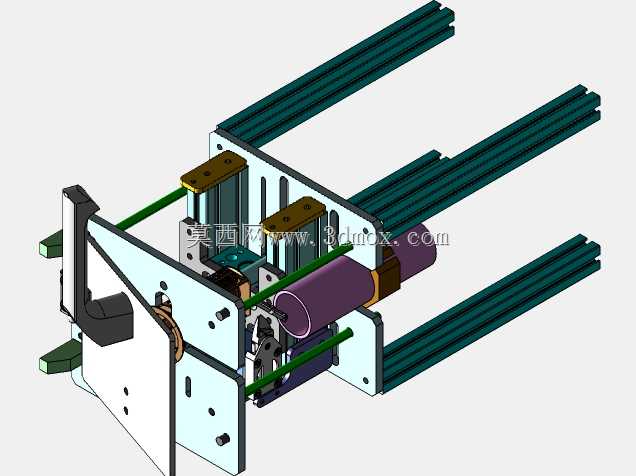

　　从整机布置看，两根平行的长导轨构成工件输送与支撑边界，型材方向即为物料进给方向。待切管料从一侧穿入，经过前端容器钳位置后到达切割区；长导轨既承担托料作用，也为定长挡料、辅助托架或外置送料装置预留了安装空间。实际选型时，需要先确认加工物料的最大外径、弯曲度和表面硬度，再决定导轨跨距与支撑点间距。若管材过长而支撑不足，旋转或进给过程中会产生挠曲，切口容易出现毛刺、椭圆或斜口。

　　容器钳是该结构的关键功能部件，布置在切割位置附近，用于在切刀接触工件前完成稳定夹持。钳口采用对称受力思路，夹紧面靠近切割点，可减少管材在切削力作用下的退让。对于薄壁PVC、硅胶管、纸管或轻金属管，钳口不宜采用尖锐硬接触，应在接触面增加聚氨酯、尼龙或铜质衬垫，使压力分布更均匀，避免夹痕、压瘪和局部失圆。若切换不同管径，可通过更换钳口垫块或调整夹紧行程来适配，而不必改动主机架。

　　切割执行部分围绕主轴、刀具和驱动元件展开。模型中圆筒状驱动部件与切割模组相邻布置，动力传递路径短，结构紧凑。刀具进给方向与工件轴线保持确定的空间关系，切割时先夹紧、后进给，退刀后再松夹，这一动作顺序适合用简单的气动、电动或手动联动逻辑实现。对于半自动工位，操作者主要负责放入工件和启动动作，设备完成夹紧与切断；这样既保留了小批量生产时换型快的优势，也减少了纯手工切割对人员熟练度的依赖。

　　机架设计采用侧板加横向连接杆的形式，两块立板承担主轴、钳体、导向件和驱动件的安装基准。侧板上的开孔与槽位并非单纯减重，更多是为了避让管料、调整组件位置以及方便维护拆装。立板之间通过杆件和紧固件保持间距，装配时应控制两板的平行度，否则导轨、钳口和切割轴线会出现错位，长期运行后还会加剧刀具磨损。导轨型材沿长度方向延伸，安装边界呈狭长形，布置在线体旁时需要在进料侧预留人工放料空间，在出料侧预留落料或接料盒位置。

　　从尺寸边界考虑，这类工装的宽度主要由钳口张开范围、驱动部件直径和侧板外伸量决定，高度则取决于操作高度与刀具行程。落地或台装时，切割中心高应与操作者送料姿态匹配，过高会使长管上料费力，过低则不便于观察切口。若接入流水线，长导轨可作为工件通过方向的基准，但设备本体不应承受过大的推送力，送料动作最好由外部伺服送料钳、滚轮送料器或人工定长挡杆完成。

　　结构设计上，刀具区域需要考虑安全防护与切屑收集。薄壁管材切割时可能产生连续切屑、粉尘或碎屑，尤其在加工塑料、纸基材料时，防护罩和吸尘接口应靠近切削点。钳口前方可设置可调挡块，用于重复定长；挡块与切割面之间的距离决定成品长度，调整后需锁紧，防止批量加工中因碰撞产生位移。对于需要端面倒角或后续装配的工件，还可在出料侧增加简单的导向套，使切断后的管件顺利滑入收料箱。

　　建模时应重点检查几个运动关系：钳口闭合后是否与刀具轨迹干涉，刀具全行程内是否触碰导轨或侧板，管料最大外径通过时是否与支架开孔保持间隙，驱动部件维护时是否需要拆除周边零件。把这些边界在三维环境中提前验证，能够减少实物装配后的返工。整体来看，该工装适合多品种、小批量、换型频繁的管件切断工序，其价值不在于复杂控制，而在于以紧凑机构完成可靠夹持、稳定导向和重复切割。
