带开启限位的一体化可打印合页结构

　　日常设备维护里最容易被忽略的故障点，往往就是反复开合的铰接位置：小型检修舱门用普通销钉合页，长期震动后销子窜出、两片页板错位，拆换的时候还要把整个舱门周边的紧固件全部松脱，在狭小机柜内部操作非常麻烦；3D打印定制的小设备外罩如果分开打印合页页片再穿销轴，配合间隙很难控制，松了晃荡、紧了卡滞，还要额外准备标准销轴零件，小批量试制的时候备料特别繁琐。这款一体化铰接结构就是针对这类小尺寸开合场景做的设计，整个合页作为单个构件直接通过增材制造一次成型，不需要后续装配销轴、也不用额外采购紧固件，打印完成清理完支撑就可以直接装到设备上使用。

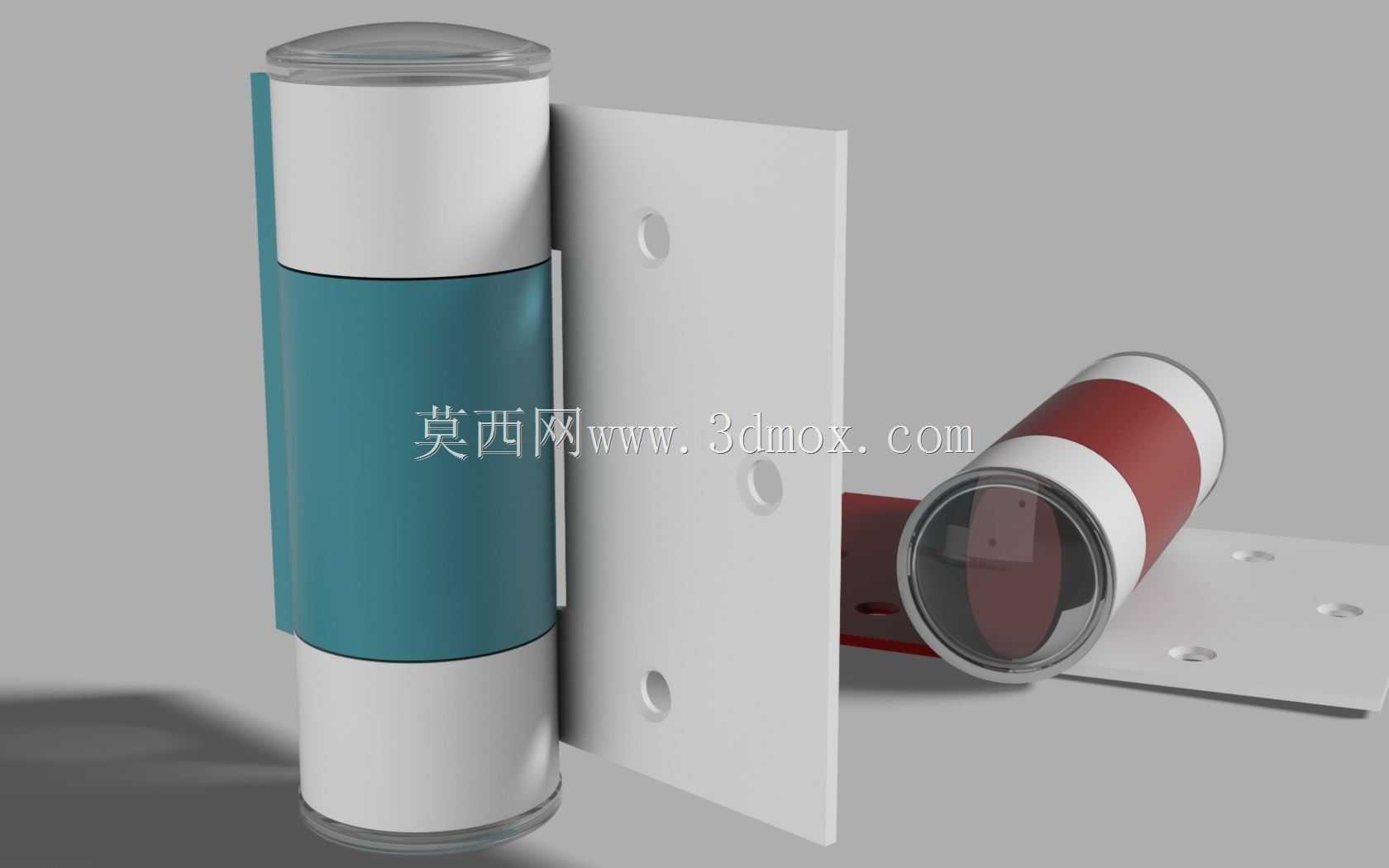

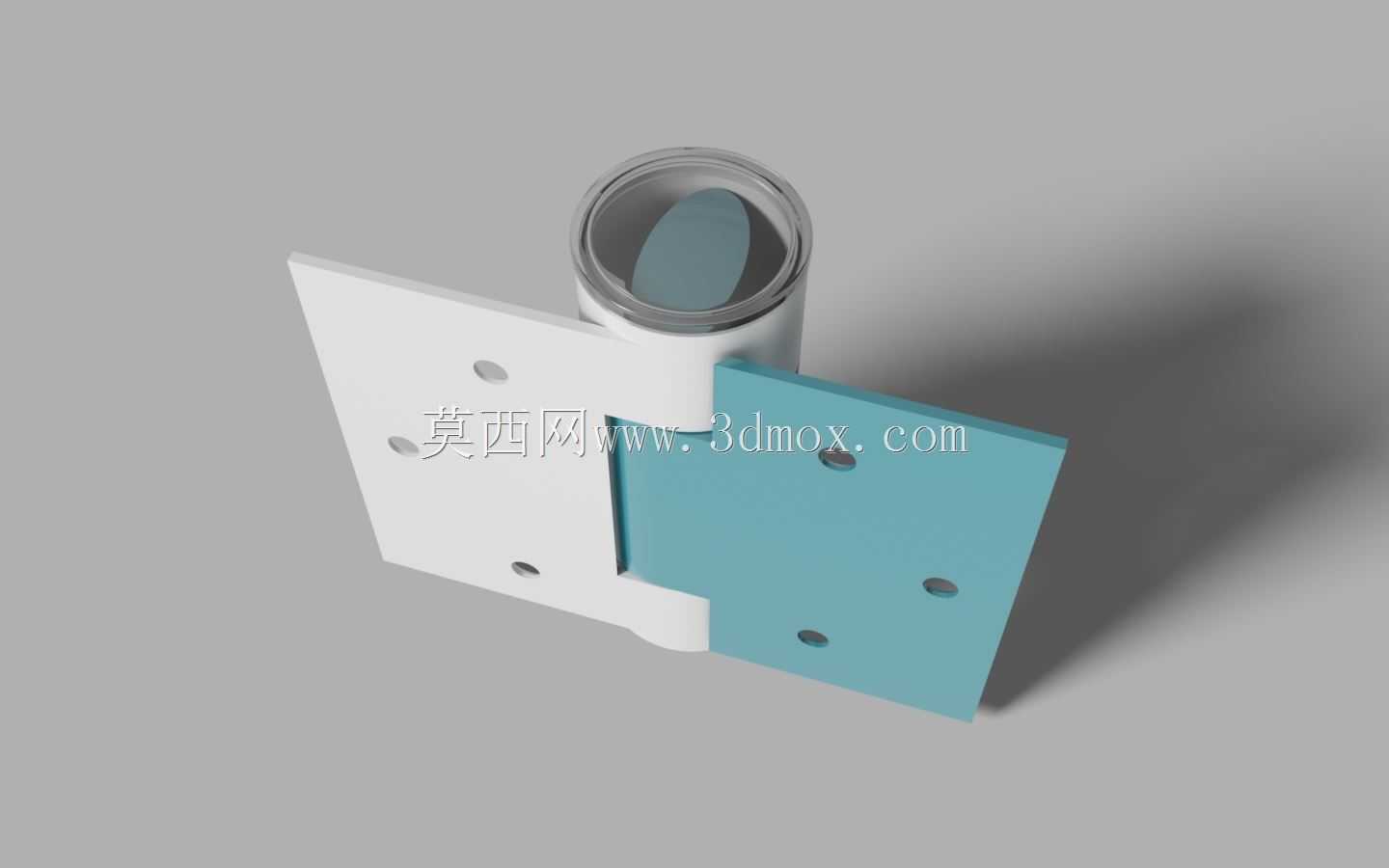

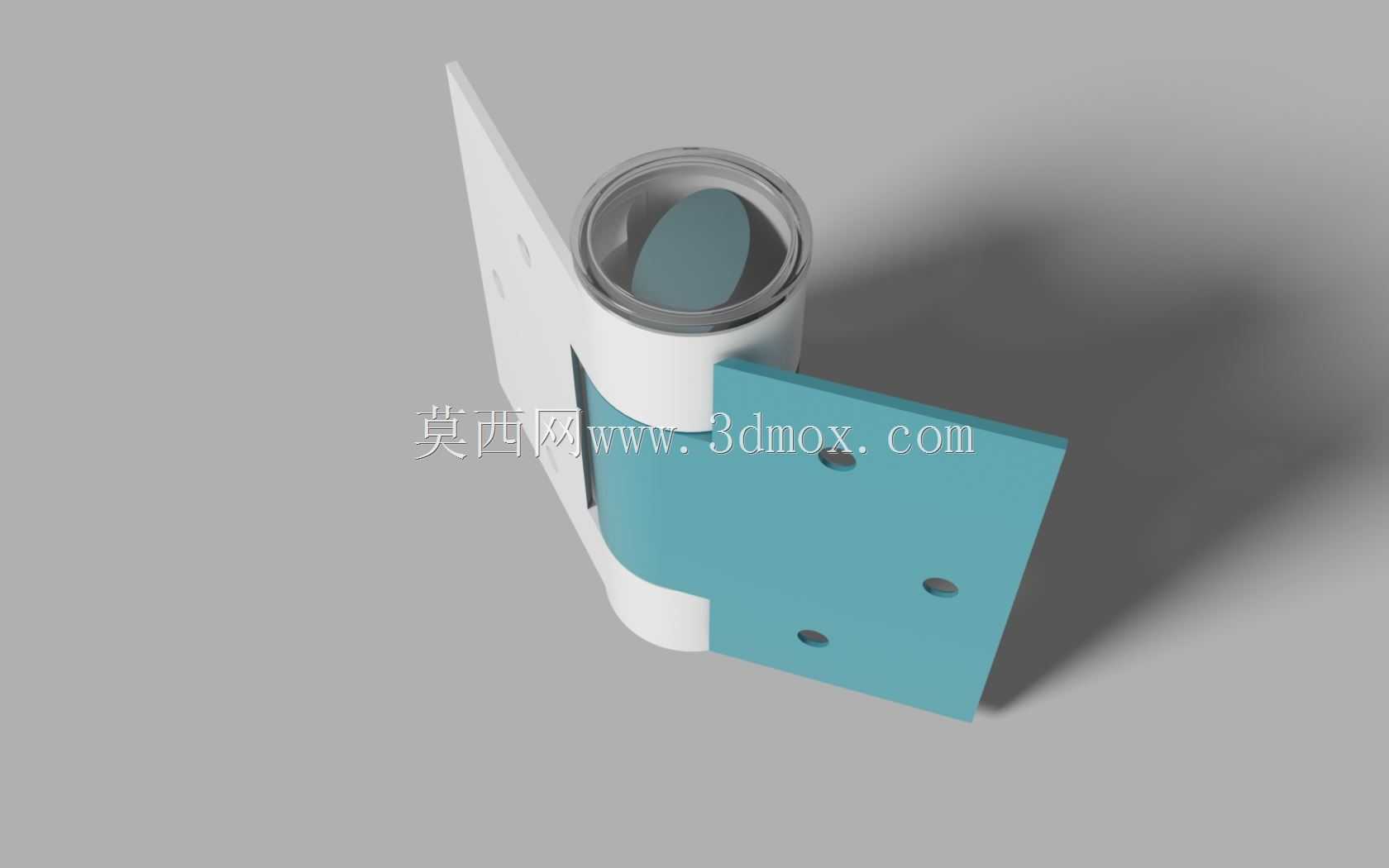

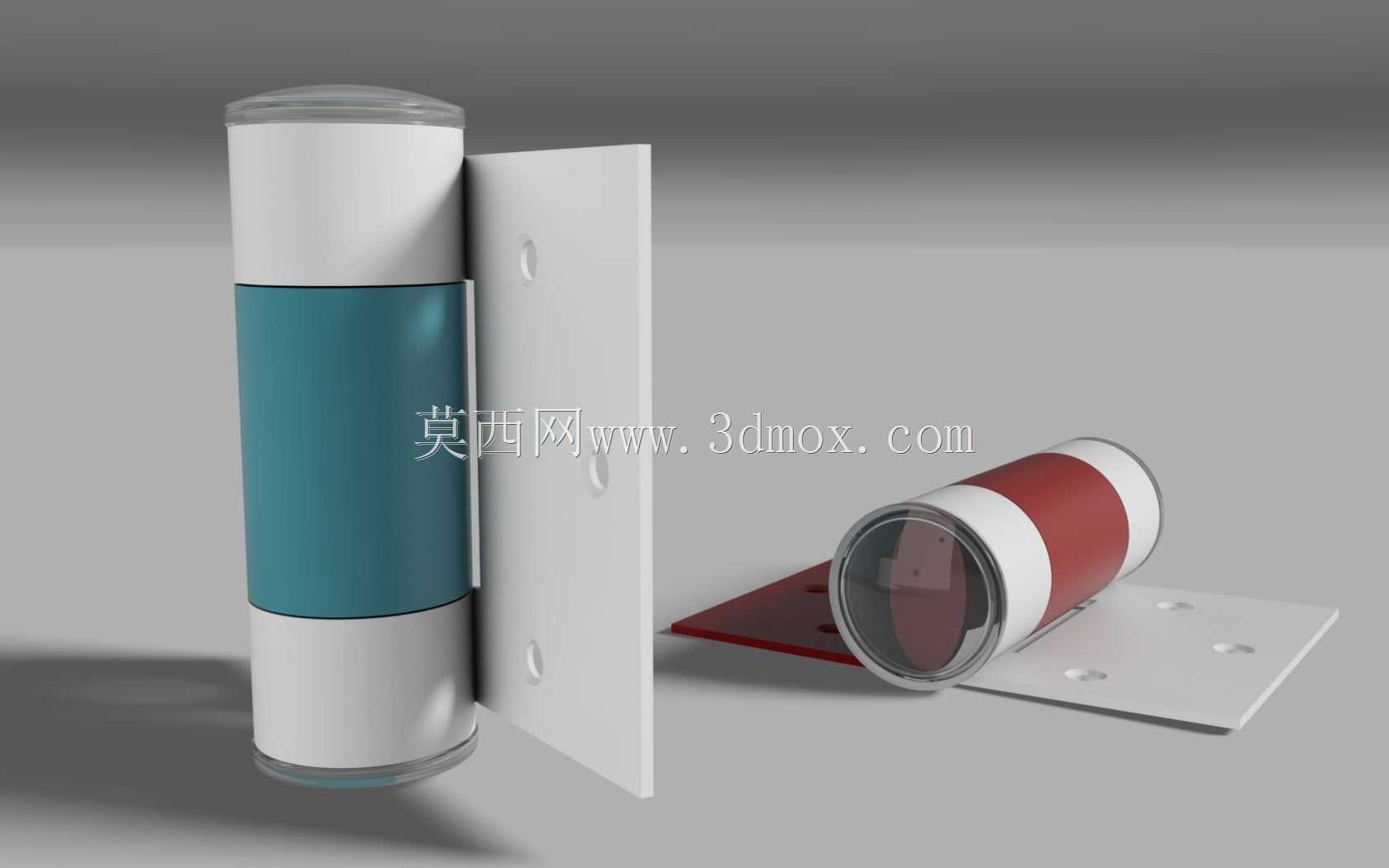

　　从结构细节来看，它的铰接回转部分做了全包覆的筒状轴套，转轴配合段在打印成型时就预留好了均匀的转动间隙，不会出现分体装配时销轴压入后别劲的问题；最核心的设计是在铰接回转区域集成了开启角度限制结构，门体转动到预设最大开度时，限位面会刚性贴合止动，不需要额外在门框和门体之间加装拉绳、限位挡块，避免门体开度过大拉扯内部连接线缆、或者撞到周边相邻设备。两块安装页板分别贴合门框和门体的安装平面，页板上预留了沉头安装孔，紧固件装入后头部完全沉入页板表面，不会突出刮擦经过的人员或者外挂管线；页板和筒状轴套的衔接位置做了大圆角过渡，把开合过程中铰接位置的集中应力分散到整块页板上，长期反复开合也不容易在转角位置出现断裂。

　　实际选型布置的时候，要先确认舱门的开合行程需求：这款合页的限位角度是固定预设值，适配不需要180度全开的检修舱、小型设备外罩、定制教具翻盖这类场景，安装前先核对页板的长宽尺寸，确认安装面有足够的平面区域贴合并固定紧固件；铰接筒的外径要和门体、门框的侧边厚度匹配，避免合页装配后突出设备外表面影响外观或者干涉周边部件。由于是一体化打印成型，设计时已经把铰接活动位置的打印支撑预留了易拆除的空隙，清理支撑的时候只需要挑掉轴套缝隙里的少量支撑料，手动反复转动几次铰接段，让配合面磨掉打印残留的细微毛刺，转动阻尼就会变得均匀顺滑，不会出现局部卡滞的问题。

　　和传统分体合页相比，这种一体化结构的优势在小批量定制场景里特别明显：做非标设备样机的时候，不需要单独采购对应规格的微型合页，整个设备的结构件打印工序里就可以把合页一起制作完成，省去了单独采购、等待配件的周期；针对有特殊开合角度要求的舱门，也不需要额外设计焊接限位挡块，铰接位置自带的止动结构就能精准控制最大开启角度，装配时只需要把两块页板分别固定在门和门框的对应位置，不需要对齐销轴孔、穿装销轴的工序，装配效率提升很多。在一些需要轻量化的便携设备上，整块合页可以和设备外壳采用同一种打印材料制作，重量比金属微型合页更轻，也不会出现不同金属材料接触产生电化学腐蚀的问题，长期在潮湿的户外工况下使用也不用担心铰接位置锈死。设计建模的时候，铰接配合段的间隙是按照常用熔融沉积打印的工艺精度预留的，既不会因为间隙太小导致打印后两个活动部分粘死，也不会因为间隙过大导致合页轴向窜动、开合旷量过大；页板上的安装孔位置也做了间距优化，固定后受力点均匀分布在页板上，单点受力不会把页板拉裂。
