液压动力泵内部结构剖切演示结构

　　这套剖切展示的液压动力泵结构，面向液压站集成、工业主机液压回路改造、小型工装液压驱动单元选型的工程场景，在整机布局阶段就可以直接参照其安装边界做干涉校验，避免后期管路排布、紧固件装配出现空间冲突。从实际工况用途来看，这类泵作为液压系统的动力源，核心作用是把原动机输入的旋转机械能转化为液压油的压力能，在泵吸入口形成稳定负压，从油箱吸入经过滤的液压油，再通过内部容腔的容积变化对油液做功，以设定流量和压力输出到后续控制阀组，为油缸、液压马达这类执行元件提供动力，广泛适配小型机床夹紧回路、工装夹具液压站、轻型工程机械辅助动力单元、自动化设备液压顶升机构这类对安装空间紧凑度要求较高的场景。

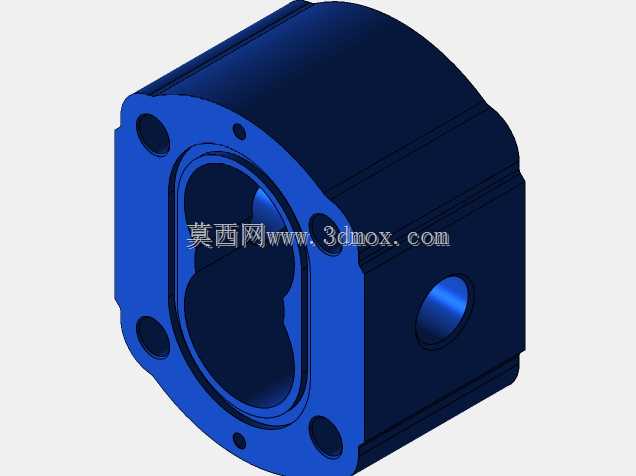

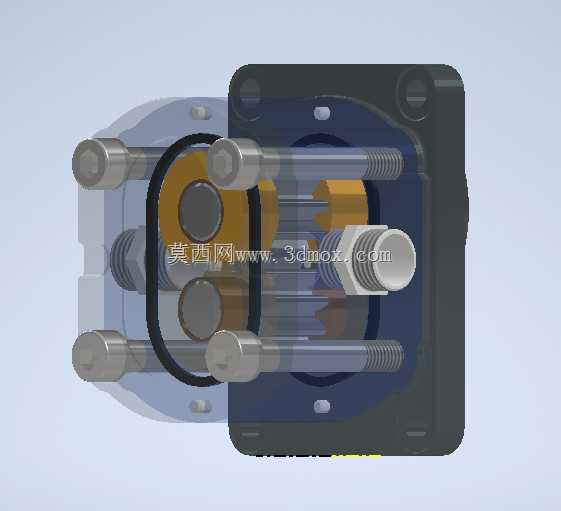

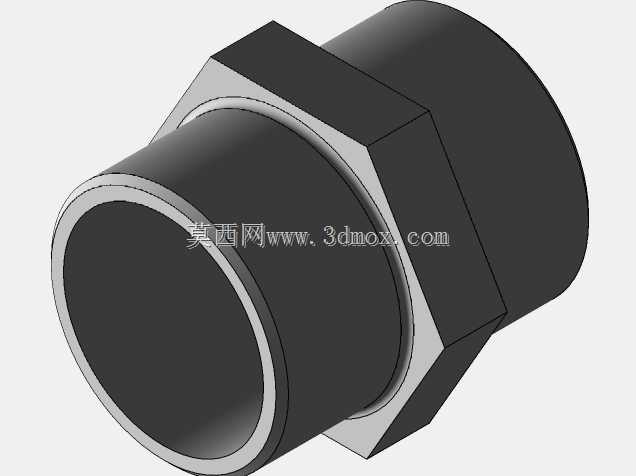

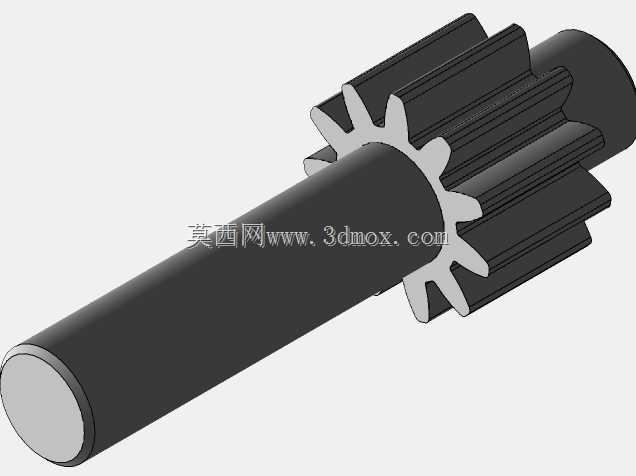

　　从结构设计思路来看，这套模型采用半透明剖切的呈现方式，把泵体内部的配流结构、传动轴、紧固拉杆、密封组件、进出油口接口的相对位置完全展现出来，设计阶段首先围绕核心工作容腔的布局确定泵体的主体轮廓，将四根长紧固拉杆沿泵体四角对称布置，既可以把泵体前后端盖均匀压紧，保证内部结合面的密封压力一致，避免高压工况下出现端面渗油问题，又能让整体受力对称，泵体运行时的振动可以通过对称的紧固结构均匀分散，降低连接部位的疲劳载荷。进出油口采用外螺纹连接结构，接口轴线和泵安装法兰面呈垂直布局，在做主机布局时，管路可以从侧方直接对接，不需要额外增加转弯接头，既减少了管路泄漏点，也能降低油液沿程压力损失。

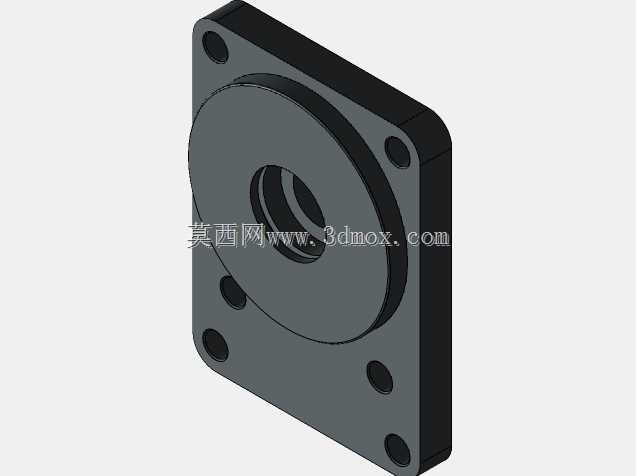

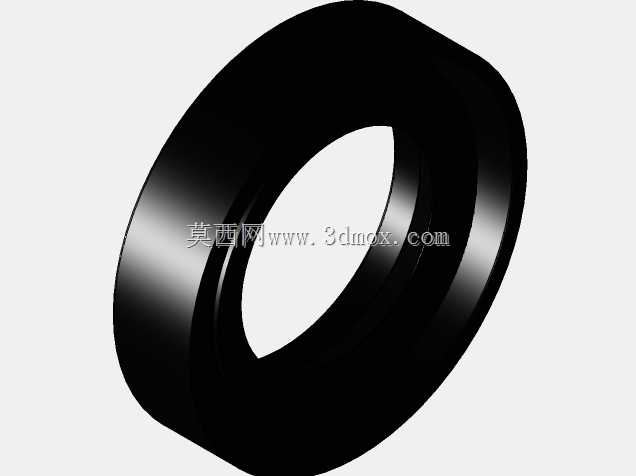

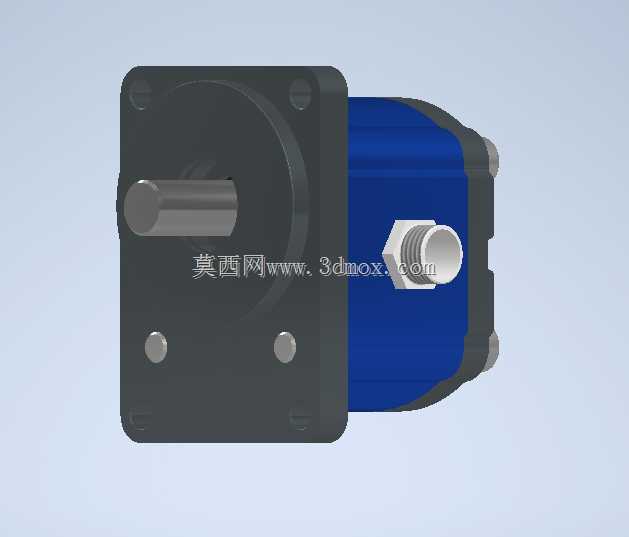

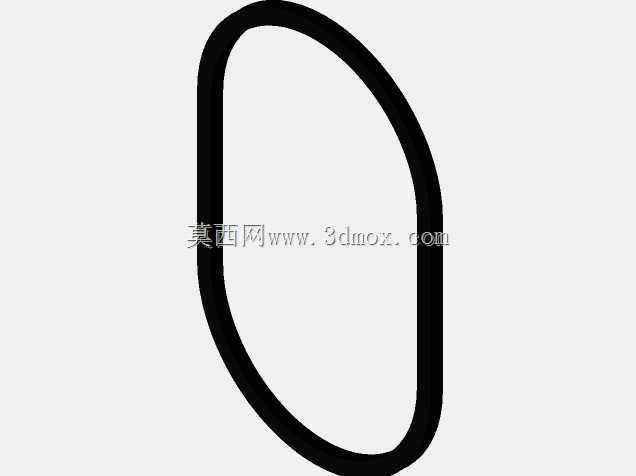

　　外形与安装边界层面，这套泵的主体安装法兰为方形结构，法兰上预留的安装定位孔位间距按照通用小型液压泵的安装规范设定，安装时法兰面和设备安装基板贴合，依靠定位止口保证泵轴和驱动电机轴的同轴度，不需要额外做复杂的调心结构；泵体整体轴向尺寸紧凑，驱动端的连接轴伸出长度控制在安全范围内，做联轴器匹配时可以直接选用标准梅花联轴器，不需要定制加长连接件。从内部功能特性来看，模型中清晰呈现的密封环布置在泵体高低压容腔的分隔位置，静态密封件完全填充结合面的微观间隙，在额定工作压力范围内可以有效阻止高压油向低压侧内泄，保证泵的容积效率；内部运动部件的配合间隙按照液压元件的通用公差设定，既保证运动件运转时不会出现卡滞，又能把间隙泄漏量控制在设计允许范围内。

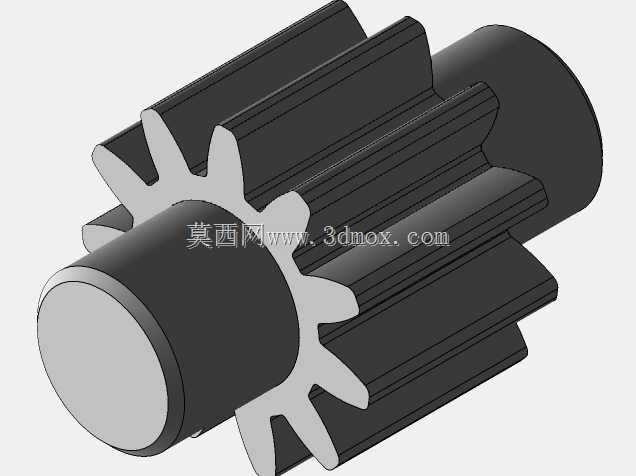

　　在做系统匹配时，工程人员可以参照这个结构的内部流道走向，核算吸油管路的沿程阻力，保证吸油口流速控制在合理区间，避免泵出现气蚀、吸空问题；同时可以根据泵体的外部轮廓预留足够的散热空间，因为泵在连续运行时内部油液压缩和运动件摩擦会产生热量，紧凑安装场景下如果周边没有足够的空气流通空间，会导致泵体温度过快升高，加速密封件老化。这套结构的建模逻辑完全贴合实际加工装配顺序：先完成内部工作转子、配流组件的装配，再套合泵体壳体，布置四角的紧固拉杆，依次锁紧两端的固定螺母，最后装配轴端密封和外管路接口，每一个部件的装配关系都和实际生产流程一致，结构工程师在做同类型泵的改型设计时，可以直接参照其紧固件排布、密封槽位置、接口尺寸的设计逻辑，减少重复选型计算的工作量；做液压系统教学或者新员工培训时，这个剖切结构也可以直观展示液压泵从吸油到压油的完整容腔变化过程，帮助理解容积式泵的工作原理，避免仅凭二维图纸产生的结构认知偏差。
