可调式活动扳手手动五金工具结构

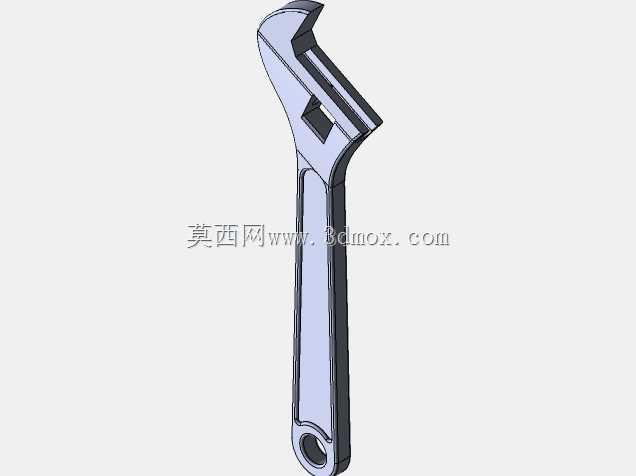

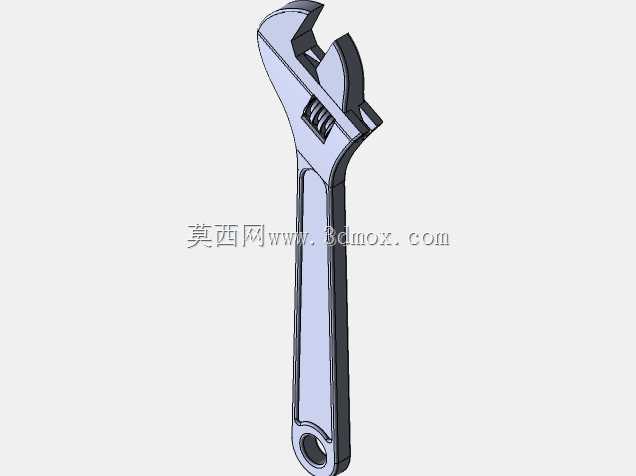

　　在设备检修、装配线维护、管道安装和现场抢修场景中，活动扳手属于使用频率极高的手动紧固工具。它不需要像固定开口扳手那样严格匹配某一规格，操作人员可通过扳头部的蜗杆调节活动钳口开度，从而夹持不同尺寸的六角螺母、螺栓头或管件接头。该类工具的三维结构重点集中在头部开口、活动颚板、固定颚板、调节蜗杆、手柄过渡区以及尾部悬挂孔等部位，建模时需要把钳口啮合、蜗杆传动和受力路径表达清楚，而不能只做外观拉伸。

　　从实际用途看，扳手主要承担施加扭矩、旋转紧固件以及阻止工件回转的作用。现场使用时，钳口平面与螺母支承面应尽量贴合，开口调节到略小于或刚好包住被夹对象，再通过蜗杆锁紧活动颚板，避免打滑。扳动方向通常让固定颚承受主要载荷，活动颚位于受力回转的后侧，这样可降低活动钳口被推开的趋势。模型中头部开口区域保留了齿纹与台阶过渡，齿面并非装饰结构，而是用于增加夹持摩擦力；固定颚与活动颚的夹持面平行度、开口深度和颚尖厚度，直接决定工具能否卡入狭窄位置并传递足够扭矩。

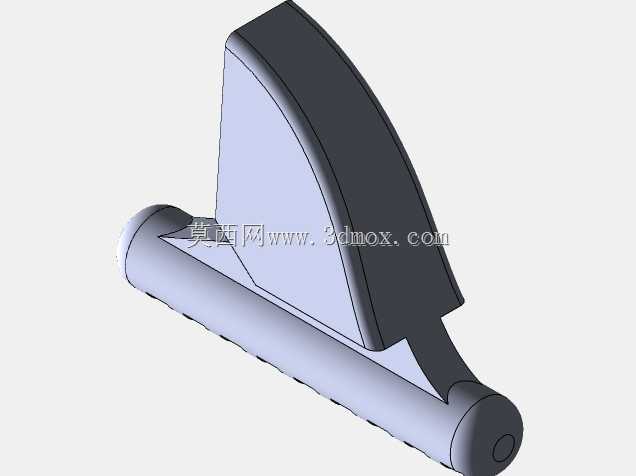

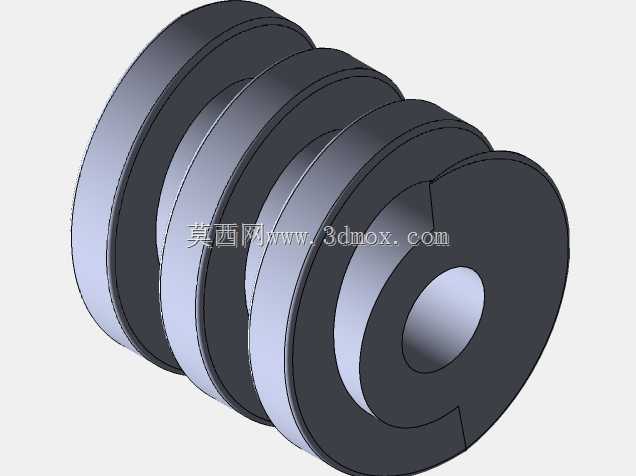

　　结构设计上，手柄与头部采用一体化长柄形式，力臂从钳口中心向后延伸，使操作人员在手部施力相同的情况下获得更大扭矩。手柄截面并非简单等厚矩形，而是沿长度方向逐渐收窄，靠近头部处加厚并形成圆滑过渡，以承受弯曲和扭转载荷；中段握持区边缘做圆角处理，减少长时间施力时的局部压痕；尾部开孔用于穿绳、悬挂或工具架定位，也便于在高空作业时防坠落。头部背面的蜗杆安装槽、活动颚导向槽和限位台阶需要配合建模，活动颚在槽内沿固定方向滑动，蜗杆旋转时通过齿纹带动颚板进退，形成连续可调的开口尺寸。

　　外形边界方面，这类扳手属于细长型工具，整体长度远大于头部宽度，存放时应按长度方向放入工具柜或挂板。头部最大宽度决定其能否进入法兰、泵体、阀组附近的紧凑空间；开口最大开度决定可夹持螺母的对边尺寸范围；手柄厚度影响握持舒适度和工具箱层间占位。若用于虚拟装配或维修工艺仿真，需要重点检查扳手在拧紧姿态下的摆动空间：不仅要放入螺母，还要预留手部握持和绕紧固件旋转的角度，避免手柄与邻近管道、设备壳体或机架发生干涉。

　　建模过程中，头部受力区不宜采用尖锐内角，颚板根部、蜗杆槽端部和手柄颈缩位置应设置圆角，以符合锻压、热处理和磨削加工的工艺逻辑。活动颚与本体导向槽之间应保留合理配合间隙，蜗杆两端要有轴向限位结构，齿纹节距与调节行程相匹配。夹持面齿纹方向、颚板开口倒角和头部侧面减重凹槽，既反映真实制造特征，也能在渲染和工程剖切时体现装配关系。

　　该结构可用于五金工具产品展示、维修工具库搭建、装配操作培训、工位工具配置以及人机操作仿真。对于设备选型人员，可借助模型核对扳手长度、开口范围和作业空间；对于结构设计人员，可参考其力臂、钳口和调节机构的布局方式；对于三维建模学习者，该件包含实体拉伸、扫掠、圆角、阵列齿纹、多零件装配和运动配合等典型建模内容，能够较完整地训练手动工具从外形到机构的数字化表达。
