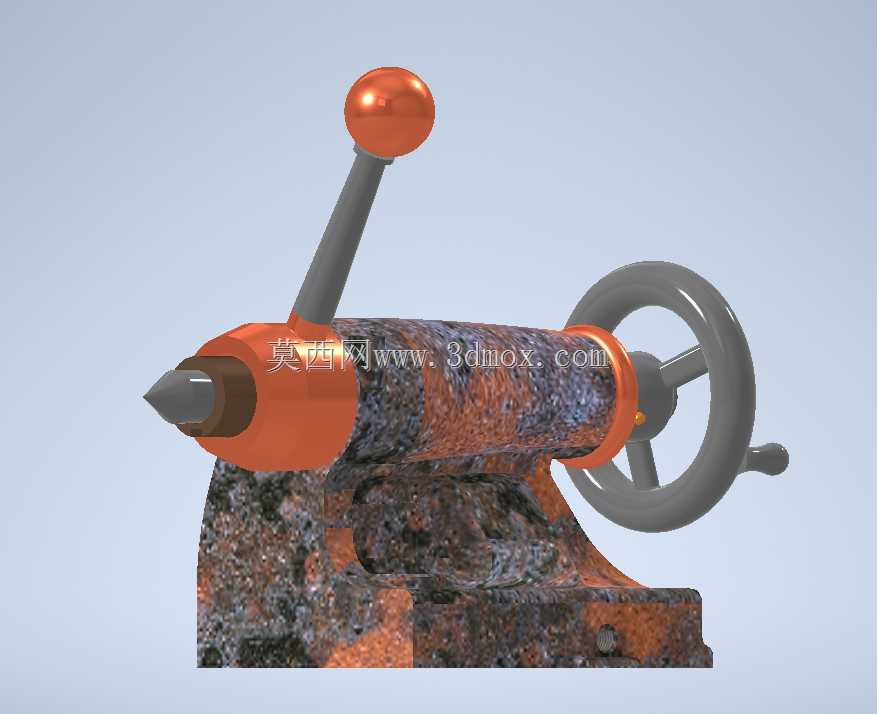

普通卧式车床尾座顶尖锁紧进给结构

　　这套三维结构对应普通卧式车床床身尾端的尾座部件，主要承担长轴类工件的轴向顶持、钻孔铰孔时刀具导向支承以及重型回转件加工时的辅助定心任务。在中小规格卧式车床的实际加工场景里，主轴卡盘夹持工件一端后，悬伸长度超过直径3至4倍的轴件、丝杠、细长光轴很容易在切削径向力作用下产生挠曲颤振，尾座通过套筒前端的顶尖嵌入工件端面中心孔，沿床身导轨方向提供稳定轴向约束，把工件的支承跨距控制在工艺允许范围内；在尾座套筒锥孔内换装钻头、铰刀、丝锥等孔加工刀具后，还可直接完成轴件端面的钻孔、扩孔、攻丝工序，无需额外换装钻床工装。

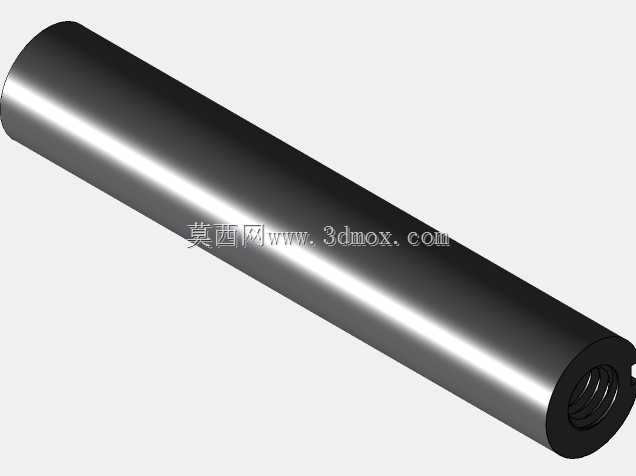

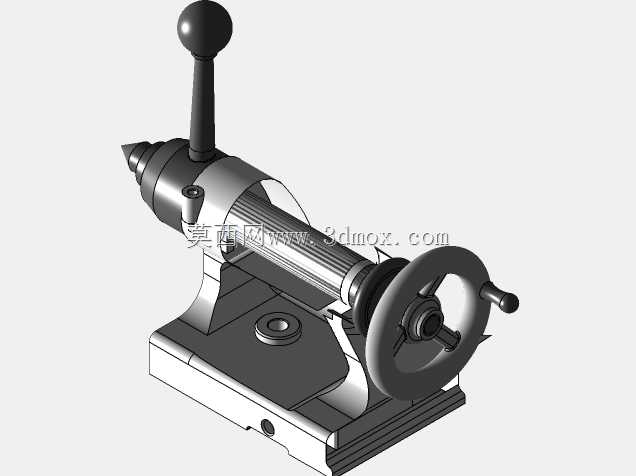

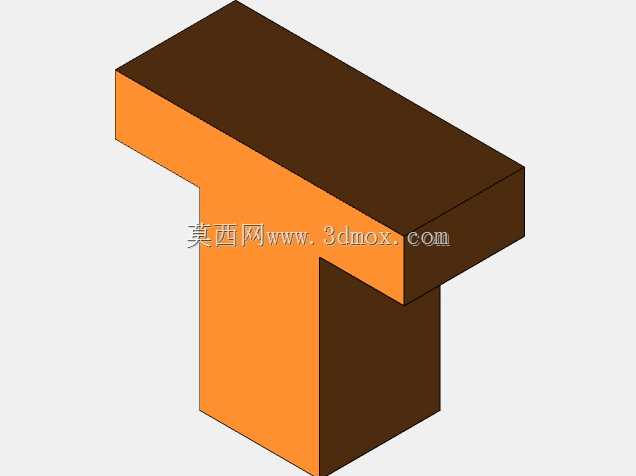

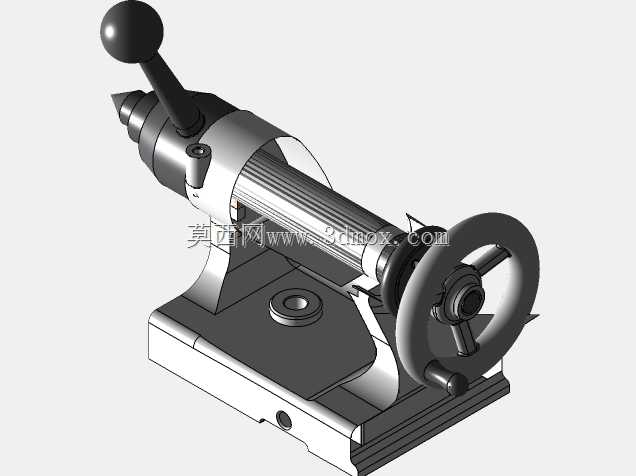

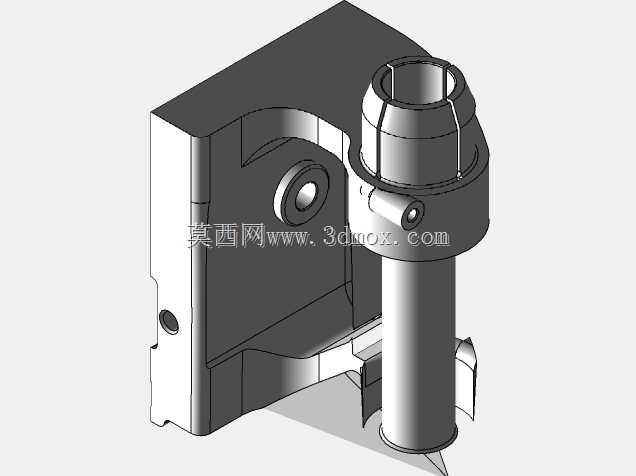

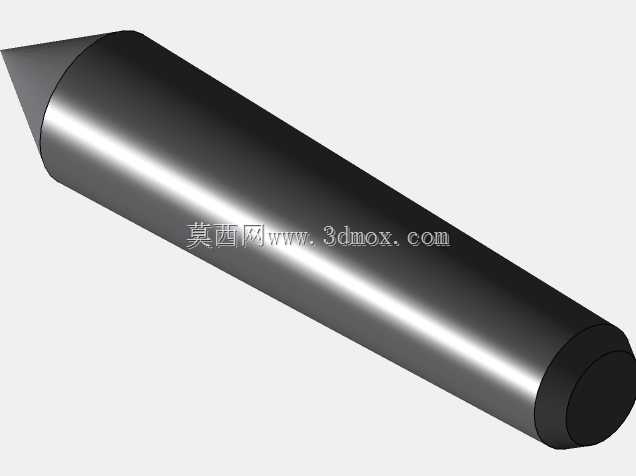

　　从结构组成来看，整套尾座分为底座、尾座体、滑动套筒、莫氏锥孔顶尖、手轮进给机构、锁紧操纵手柄、压板夹紧组件几个核心部分。底座底面加工出与车床床身导轨精确配合的导向面，侧面配套可调压板与锁紧螺栓，松开锁紧后可沿床身导轨纵向滑移，适配不同长度工件的装夹间距；底座与尾座体之间设置横向微调结构，在车削小锥度长轴时可偏移尾座中心，实现锥面走刀加工。尾座体内部加工出与滑动套筒高精度间隙配合的水平导向孔，套筒外圆沿轴向开出长键槽，由固定在尾座体上的导向键限制周向转动，仅允许沿轴向平稳滑移；套筒内部为标准莫氏锥孔，依靠锥面自锁安装固定顶尖或回转顶尖，换装钻夹头、铰刀刀柄时也可直接通过锥面定位，拆卸时通过套筒后端的退刀丝杠螺母即可将锥柄刀具顶出。

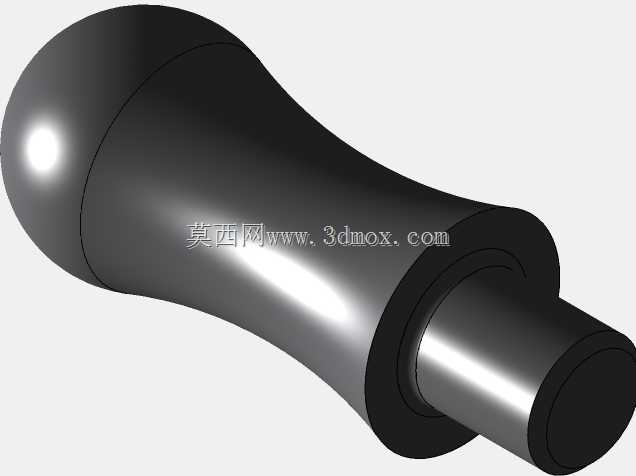

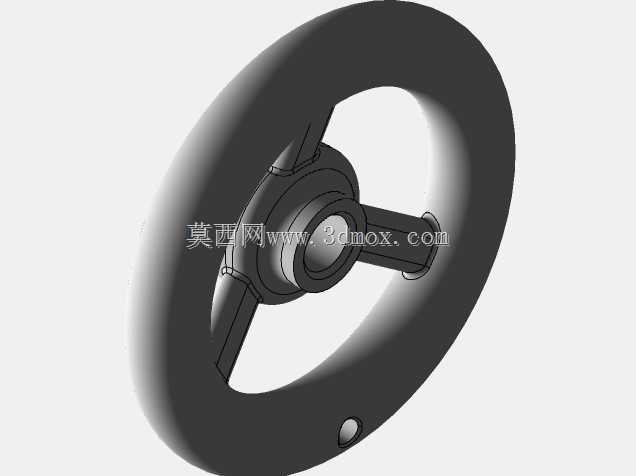

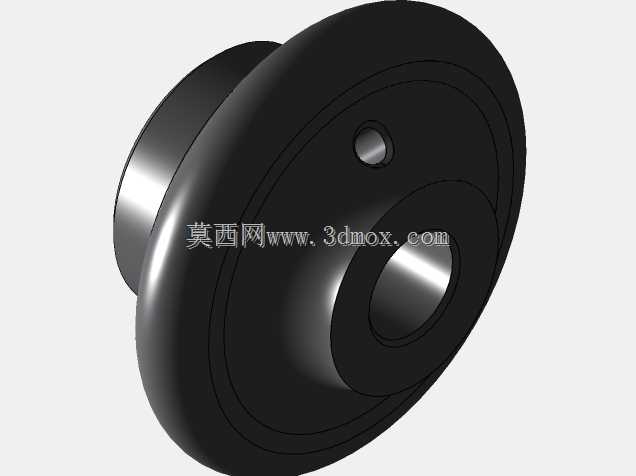

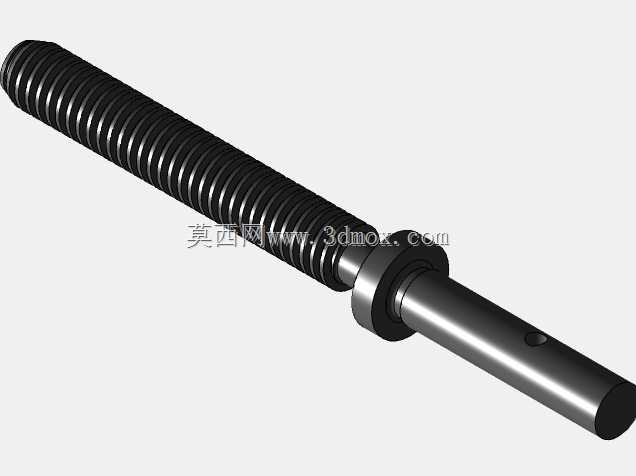

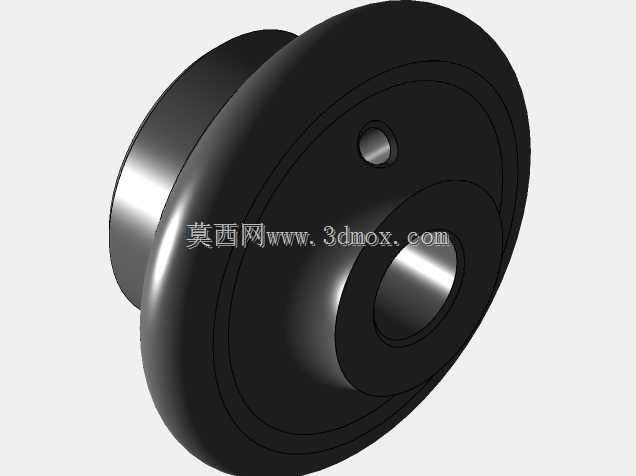

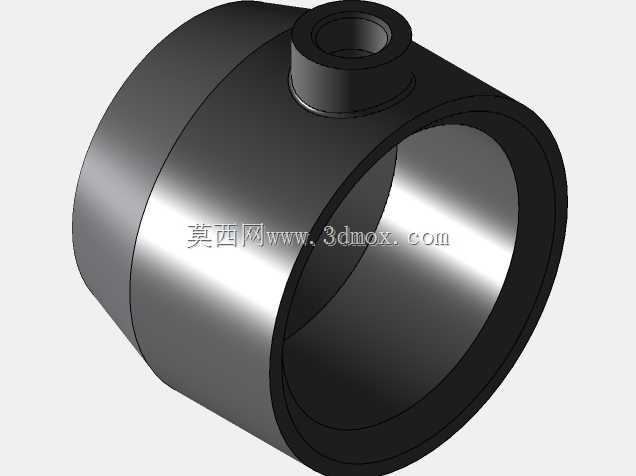

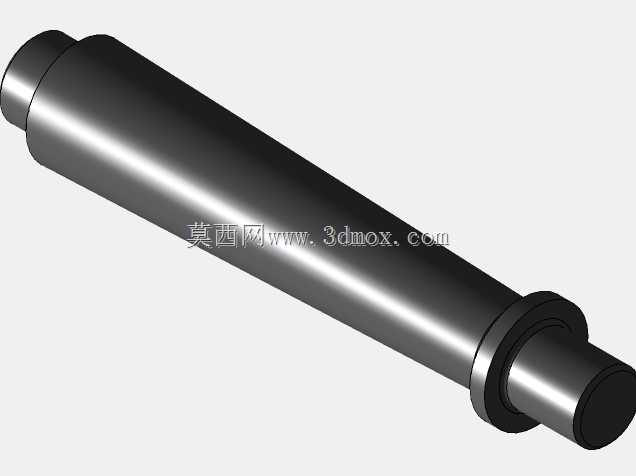

　　进给操作端布置在尾座体后侧的大手轮，手轮与进给丝杠同轴连接，丝杠旋合在套筒尾部的螺母座内，转动手轮即可将旋转运动转化为套筒的直线进给，手轮旁设置刻度环，可精确控制套筒伸出长度，控制钻孔进给深度；尾座体上方的球头操纵手柄连接内部偏心锁紧机构，当套筒进给至顶尖顶紧工件的合适位置后，扳动手柄带动偏心轴压紧开口锁紧套，即可将套筒完全锁死，避免切削振动导致套筒回缩移位。底座侧方的夹紧机构则用于将整个尾座本体固定在床身导轨指定位置，重型切削工况下可通过螺栓进一步压紧压板，防止尾座受轴向顶推力发生滑移。

　　建模过程中优先还原了各部件的装配配合关系：导轨配合面保留了实际安装的间隙调整余量，套筒与尾座体孔的配合段、丝杠螺母传动副、手柄偏心锁紧曲面都按照真实机床尾座的尺寸比例构建，顶尖的60度锥面、莫氏锥孔的锥度参数均符合机床附件通用标准。外形边界方面，尾座整体沿床身纵向的滑移行程覆盖常规6140、6150系列车床的尾座移动范围，底座导轨安装宽度适配对应车床床身导轨间距，套筒最大伸出长度、手轮回转半径、操作手柄的扳动空间都按照操作工站在机床尾端的操作姿态预留，不会与床鞍、刀架的纵向移动路径发生干涉。在进行车间布局校核、机床维修拆装演示、工装改造设计时，该结构可直接用于验证尾座与工件、刀具的空间位置关系，也可为专用车床的尾座改型设计提供结构参考。
