法兰连接手动截止阀结构设计

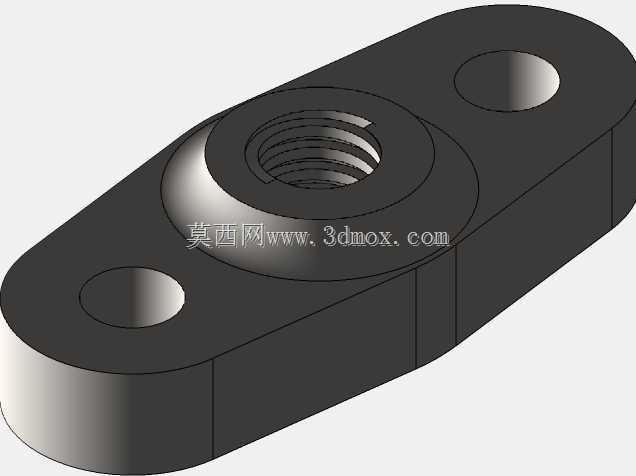

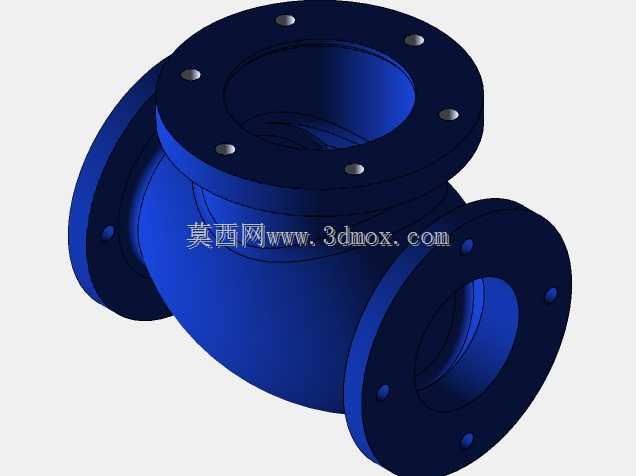

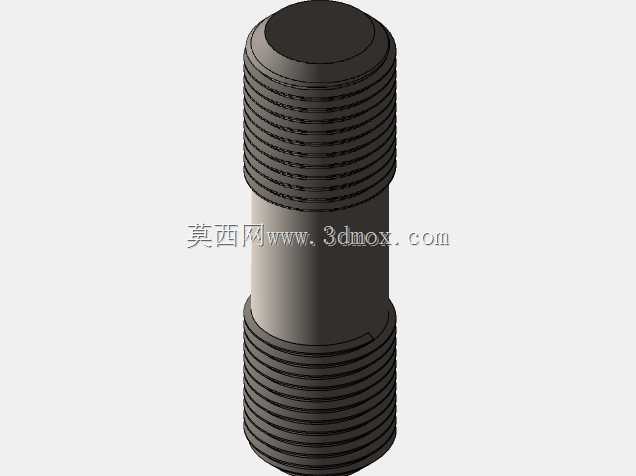

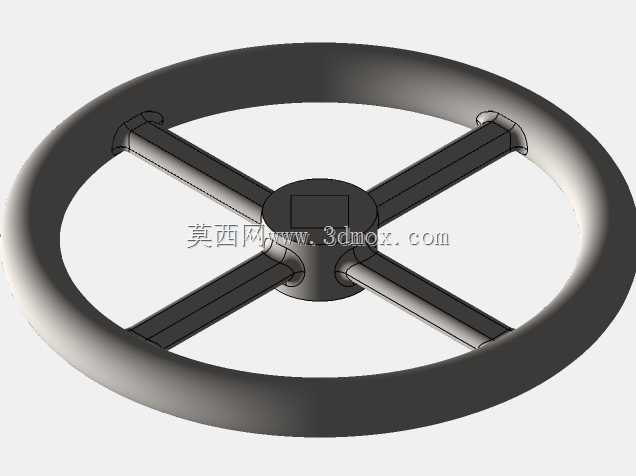

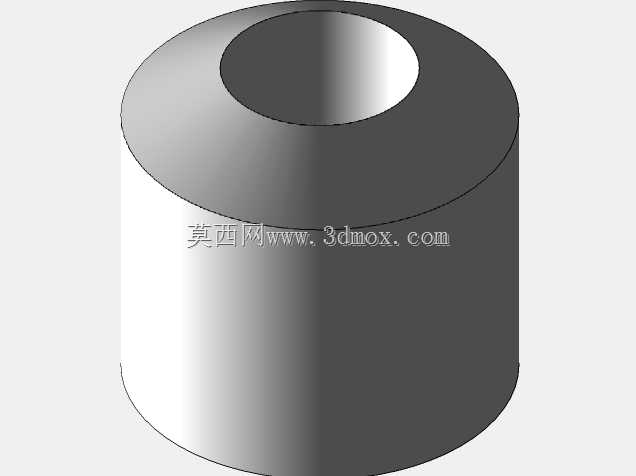

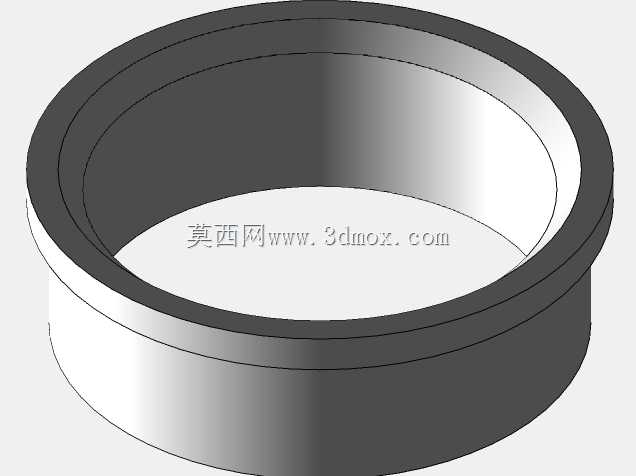

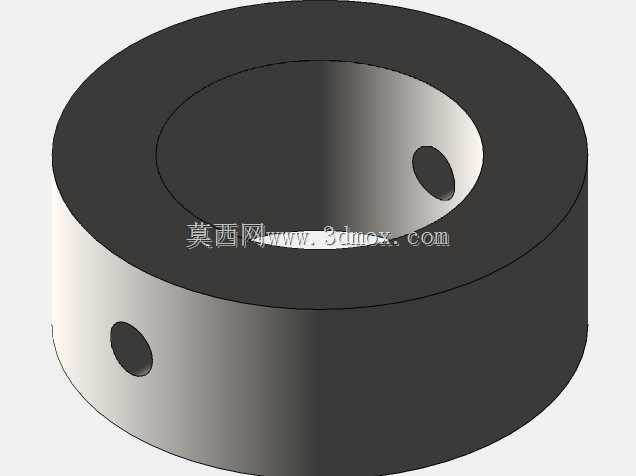

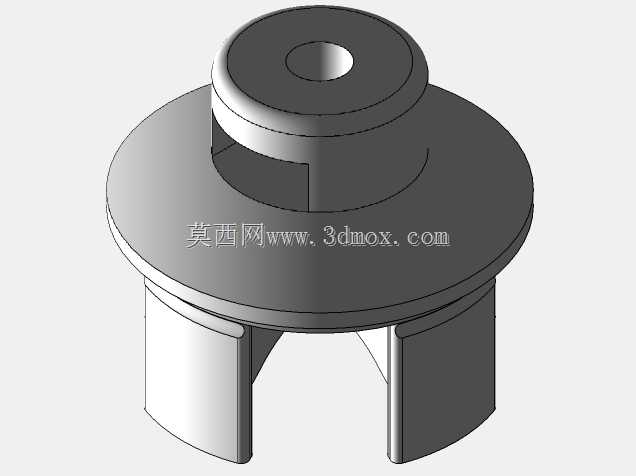

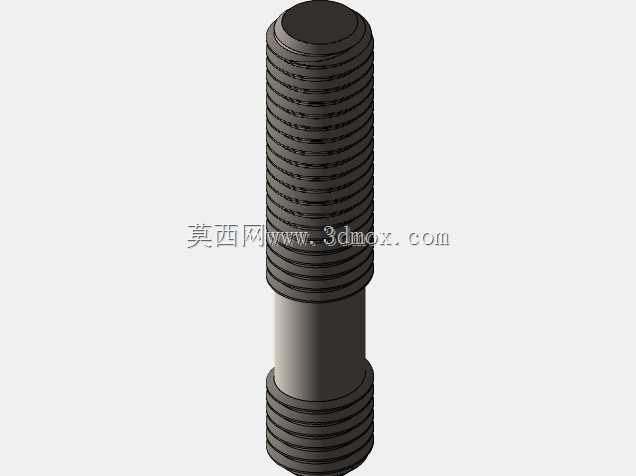

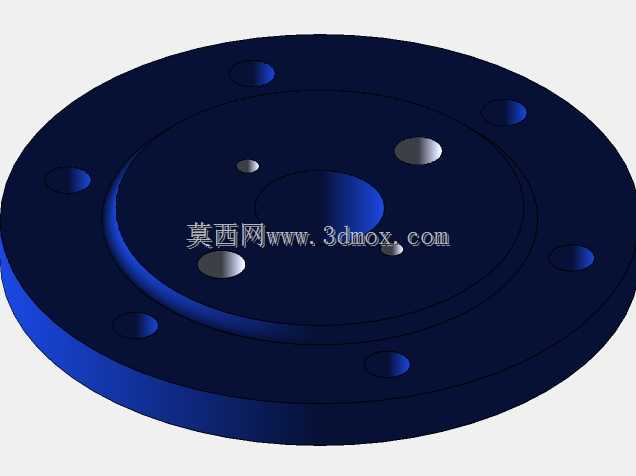

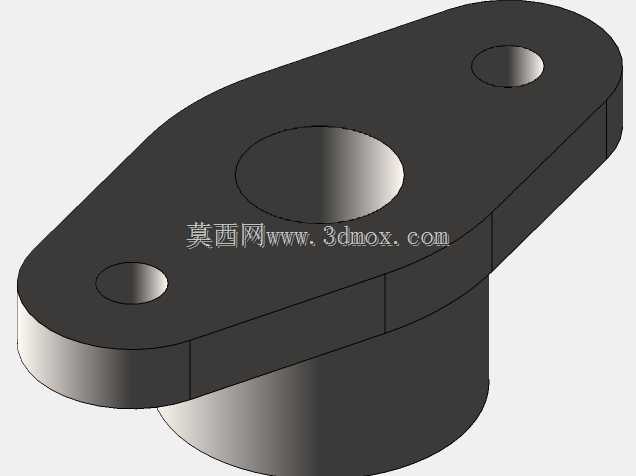

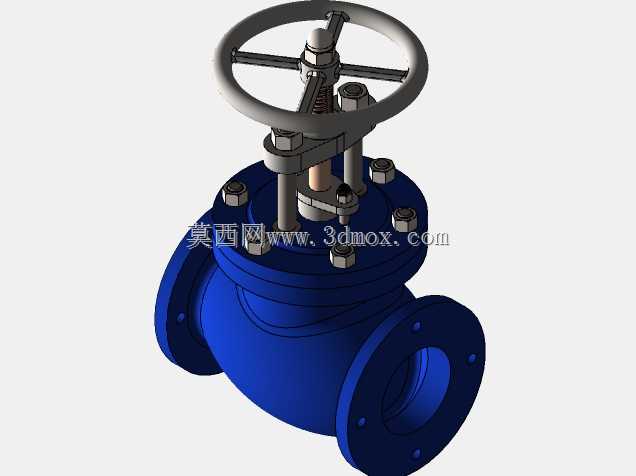

这款手动法兰截止阀主要应用在化工、市政供水、暖通循环、油气输送等工业管路系统中，核心作用是对管路内的液态、气态介质做通断截断控制，也可在特定工况下辅助调节管路介质流量，相比闸阀、蝶阀类截断部件，其密封性能更可靠，截断状态下介质泄漏率更低，适合对管路关断密封性要求较高的工艺段使用。从结构设计逻辑来看，该阀采用下进上出的介质流道设计，阀瓣沿阀座中心线做垂直升降动作，开关过程中阀瓣与阀座密封面之间无相对滑动摩擦，能有效降低密封面磨损速率，延长密封副的实际使用寿命；顶部采用手轮驱动结构，通过阀杆梯形螺纹副将手轮的旋转运动转化为阀瓣的直线升降动作，阀杆位置设置填料密封结构，可在阀杆做升降动作时阻断介质沿阀杆配合间隙向外泄漏，中法兰位置采用螺栓紧固加缠绕垫片的密封结构，适配中低压工况下的压力密封需求。在安装边界与尺寸适配方面，该阀两端采用法兰连接结构，法兰端面的螺栓孔分布、密封面尺寸均匹配对应公称通径的管路法兰标准，安装时需注意介质流向与阀体标注箭头一致，避免反向安装导致阀瓣长期受介质正向冲击，影响关断可靠性与部件使用寿命；手轮操作高度预留了足够的操作空间，无需额外加装操作辅助机构即可完成手动开关动作，整体结构的外部轮廓无突出尖锐结构，可适配水平、垂直等不同走向的管路安装场景，安装时需预留足够的阀杆向上提升空间，避免阀瓣全开时阀杆顶部与周边管路、支架结构产生干涉。从功能特性来看，该阀全开状态下介质流道阻力相对适中，阀瓣开启高度达到公称通径四分之一时即可满足额定流量通过需求，开关操作力矩适中，日常巡检操作时无需借助加力杆即可完成全行程开关动作，密封副采用硬质合金堆焊结构，可适配一定温度范围内的无颗粒杂质介质输送工况，整体结构拆解维护便捷，现场更换填料、密封垫片等易损件时无需将整个阀体从管路上拆下，可有效降低后期运维的工作量与成本。
