多工位连续式隧道烘干输送生产线

　　这套长条形串联布局的连续作业产线，在五金表面处理、塑胶件涂装固化、食品农副物料脱水、电子元器件烘干、建材饰面板热处理这类需要批量连续通过温区的车间场景里十分常见，整条线沿厂房纵向一字排布，进料端和出料端分别伸出外置接驳台，可直接对接前道上料工位和后道冷却、分拣、包装工位，不需要额外增设中转转运环节，工件随输送载体匀速从线体一端进入，依次穿过不同功能的封闭腔室完成工序后从另一端输出，全程无需人工反复搬送，单班连续产出能力远高于间歇式烘箱。

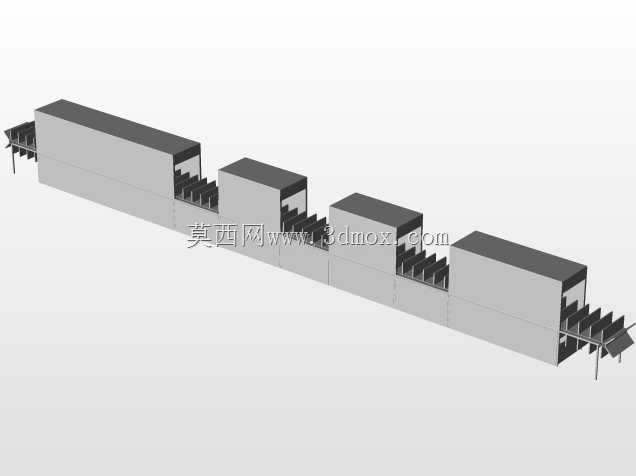

　　从结构排布来看，整线由四段独立的封闭功能舱体串联组成，舱体之间留出开放的检修与观察段，既可以避免不同温区、不同工艺段之间的气流串扰，也方便操作人员在停机后进入段内清理输送带、检修加热组件或者调整风嘴位置。每段舱体都采用方管焊接框架做外支撑，外部封板做隔热围护，顶部预留加热风机、排湿管道的安装接口，底部设置可调支撑脚，可在地面不平整的车间现场逐段调平，避免长距离输送出现带面跑偏。舱体两端开设工件通行的狭长开口，开口高度根据待加工工件的最大轮廓预留余量，开口处可加装软质隔热帘，减少腔体内热量向外逸散，降低车间空调能耗。

　　线体两端的接驳输送段采用伸出式支架设计，进料端的支架上排布多组平行的输送托条，可兼容托盘载料或者直接摆放散件，操作人员在上料位将工件均匀排布在输送面上，送入主舱体；出料端的伸出段同样设置托料结构，工件完成全部工序输出后，可直接在此处下料或者对接后续皮带线。输送载体的选型在建模时预留了多种适配空间：如果处理的是小型五金件、电子件，可选用网带输送，网面镂空透气性好，热风可直接穿过工件间隙，加热均匀；如果处理的是板材、整托盘物料，可改用链板输送，承载能力更强，长期在高温环境下形变量小；如果处理的是易碎、薄壁工件，也可更换为辊道输送，避免工件表面和输送带摩擦产生划痕。

　　设计这套产线三维结构时，首先要敲定的是整线的总长与安装边界：单段功能舱的长度根据工艺所需的工件停留时间推算，比如固化漆膜需要在特定温度区间保持十五到二十分钟，结合输送线运行速度，即可反推出该温区舱体的有效长度，四段舱体加上两端接驳段、段间间隙，整线总长度通常在十几米到数十米区间，排布时需要在产线两侧预留不小于一米的检修通道，舱体顶部要留出吊装和管道布设的空间，进料端前方要预留上料人员的操作站位，出料端后方要留出后道设备的对接空位，不能将长体设备直接顶到车间墙面，否则后期维护加热管、更换输送带时没有操作空间。

　　功能分区的设计逻辑完全贴合实际工艺需求：靠前的舱段通常作为升温区，采用大风量循环风，让刚进入线体的工件快速均匀升至设定温度，避免局部受热不均产生形变；中间舱段为恒温保温区，此区域温度波动控制在较小范围，保证工件充分完成固化、烘干或者热处理反应，舱内的热风循环风道采用上下双向送风结构，风嘴对准输送面的工件摆放区域，热风在腔体内循环流动后回到风机加热，减少热量浪费；靠后的舱段可根据工艺需求设置为排湿区或者冷却区，烘干物料产生的湿热空气通过排湿管道统一排出车间，避免水汽在舱内凝结滴落污染工件，冷却段则通入环境空气，让高温工件在输出前降至安全温度，防止操作人员下料时烫伤，也避免工件出舱后骤冷产生应力变形。

　　机架部分的建模全部采用参数化装配思路，每段舱体作为独立子装配，可根据不同客户的工艺需求增减舱段数量、调整舱段长度，不需要重新搭建整线模型；输送部分的链轮、托辊、张紧机构都做成可调用的标准件，后期改型时仅需调整输送梁的长度即可快速完成整线重构。张紧机构设置在出料端的传动轴位置，通过调节螺栓改变从动轴的中心距，补偿输送带长期高温运行后产生的拉伸伸长量，保证输送面运行平稳不打滑。线体的所有外露边角都做倒角处理，检修门采用快拆式铰链搭配压紧锁扣，关闭后可贴合舱体密封面，减少热量泄漏，门上预留透明观察窗，生产过程中无需开门即可观察内部工件的运行状态和加热情况。

　　在车间落地安装时，先将各段舱体按排布线就位，通过底部支撑脚调整各段的高度与水平度，保证各段输送面的对接处平齐，不会出现工件通过时卡顿掉落的问题，之后对接各段之间的输送连接件，再统一布设供电线路、热风管道与排湿管路，空载试运行时先低速启动输送系统，检查带面跑偏情况，调整托辊的角度直到输送面运行平稳，再逐段升温测试各温区的温度均匀性，验证风路循环是否存在死角。这类连续通过式产线相比单台间歇烘箱，最大的优势在于工艺参数稳定，工件在腔体内的行进速度、各区域温度都可统一管控，批量产品的处理一致性远高于人工分批放入烘箱的作业模式，同时减少了工件反复装卸的人工劳动，在大批量连续生产的产线中投入占比很高，建模时把各功能段的接口、安装空位、检修空间都提前预留出来，后续对接实际工艺配置时的改型效率会大幅提升。
