牵引式路面清扫作业装置结构

　　该装置面向道路保洁、厂区硬化路面维护、施工临时道路清理以及堆场周边散料回收等场景，核心作用是通过牵引行进完成地面碎屑、粉尘、落叶和散落颗粒的集中清扫。整体结构采用后置挂接思路，可与具备牵引接口的作业车辆或移动底盘配合使用，清扫执行部分贴近地面布置，挂接与调节部件位于侧前方，便于在行进过程中保持刷体与路面的稳定接触。

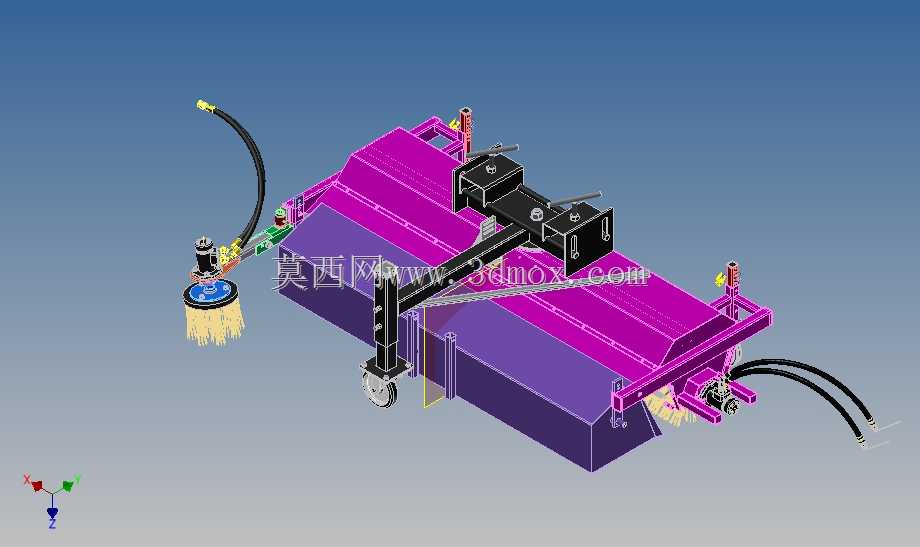

　　从结构组成看，模型中紫色主体框架承担安装基准作用，框架内部预留了刷辊、护罩、动力传递和管路布置空间。下部横向区域对应清扫刷体及挡护结构，能够在刷体旋转时限制扬尘外逸，并将扫起的物料向收集区域引导。侧部伸出的杆件和铰接支座用于连接牵引设备，杆件上设置可调连接点，可根据挂接高度、轮胎半径和作业姿态调整装置俯仰角度，避免刷体局部压死或离地过高。

　　前端万向轮组件承担随动支撑功能。小轮通过叉架与立轴连接，可在转向时自由偏转，使清扫装置在牵引车转弯过程中跟随轨迹运动，减少横向拖拽。轮轴附近布置的弹性与铰接结构，能够吸收路面起伏带来的竖向冲击，让刷辊在不平整水泥路面、沥青路面上仍保持较均匀的接地压力。对于厂区内接缝、井盖边缘和轻微坑洼区域，这种随动支撑比刚性固定方式更有利于维持清扫效果。

　　两侧向外引出的黑色软管对应吸尘或引风通道，管口接头采用弯向布置，便于与风机、集尘箱或过滤系统连接。软管走向避开了挂接臂和轮组运动范围，端部保留紧固安装位，可在实际装配时增加卡箍和密封件。该设计考虑了干式清扫中的粉尘控制问题：刷体扬起的细尘可通过气流进入收集通道，而较大颗粒则由下部刷辊和护罩协同归集，减少单纯机械扫刷造成的二次扬尘。

　　框架上方的小型组件包含限位、铰接和辅助安装结构，用于固定护罩、调节拉杆或连接提升机构。装置在运输状态下可通过挂接臂和支撑件改变离地高度，使刷体脱离地面；作业状态下再下放至设定接触位置。这样的结构兼顾了转场效率和刷丝寿命，也能避免设备在非清扫路面行走时无谓磨损。

　　建模时需要重点控制几个边界关系。首先是刷辊外径与护罩下缘之间的间隙，间隙过小会造成刷丝摩擦护板，过大则影响挡尘和集料效果；其次是万向轮接地痕与刷辊接地宽度的相对位置，轮组应位于清扫宽度外侧或不干涉扫刷轨迹的位置，防止轮子将未清扫物料推散；再次是牵引铰点高度，铰点过高会使装置在牵引时产生上抬趋势，过低则可能导致刷体压入地面过大，增加行走阻力。

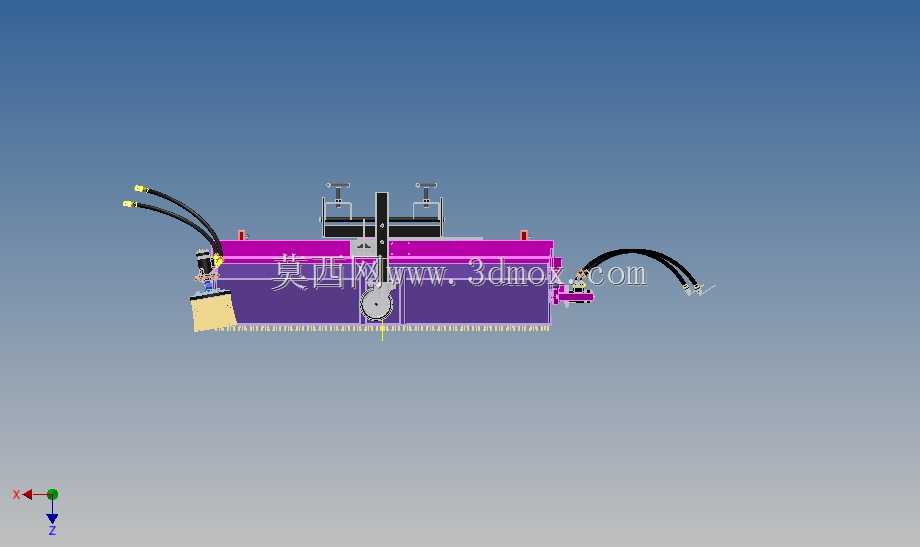

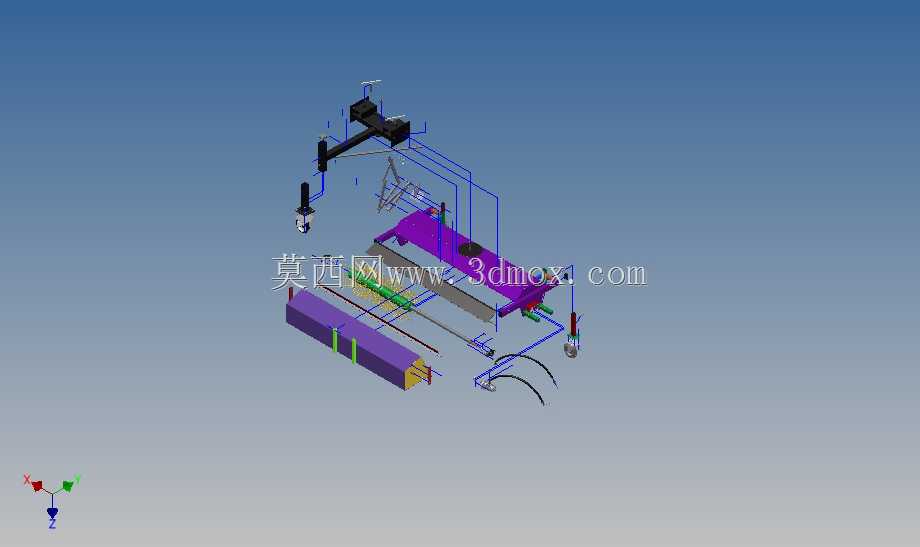

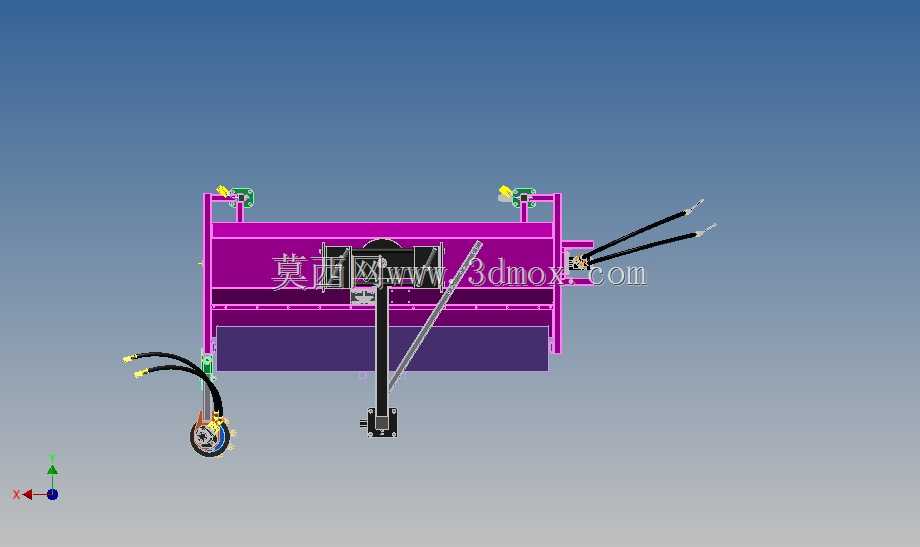

　　外形布置上，主体呈横向长箱形，适合形成较宽的单次清扫幅宽；侧向挂接臂沿牵引方向延伸，端部接口与牵引车后方连接点对应。软管从侧上方引出后可沿车架固定，避免在转弯和升降时出现弯折。模型中各板件、轴座、轮架和管接头均以独立结构表达，能够用于检查装配干涉、运动行程和维护空间。

　　在实际选型与细化设计中，还需结合作业速度确定刷辊转速、刷丝直径和牵引点受力。清扫轻量落叶时，刷体接地压力可偏小，以降低功耗；清扫砂石、钢丸或矿粉时，则应提高刷辊刚性和吸尘风量。护罩内侧可增设耐磨衬板，磨损后单独更换；刷辊端部应保留拆装空间，以便更换刷片或清理缠绕物。整体结构没有复杂封闭腔体，加工方式以型材焊接、板件折弯和标准件装配为主，适合小批量环卫装备或厂区自用保洁设备的设计验证。
