双层堆叠式通讯扩展机箱结构

　　这套双层堆叠式通讯扩展机箱主要面向工业控制机柜、产线设备侧通讯节点、实验室测试机架以及中小型自动化系统集成场景。现场使用时，箱体既可以单独固定在电控柜内的安装板上，也可以两台上下叠放，形成集中式信号接入与扩展单元；在设备排布较紧的车间里，这种叠放方式能够明显减少横向占用空间，同时保留前后维护与侧面走线的操作余量。

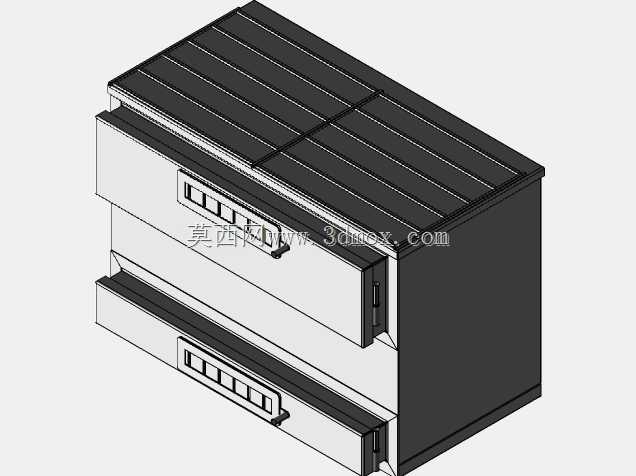

　　从实际用途看，箱体承担的是通讯接口扩展、信号转接和模块承载功能。正面设置了两组长条形接口面板，面板上预留多个规则排列的端口位，可用于布置网络接口、端子排、指示灯或拨码开关。上下两层采用相同的面板语言，便于在多通道系统中区分不同回路，也方便接线人员按层识别信号来源。箱体前部带有凸出的边框和拉手式结构，检修时可将内部模块沿导向方向抽出，不需要整体拆除外壳，适合频繁调试和后期增容的工况。

　　结构设计上，外壳以钣金折弯件为主体，顶板采用多道平行加强筋，既提高薄板顶面的抗弯能力，也减少大面积平面在喷涂、搬运和堆叠过程中产生的变形。顶板中线设置分段式拼接缝，说明顶盖可分块加工或分区域拆装，维护时不必将整个上部覆盖件完全取下。箱体侧板为封闭立面，能够对内部电路板和线束形成基础防护；后侧与底部保留装配边界，可用于安装固定脚、连接支架或接地件。两层箱体之间通过外形轮廓和搭接边形成定位关系，叠装时能够限制前后左右窜动，若配合螺栓或卡扣，即可获得稳定的整机组合。

　　前部面板区域采用内凹与外凸结合的造型：端口安装面略低于周边边框，可在插拔接头时避免线缆插头直接碰撞外沿；边框折边则承担加强和导向作用。面板两侧的小凸台与侧边窄槽对应装配关系，既可以作为抽拉限位，也可作为前盖与主体壳体的连接位置。底部一层同样设置接口面板和导向边，说明两层并非简单外壳复制，而是围绕相同安装标准建立的模块化单元，有利于备件统一、加工复用和现场互换。

　　尺寸边界方面，模型呈现出明显的长方体比例，宽度方向大于深度方向，正面端口区占据主要操作面。安装到机柜时，需要在前方预留接头插拔和模块抽出空间，侧面应留出线束弯曲与通风间隙；上下叠放后，总高度接近单层箱体的两倍，因此在柜体布局中要核对安装梁、线槽和柜门关闭后的干涉情况。若靠墙布置，后侧不宜完全贴死，应给固定件和线缆转弯留出余量；若采用台面放置，底部折边可作为支撑接触面，但长期工业使用仍建议通过支架或螺钉固定，避免设备维护推拉时发生位移。

　　建模过程中需要重点控制钣金件的折弯半径、壁厚一致性、搭接面间隙以及面板开孔位置。长条形端口区的开孔阵列应与内部模块安装孔位联动，外壳尺寸变化时，接口中心距、边框避让区和抽拉行程都要同步更新。对于需要散热的通讯模块，可在侧板或顶板加强筋之间补充通风孔；对于粉尘较多的车间，则可保持封闭侧板并在内部预留安装导轨和风道空间。整体结构强调可制造性与维护性，外形简洁但功能分区明确，适合作为工业通讯扩展单元、集中接口箱或柜内模块化承载装置的设计参考。
