威米恩尼克通讯设备内置机箱结构

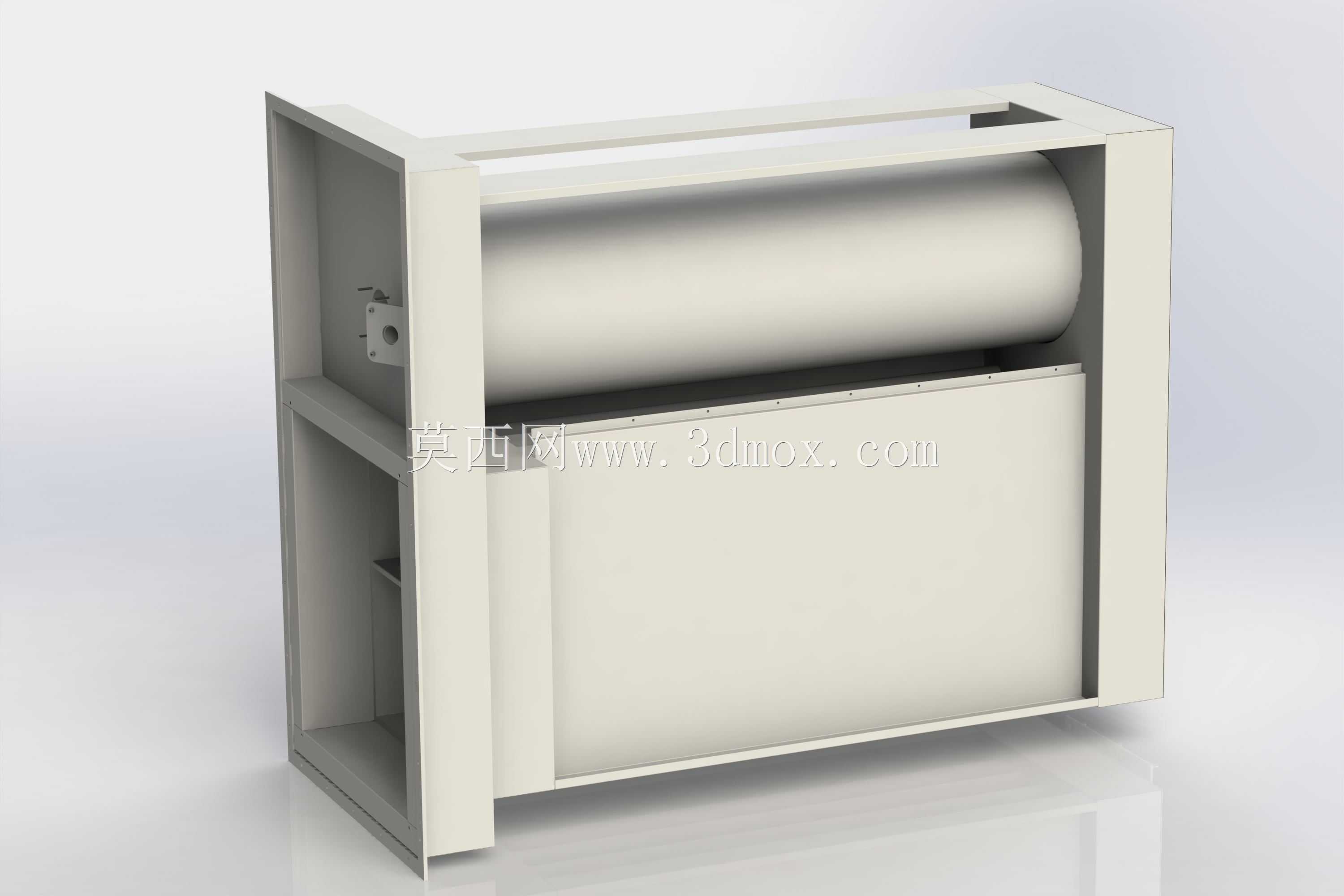

　　该结构面向通讯终端及小型电子设备的内部承载场景，整体采用钣金折弯加局部冲孔的组合形式，外部由多块折弯板件围合形成半封闭箱体，内部预留圆柱形核心元件的安装空间，可用于容纳通讯模块、电源组件或信号处理单元。从实际装配关系看，箱体一侧设置带密集圆孔的通风与安装复合板，圆孔阵列既承担气流交换作用，也可作为线束固定、辅助支架连接或散热通道的定位基准；板件边缘保留折弯翻边，能够在薄板厚度有限的情况下提高局部刚度，减少设备运输和运行过程中因振动产生的板面变形。

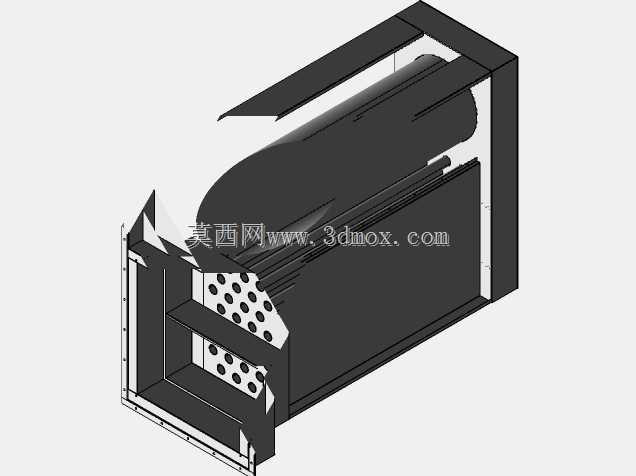

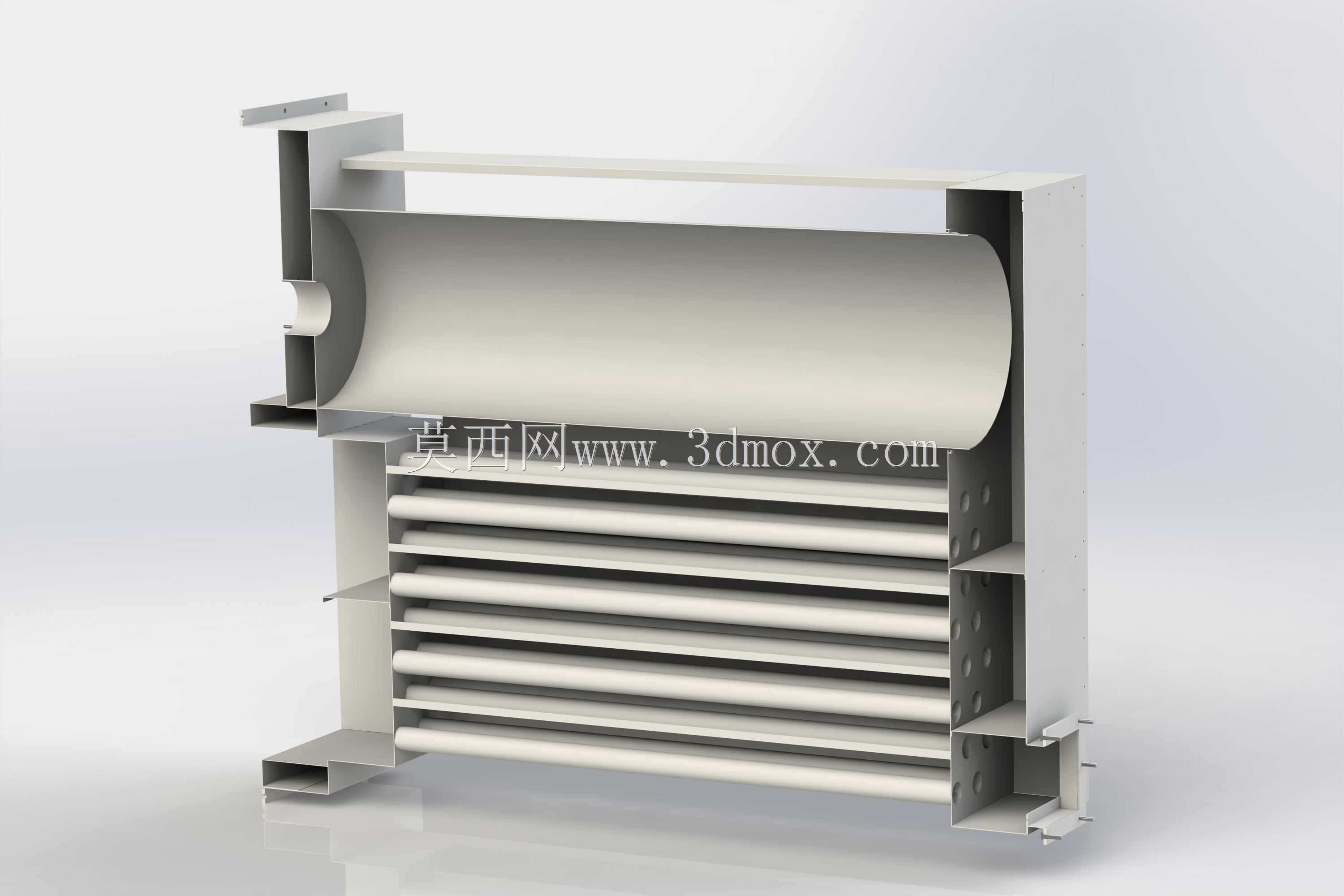

　　设计思路上，模型没有采用完全封闭的外壳，而是通过分段剖切式表达展示内部元件与框架的相对位置：圆柱形主体元件沿箱体长度方向布置，外侧由上下及侧向钣金件形成约束，端部通过带孔板件和折边结构进行限位。这种布置方式适合需要在有限空间内放置长筒状功能部件的通讯类设备，例如小型信号装置、便携检测终端或专用通信单元。建模时需要重点控制圆柱元件外径与箱体内宽之间的间隙，间隙过小会造成装配干涉，间隙过大则会使内部元件在冲击条件下发生窜动；通常在径向保留均匀装配余量，并通过泡棉、压条或局部卡扣实现柔性固定。

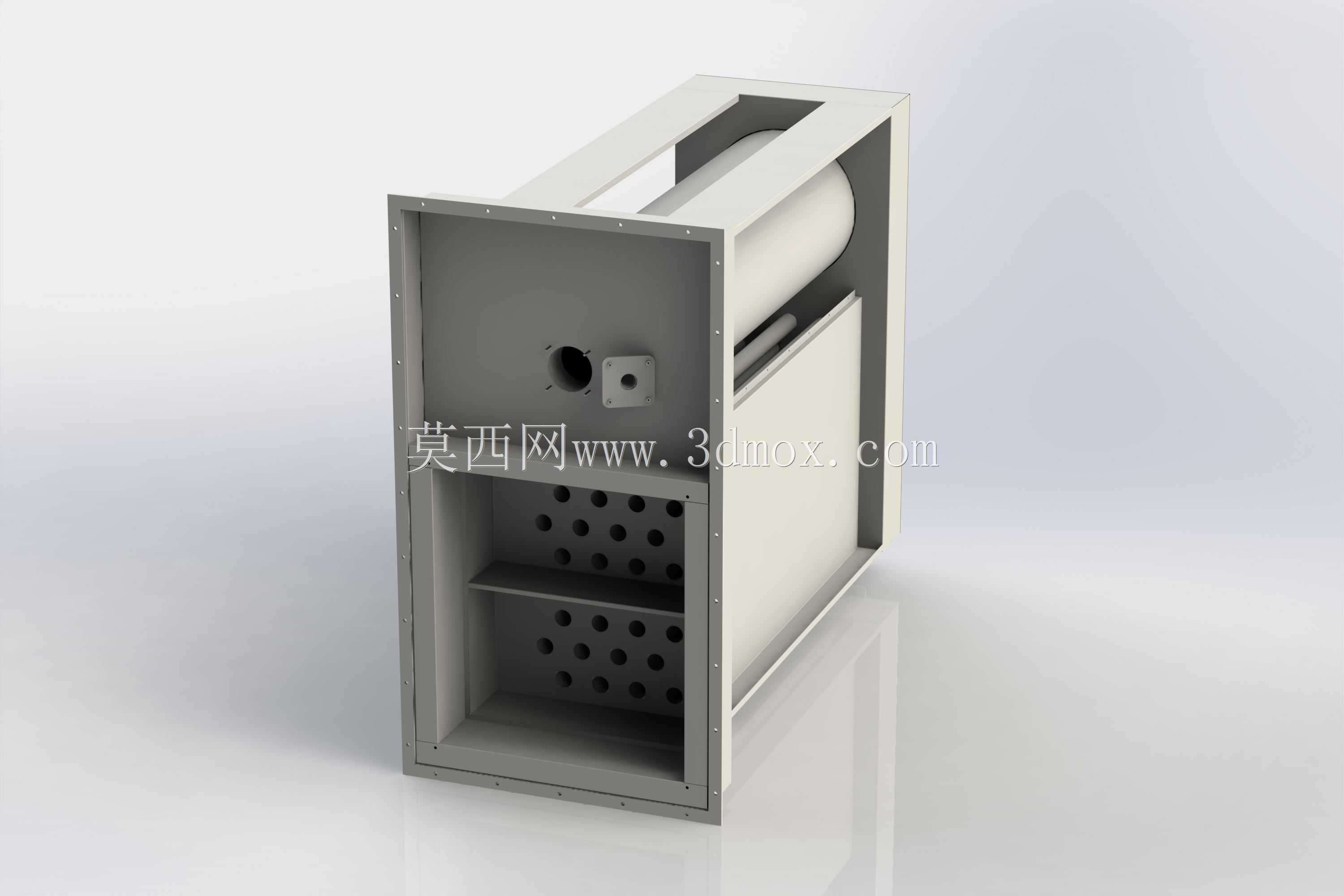

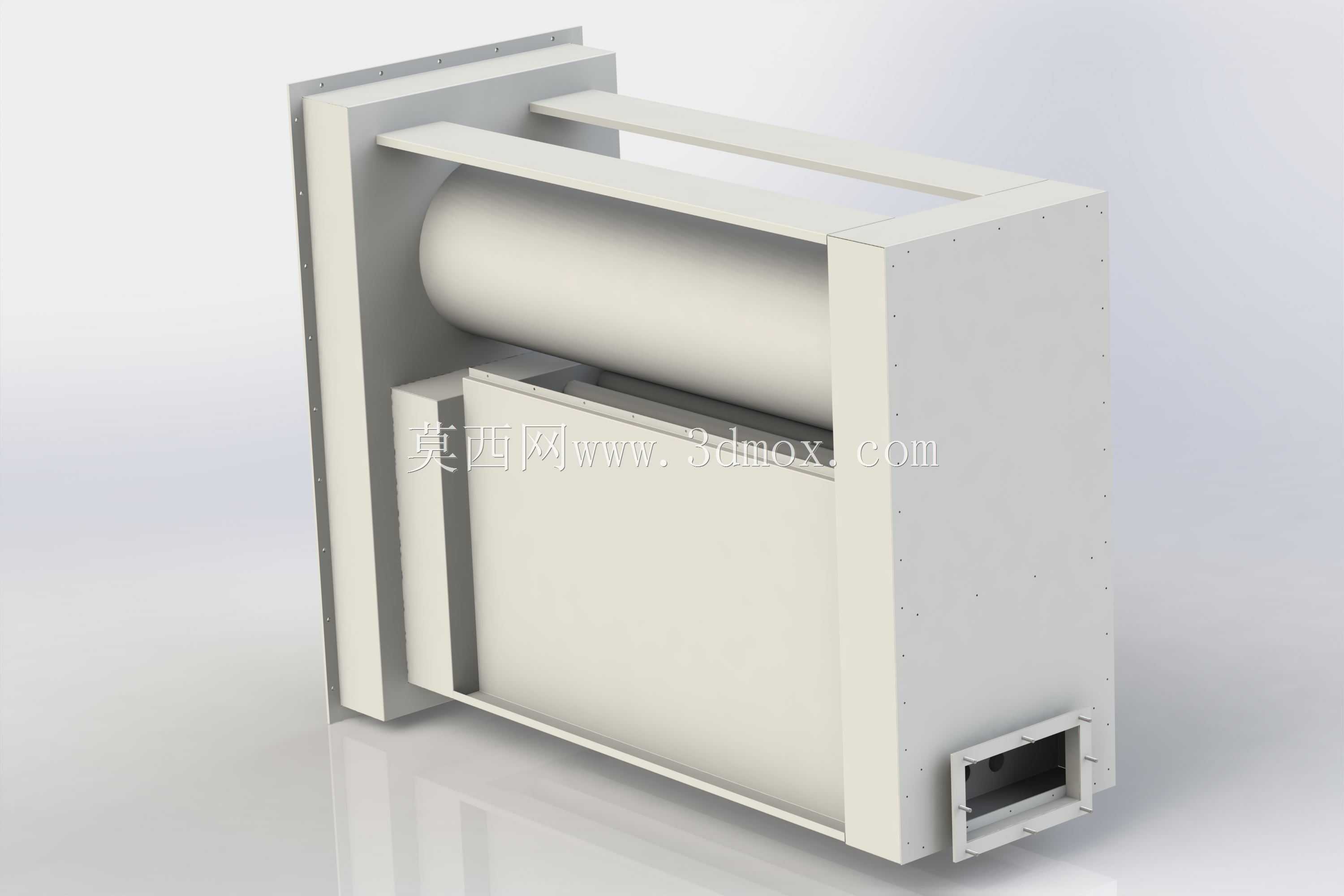

　　外形边界方面，箱体主体呈长方体布局，长度方向用于容纳圆柱部件，宽度方向由两侧立板限定，高度方向则通过顶板、底板和中部隔板形成分层空间。前端开孔板位于维护侧，便于操作人员观察内部状态、穿设连接线或进行紧固件装配；后侧和顶部板件可根据整机防护需求拆分为可拆卸盖板，方便后期维护。安装边界需要关注箱体外部轮廓与整机外壳之间的避让关系，尤其是四角折弯半径、板件搭接台阶以及螺钉头沉头区域，不能与外部壳体发生干涉。若该结构作为独立模块使用，可在底板预留安装孔或滑轨连接面，使其能够推入标准机架、设备仓或移动终端内部。

　　从功能特性看，带孔板件的孔位排列具有明显的工程意义：规则圆孔阵列在保证通风面积的同时，避免了大开孔带来的强度削弱；孔间距和孔边距需要满足钣金加工工艺要求，孔边距过小会导致冲孔时材料变形，孔间距过密则会降低板面承载能力。侧板与端板之间采用搭接关系，适合通过螺钉、铆钉或点焊进行连接；在三维建模中，应分别建立板厚、折弯半径和让位缺口，避免把钣金件简化成无厚度平面，否则后续出工程图或展开下料时会产生尺寸偏差。

　　内部圆柱元件与箱体之间的空间还可用于布置线束、绝缘片和接地片。实际产品中，通讯设备往往需要兼顾电磁屏蔽、散热和维修可达性，因此钣金框架不仅是机械支撑件，也可作为接地载体和屏蔽壳体的一部分。若内部元件对电磁环境敏感，可在板件搭接处保证连续导电接触，并在通风孔区域权衡开孔率与屏蔽效能；若设备发热量较高，则应让开孔区域靠近热源或风道方向，使空气能够沿圆柱元件表面流动，降低局部温升。

　　该模型对结构设计人员的参考价值在于，它清晰呈现了薄板箱体、内部圆柱部件、冲孔端板和折边加强结构之间的空间关系。进行类似产品开发时，可先依据核心元件的直径和长度确定箱体内腔，再反推外板尺寸、折弯余量和连接方式；随后检查维护侧操作空间、紧固件工具回转空间、线束弯曲半径以及通风路径。对于设备选型人员而言，该结构适合作为小型通讯装置内部机架方案的参考，可根据实际防护等级、散热条件和安装方式调整盖板封闭程度、孔板开孔率及底部固定形式。整体建模表达兼顾了外观轮廓与内部装配逻辑，能够用于结构评审、干涉检查、钣金展开和装配工艺沟通。
