适用于船舶与航空领域的叶轮叶片结构设计

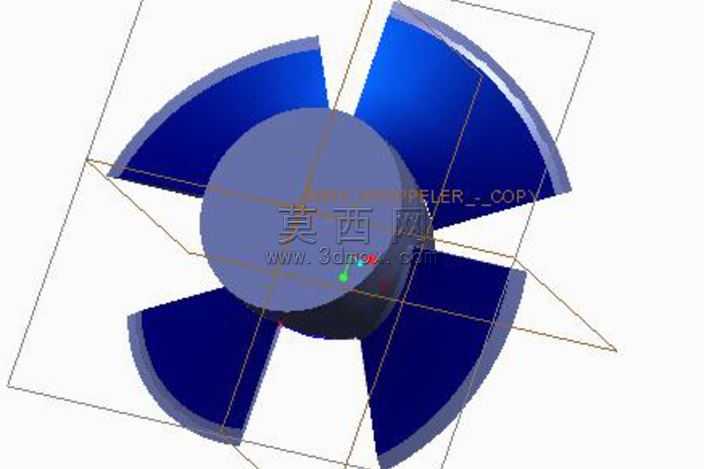

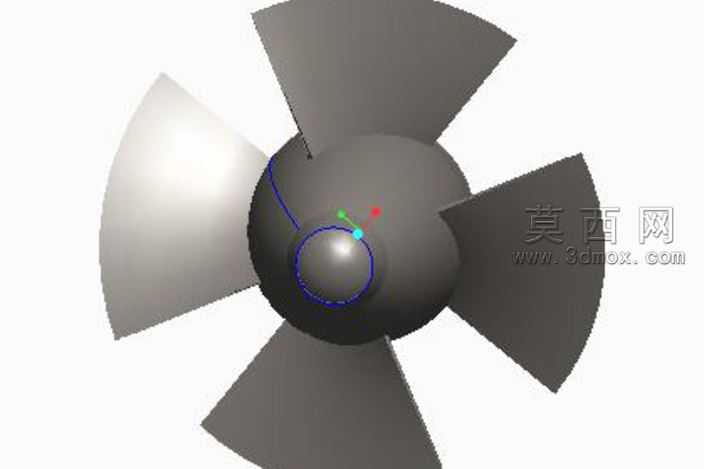

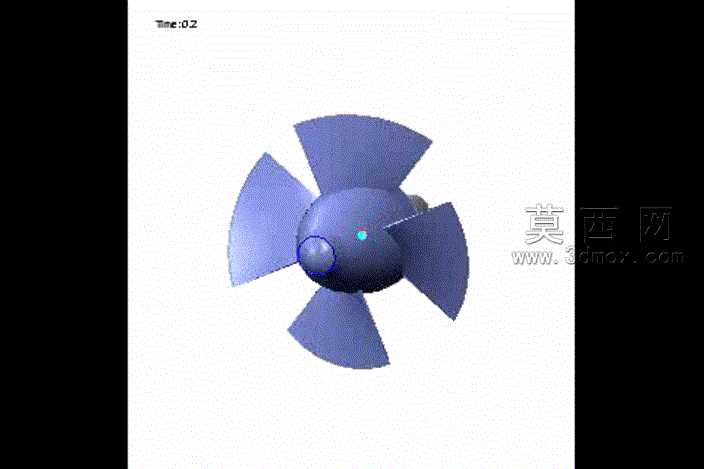

本次叶轮叶片的三维建模工作围绕船舶与航空场景的流体动力需求展开，建模初期先梳理叶轮的核心功能逻辑，明确其作为流体能量转换核心部件，需要兼顾流体通过效率、结构运行稳定性与不同工况下的载荷耐受能力，因此在建模阶段先完成基准坐标系的搭建，以轮毂中心为全局原点，确定轴向、径向与周向的基准参考平面，为后续叶片阵列与整体装配提供精准的定位基准。轮毂部分采用回转体建模思路，先绘制中心轴孔与轮毂外轮廓的二维截面，通过回转命令生成基础实体，同时在轮毂与叶片的衔接位置预留平滑过渡的圆角结构，避免应力集中导致的结构失效，轴孔内部根据传动需求设计键槽结构，保证与动力输出轴的配合精度，减少运行过程中的传动损耗。叶片部分是本次建模的核心，先根据流体力学计算得到的翼型截面数据，在不同径向高度的基准平面上绘制对应截面轮廓，从轮毂连接处的叶根到叶片外缘的叶顶，依次调整每个截面的安装角、弦长与厚度参数，保证叶片型线符合流体流动规律，减少流体在叶片表面的脱流与涡流损失；完成单个叶片的曲面放样后，通过曲面缝合、实体化命令生成叶片实体，再对叶根与轮毂的衔接位置做倒圆与曲面过渡处理，让两者的连接面平滑连续，既提升结构强度，也能减少流体在衔接位置的阻力。完成单个叶片建模后，根据叶轮的设计流量与扬程参数确定叶片数量，通过圆周阵列命令生成均匀分布的所有叶片，阵列过程中严格保证每个叶片的周向角度偏差在允许范围内，避免运行时出现动平衡问题。材质设置上，轮毂与叶片均选用适配船舶、航空工况的高强度合金材质，渲染阶段为金属材质添加合适的粗糙度与反射参数，还原金属部件的真实质感，同时通过不同颜色区分轮毂与叶片结构，让整体模型的结构层次更清晰。建模完成后对整体结构做干涉检查，确认叶片之间、叶片与轮毂之间不存在结构干涉，同时校验叶片的型面精度，保证每个叶片的型线偏差符合设计要求，确保该叶轮模型在后续的仿真分析与实际加工中能够满足使用需求，适配船舶动力系统与航空相关设备的流体输送、能量转换场景，在运行过程中能够稳定实现流体的动能与压力能转换，提升配套设备的整体运行效率。
