双立柱龙门桁架式重载吊运天车结构

　　这套双立柱龙门桁架吊运结构，面向车间内部跨工位重载转运、长尺寸工件上下料以及露天堆场定点装卸场景设计，区别于常规厂房预埋轨道的桥式天车，整套设备自带独立支撑立柱，不需要依托厂房屋架承载，既可以布置在没有预装行车梁的老旧车间，也能在户外装配场地、临时施工工位快速搭建使用，适配钢结构件预制场、管材型材仓储区、重型部件装配工段的物料转移需求。

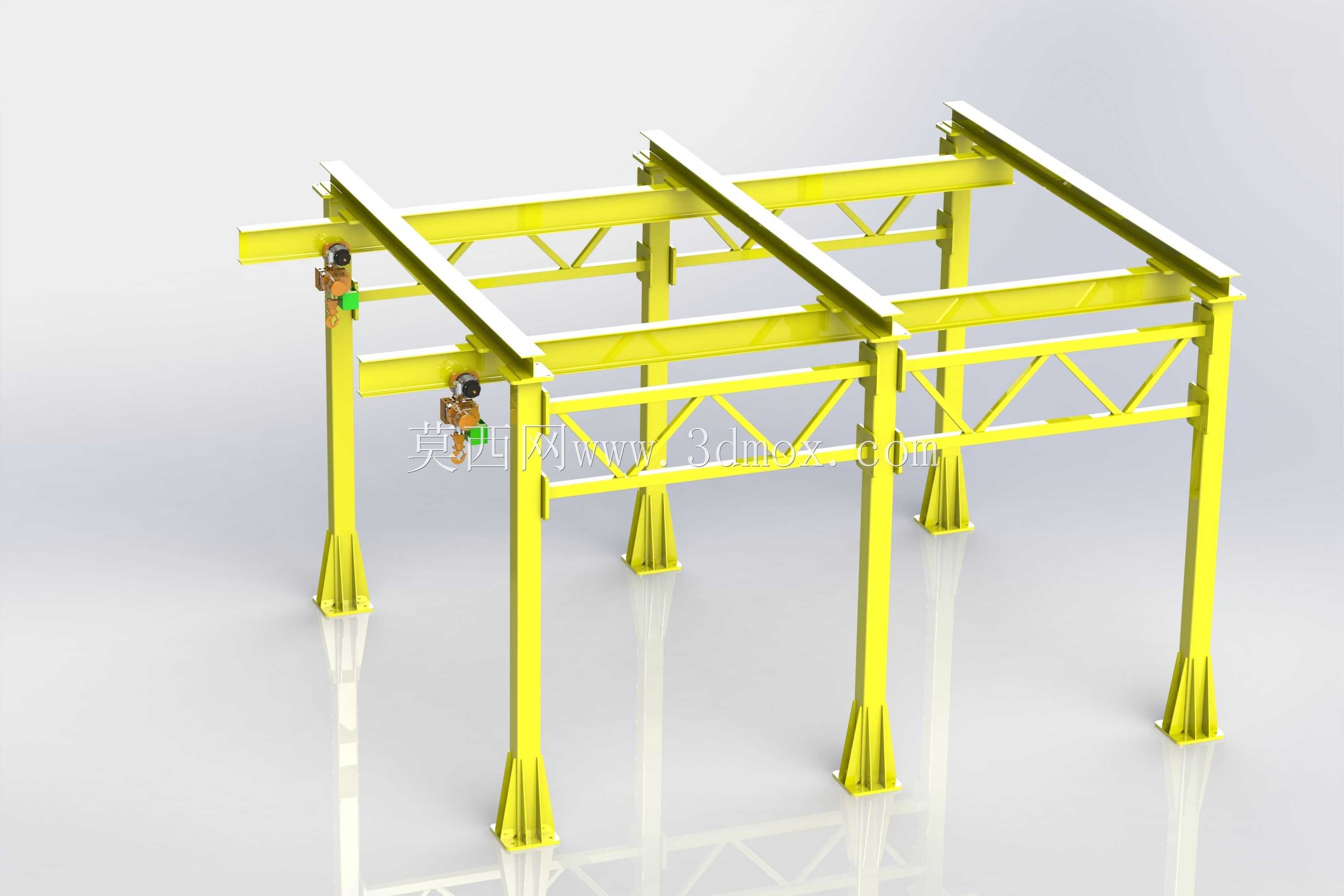

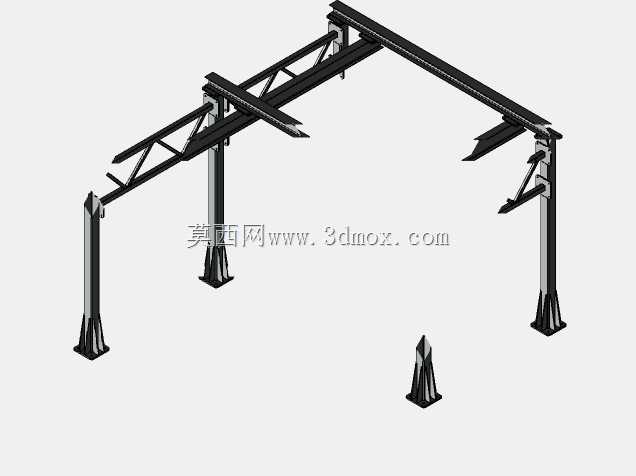

　　从整体布局来看，设备采用两侧立式支撑柱搭配顶部纵向主梁的龙门框架构型，两根主支撑柱底部设置扩大的法兰安装底座，底座带三角加强筋结构，安装时可通过地脚螺栓与混凝土地面刚性固定，也可搭配配重块实现无预埋的临时布设；顶部主梁采用桁架式镂空焊接结构，相比同截面实心钢梁，在保证抗弯抗扭刚度的前提下大幅降低自重，减少立柱承载负荷与主梁下挠变形量，主梁上下弦预留小车行走轨道安装面，轨道沿主梁全长通长布置，保证起重小车可以覆盖整个跨距范围内的作业点位。

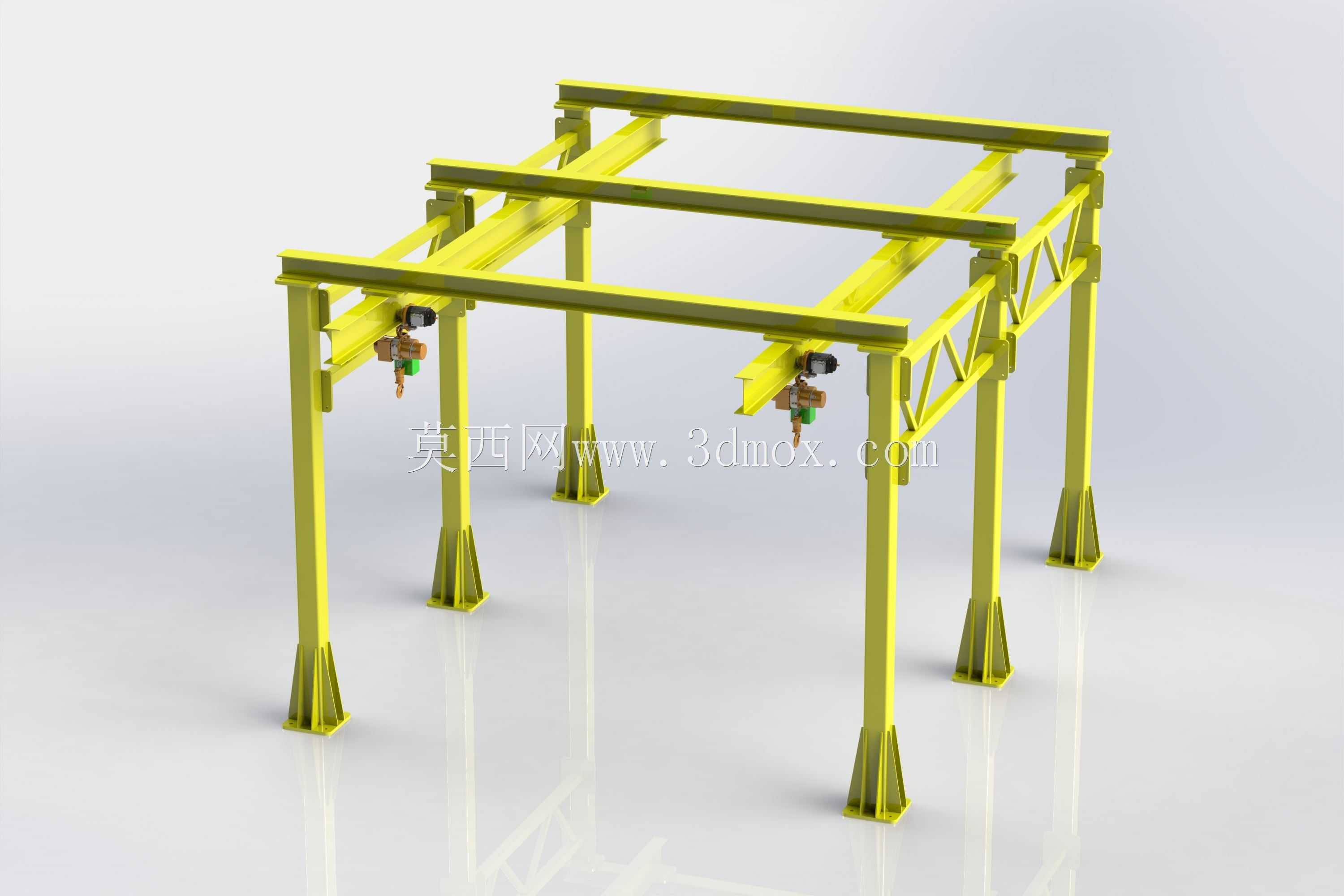

　　主梁上搭载的横向行走起重小车集成了起升吊具与走行轮组，小车沿主梁轨道做纵向位移，同时吊具自身可沿小车横梁做横向伸缩调整，作业覆盖范围为矩形平面，不存在传统单梁吊靠近立柱处的作业死角；图中额外配置的独立中间支撑墩，可在主梁跨距过大、吊运额定载荷接近上限时作为临时辅助支撑，将主梁的计算跨距减半，大幅提升重载工况下的结构安全系数，应对偶尔出现的超常规重型工件转运需求。

　　结构设计阶段优先校核了立柱的压杆稳定性与主梁的动刚度：支撑柱采用变截面箱型焊接结构，底部截面尺寸大于顶部，匹配倾覆力矩随高度递增的受力特性，柱身预留多组安装孔位，可根据现场作业净空需求增减标准节段调整整体起升高度；主梁桁架的腹杆采用三角斜撑布局，将小车轮压产生的集中载荷均匀分散到上下弦杆，避免局部应力集中，所有杆件的连接节点均做加厚补强处理，适配反复启停、载荷交变的长期作业工况。

　　安装边界层面，现场布设前需要确认立柱落点的地面承载力满足设计要求，两个主立柱的中心跨距需与主梁长度匹配，立柱安装的垂直度公差控制在千分之一高度以内，避免行走轨道出现错位卡滞；设备运行区域需要预留出小车横向伸出的安全距离，吊具最低落位与地面预留足够的工件堆放空间，顶部最高点位与车间顶棚、架空管线保留不小于规范要求的安全净距；走行轮组与轨道的配合面做机加工找平，保证小车全程行走无卡滞、无明显异响，吊具的两侧叉臂间距可根据待吊运工件的宽度调整，适配不同规格的托盘、钢结构件、成捆型材的吊装作业，整套结构的模块化程度较高，杆件拆分后可通过普通货运车辆转运，现场拼装不需要大型吊装设备辅助，非常适合需要频繁变更作业点位的临时起重场景。
